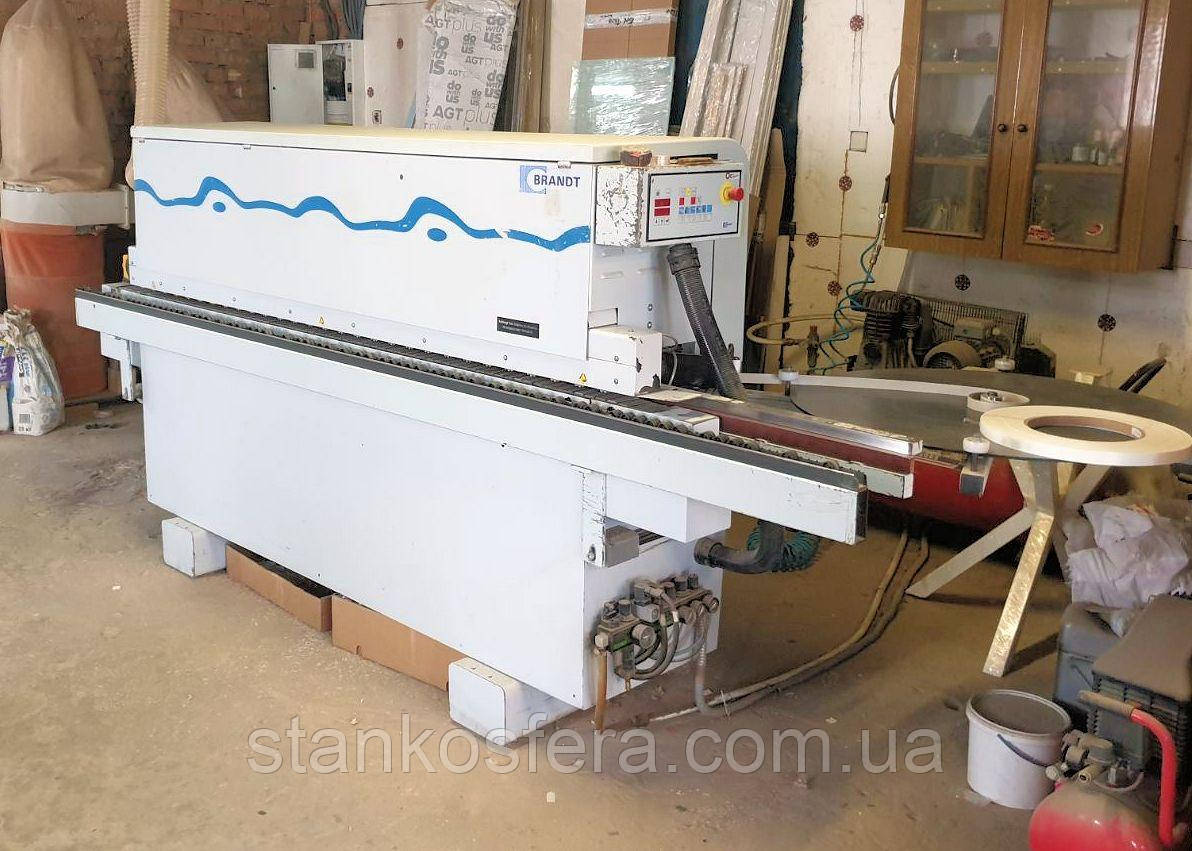

Кромкооблицювальний верстат Brandt KDN 340 бв 2006р.

Brandt KDN 340 кромкооблицювальний верстат бв у відмінному робочому стані, 2006 рік, Німеччина. Був введений в експлуатацію та перебував на регулярному обслуговуванні у офіційної сервісної служби. Місцезнаходження Україна, Рівненська область.

Кромкооблицювальний верстат Brandt KDN 340 - модель від іменитого німецького виробника, що змінила в 2004 році модель добре відомий верстат KD 56, отримавши при цьому обдув циклі, відноситься до класу односторонніх кромкофанеровальних верстатів прохідного типу і оснащений транспортером заготовок. Призначення цього кромкооблицювальника - автоматичне виконання послідовності операцій облицювання кромок деталей меблів із заздалегідь налаштованими параметрами:
- приклеювання кромкового матеріалу на клей-розплав;
- торцювання виступів кромки по довжині;
- радіусне або пряме фрезерування виступів кромки зверху та знизу;
- циклювання радіусів після фрезерної обробки;
- полірування фанерованих кромок.
Вузол, що приклеює, призначений для роботи на клеї-розплаві в гранулах. Бачок для клею-розплаву знаходиться під клейовим роликом. Нанесення клею на деталь за допомогою клейового ролика, що обертається у напрямку та проти напрямку подачі. Електронне регулювання температури у клейовому бачку. Автоматичне зниження температури в бачку для запобігання перегріванню клею.

Контактна нагрівальна праска для попереднього підігріву заготовки, для забезпечення високої якості приклеювання.

Автоматичний магазин для рулонного та смугового кромкового матеріалу, вкл. пристрій для різання рулону та тарілку для рулонів діаметром 800 мм.

Зона притиску з головним притискним роликом з пневматичним приводом, а також зі спеціальним роликом додаткового притиску для ущільнення верхнього та нижнього клейових швів.

Регульований механізм верхнього притиску.

Центральне ручне мастило ланцюгового транспортера.

Торцювальний агрегат (2*0,18кВт, 12.000 об./хв.) для зняття переднього та заднього звисів облицювального матеріалу. Прецизійна лінійна напрямна. Тягне торцювальний різ для досягнення високої точності. Діапазон нахилу з торцювання по прямій на фаску 0-150. Дискові пилки діаметром 100х2, 6х32мм, Z30.

Фрезерний агрегат (2*0,27кВт, 12000/хв) для зняття звисів по товщині щита зверху та знизу з вертикальним та горизонтальним обмацуванням деталі. Комбіновані фрези 56/50*16*16мм, Z4, зі змінними пластинками для фрезерування з радіусом r2 або по прямій.

Циклювальний агрегат для кромок ПВХ (№5736)

Обмацування зверху, знизу та збоку, для зняття фасок та заокруглення попередньо фрезерованих кромок ПВХ.В комплекті з профільними ножами. Ящик для збирання стружок від циклювального агрегату з окремим патрубком 100мм для підключення аспірації.

Полірувальний агрегат (№5455) для пом'якшення ребер зверху і знизу. 2*0,09кВт, з регулюваннями окремо нахилу і висоти. Тканинні шайби Molton 120*20мм.

Статичний перетворювач частоти 200Гц.

Електронне гальмування двигунів для торцювального та фрезерного агрегатів.

Опора для укладання деталей висувається на 350 мм.

Електричне оснащення з модульною системою керування для спрощення обслуговування.

Електронне керування BFS

Пульт керування на вході верстата. Безконтактне колійне керування функціями агрегатів.

функціональні кнопки агрегатів зі світлодіодними індикаторами стану
індикація істинних та заданих станів верстата - покрокове меню
повідомлення про стан у вигляді цифрових кодів
простий вибір та зміна шляхових точок - покрокове меню
повідомлення про помилки у вигляді цифрових кодів
Технічні дані - прохідний кромкооблицювальний верстат Brandt KDN 340 Optimat:

Товщина заготовки 8 – 50, ширина хв. 60, довжина від 140 мм

Товщина кромочного матеріалу 0,4-3мм, макс. перетин - смуговий 3*55, рулонний 3*30 / 1,0*55мм

Подача 9м/хв.

Трифазне електроживлення 400В/50Гц

Потужність 5кВт

Підключення стисненого повітря 6бар

Витрата стисненого повітря 350Нл/хв

Вага приблизно 800 кг

Довжина 3.35м

Допустима температура в цеху від +5 до +350С.

При коливаннях напруги в мережі більше +/- 10 (%) має бути встановлений модуль, що стабілізує.
