Лінія шліфування фасадів та полірування пофарбованих виробів

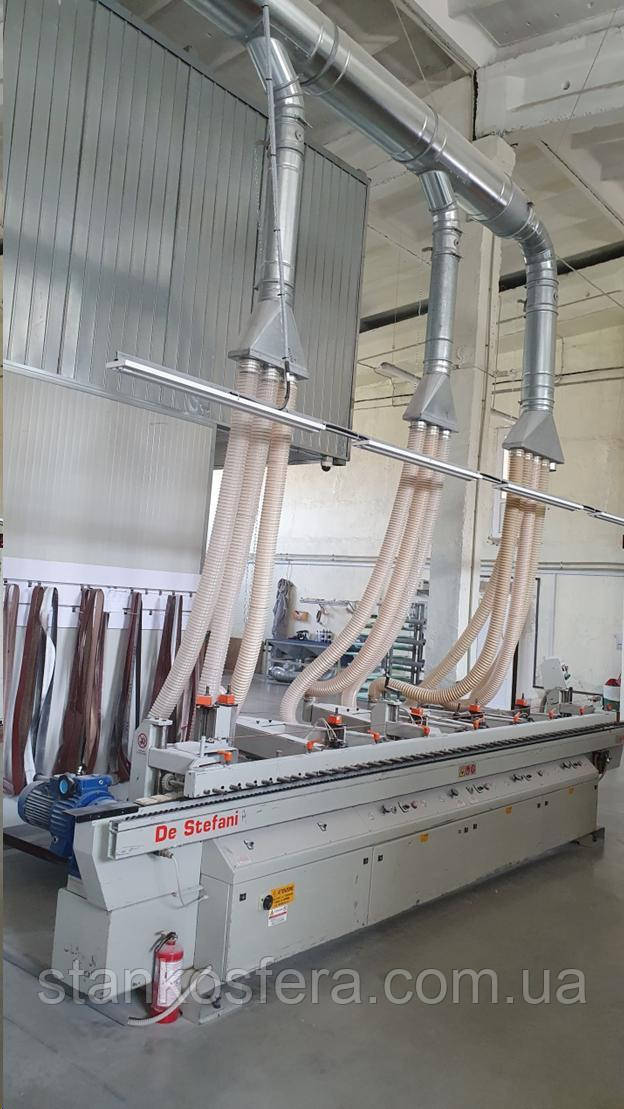

Шліфування торців фасадів із МДФ - кромко-шліфувальний верстат De Stefani (2000р.)

Торцешліфувальний верстат DE STEFANI серії MVT (Італія) призначений для профільного шліфування погонажних виробів у прохідному режимі. Верстати комплектуються чотирма стрічково-шліфувальними агрегатами та двома полірувально-шліфувальними дисками.

Технічні характеристики - кромкошліфувальний верстат для фасадів De Stefani MVT 4600:

Напруга:

400В, три фази, 50Гц

Тиск стисненого повітря:

6бар

Швидкість подачі:

Регульована інвертором від 10 до 50м/хв.

Робоча висота:

870мм

мін. та макс. ширина заготовки:

від 20 до 250мм

Макс. висота заготівлі:

100мм

мін. довжина заготівлі:

1200мм

Забарвлення:

RAL 9002

Стабільна станина для точної роботи всіх агрегатів.
Широкий транспортер, шириною 120 мм, зі сталевою основою та накладками з гуми.
Верхній притиск із гумових роликів. Кожен ролик на окремому підшипнику.
Синхронізовані бічні упори, що спрощують бічне налаштування.
Бічні упори із гумовими роликами.
Панель керування розташована на вході верстата.
Панель керування дозволяє керувати такими параметрами:

Контролює стрічково-шліфувальні агрегати та автоматичні обдування.
Контролює автоматичну компенсацію зносу абразивних дисків.
Індикація кількості відпрацьованих погонних метрів та заготовок.
Стрічково-шліфувальний агрегат

Шліфувальний агрегат з абразивною стрічкою призначений для шліфування кромок та профілів рейок.

Агрегат оснащений системою механічної осциляції (поперечного коливання) абразивної стрічки з амплітудою від 0 до 20 мм (залежить від абразивної стрічки).
Поворотно – поступальний рух притискного прасування регулюється з панелі керування.
Автоматичний підйом прасування у разі обриву стрічки під час роботи.
З метою чищення та охолодження шліфувальної стрічки передбачена система обдування на провідному шківі (включається та вимикається автоматично).
Натяг стрічки регулюється натяжним валом
Праска оснащена системою захисту проти «завалювання» торців заготовок.
Агрегат має систему налаштування положення/кутів за трьома осями за цифровими шкалами.
Кут нахилу по відношенню до площини конвеєра може бути встановлений у межах від – 25 до + 90 градусів.
Притискний прасок легко змінюється завдяки швидкознімному кріпленню; тиск, що чиниться праскою, регулюється пневматичною системою (контроль кінця заготівлі).
Подвійна система аспірації.
Потужність двигуна:

2.2 кВт (3 л.с.)

Швидкість руху абразивної стрічки:

Регульована інвертором від 140 до 1700 об/хв

Осциляція:

4 такти/хв

Нахил:

від -15 ° до +90 °

Шківи:

110мм

Довжина абразивної стрічки:

2760мм

Макс. ширина абразивної стрічки:

110мм

Діаметр патрубків аспірації:

2*Ø100mm

Необхідна потужність аспірації:

1400 куб.м/год, швидкість повітряного потоку 25м/с

Шліфувальний агрегат з полірувально-шліфувальним диском

Прямий привід двигуна до диска. Такі вузли можуть альтернативно розташовуватись у всій робочій зоні верстата та комплектуватися абразивними дисками або щітками різної жорсткості та зернистості. Підходять для шліфування як необроблених, так і пофарбованих профілів.
Кожен абразивний диск встановлений на похилому супорті, що дозволяє регулювання кута нахилу. (Ковзні супорти рухомих частин виконані із сталевих напрямних, також передбачена цифрова індикація положення диска у трьох координатах). Для позиціонування диска застосовано механічну систему «гвинт/гайка». Автоматична або ручна система компенсації зношування диска.
Автоматична компенсація зношування диска.
Потужність двигуна:2,2 кВт

Швидкість обертання абразивного диска:

Регульована інвертором від 420 до 1700/хв.

Діаметр шпинделя:30мм

Макс. діаметр абразивного диска: 200мм

Макс. товщина абразивного диска:100мм

Нахил:180° (згори – збоку – знизу)

Діаметр патрубка аспірації:1хØ100мм

Необхідна потужність аспірації:

700м3/год, швидкість повітряного потоку 25 м/с

Шліфування площини фасадів з MDF - калібрувально-шліфувальний верстат DMC Unisand 2000 M3 (1998р.)

Максимальна ширина шліфування 1320мм

Типологія: шліфування та доведення

Робоча поверхня: фіксована висота

Вакуумне полотно: так

Робочі групи: 4

Конвеєрна стрічка:       5,5 кВт

Вентилятор для зниження тиску стрічки: так

Кількість крильчаток:        одна

Група1: сталевий вал діаметром 240мм, 22кВт

Група2: обгумований вал, 15кВт

Група3: комбінований агрегат вал+притискна балка, 11кВт

Група4: щітка scotch-brite

Система керування HYDRA 35

Полірування пофарбованих фасадів або панелей - щітковий полірувальний верстат Emme Elle LBS 1400 (2000р.)

Автоматичний полірувальний верстат для плоских виробів із МДФ та дерева використовується для полірування меблевих фасадів та інших дерев'яних та МДФ виробів з можливістю пересування головки на 15 метрів.

Верстат оснащений 2 бавовняними полірувальними валами діаметром 350 мм та 5 полірувальними колами діаметром 250мм.

Ширина обробки 1400мм

Макс. товщина заготовок 100мм

Габаритні розміри:

- змонтований верстат

15000 * 2200 * 2400 (Д * Ш * В)

- при перевезенні: 5000*2100*2300 + 5000*1600*800 + 5000*1600*800мм

Аспірація з розгалуженою мережею повітроводів, призначене для видалення дрібних, сухих частинок з-під кожухів деревообробного обладнання та робочої зони, використовуючи метод засмоктування їх з потоком повітря (повітря використовується як середовище-носій) у трубопровід системи аспірації, яким частинки з потоком повітря досягають місця призначення (фільтра, відстійника і збираються в якусь тару).

Виробнича потужність аспіраційної установки 30000м3/год.

Компресор KAESER (Німеччина, 2000 р.), потужністю 18,5 кВт і продуктивністю повітря 2,5 м3 в хвилину, укомплектований осушувачем і двома ресиверами по 500 літрів.
