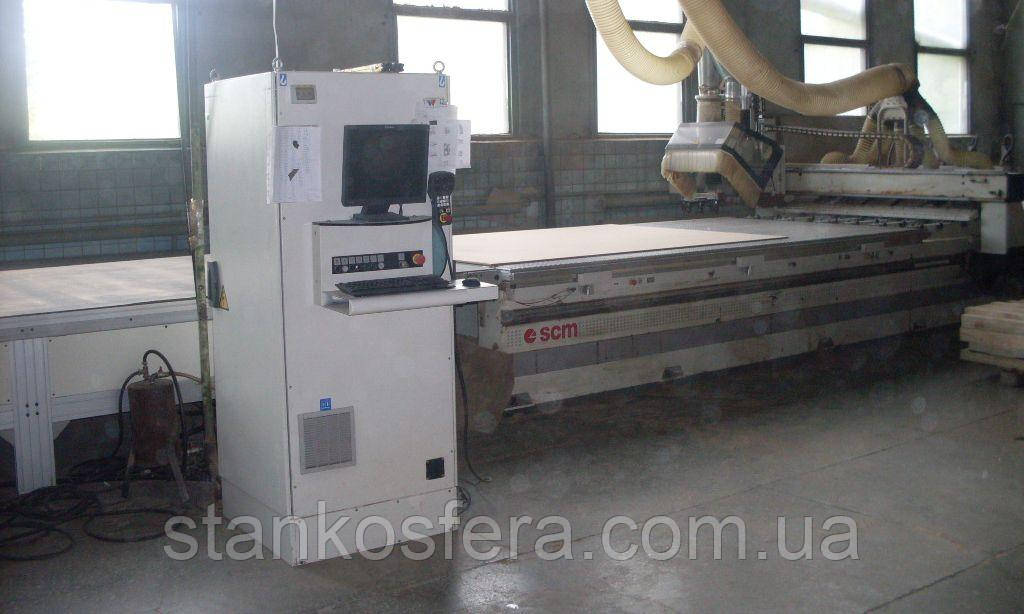

Нестинговий обробний центр SCM Accord 42 б/у 2009р. фрезерно-свердлильний

SCM Accord 42 обробний центр з ЧПУ бу 2009 року для фрезерування за технологією нестинг і свердління в пласть, в хорошому робочому стані, підключений.
Технологія нестинг (Nesting), використовувати яку дозволяє обробний центр SCM Accord 42, є способом розкрою плитних матеріалів, що дозволяє отримати деталі різної форми та розміру з одного повноформатного листа з мінімальними відходами.

Обробний центр з ЧПУ з мобільним порталом та нерухомим столом для обробки панелей з різних матеріалів: ДСП, МДФ, клеєних щитів, пластиків та легких сплавів.
Робоче поле: X = 4250, Y = 2280, Z = 150 мм
Виконавчий агрегат, закріплений безпосередньо на рухомій поперечній балці, захищений кабіною із прозорого полікарбонату, через яку видно робочу зону.
Плоский растровий стіл повністю виготовлений із профільованого алюмінію. Кріплення столу виконане безпосередньо на станину, забезпечуючи цим жорсткість конструкції та відсутність вібрацій.
ПК з інтерфейсом Xilog Plus, що працює в операційному середовищі Windows.
• імпорт файлів у форматі DXF, ASCII;
• інтерфейс оператора італійською, англійською, французькою, німецькою, іспанською;
• лінійна та кругова інтерполяція за трьома напрямками з лінійною просторовою та гелікоїдальною інтерполяцією за обраними напрямками;
• редактор, який супроводжує кожну фазу програмування;
• «онлайновий» калькулятор із прямою передачею даних у програму для виключення помилок обчислення та/або введення;
• графічні та синтаксичні підказки як при свердлінні, так і при фрезеруванні;
• параметричне програмування, що дозволяє автоматично змінювати програму при зміні розмірів оброблюваних елементів;
• одночасна оптимізація позиціонування по всіх поверхнях заготівлі, а також опускань, що веде до скорочення часу обробки;
• автоматичний вибір для завдань найбільш підходящих інструментів для полегшення програмування з боку оператора;
• повний опис та керування встановленими інструментами (свердлильна група, фрезерна група тощо) для легкості прив'язки до запитаних операцій;
• візуалізація конфігурації та оброблюваного елемента для швидкого та ефективного відстеження результатів програмування;
• моделювання виконання робочих операцій як остання перевірка завдання перед початком виробництва;
• «Зум»-функція;
• автоматична перевірка профілю, що виконується;
• можливість перенесення початку координат;
• виконання окремого процесу послідовними командами з клавіатури або командами, що передаються послідовною лінією зв'язку;
• використання штрих-кодів із інтегрованим софтвером;
• можливість регулювання швидкості;
• автоконтроль за комплексним вектором руху для забезпечення оптимальної швидкості;
• використання "SCM СNC-Jerk" функції (функція "збивання ритму") для динамічного прискорення/уповільнення виконавчих органів;
• призупинення операції («hold») при виконанні свердління та фрезерування;
• «подвійне незалежне скасування (параметрів)» «Оverride» для роздільного регулювання швидкості позиціонування супорта – холостої та робочої – щодо раніше запрограмованої величини;
• автодіагностика та сигналізація випадкових помилок та можливих несправностей за допомогою повідомлень на екрані дисплея оператора для забезпечення швидкого розуміння їх причини;
• покрокове виконання окремих кроків за разовими командами;
• інтерфейс для CAD\CAM Routcam (SCM)-AlphaCam
Електрошпиндель із кріпленням HSK F63
- Число оборотів 600-24000 / хв
- макс. потужність 8,5 кВт при 12000...18000 об/хв (S1)
- реверсивне обертання;
- статичний інвертор для плавної зміни частоти обертання та швидкої зупинки;
- охолодження повітряним потоком;
Багатофункціональний стіл з інтегрованим вакуумним контуром має дві зони вакууму та три периферійні упори.
Переміщення трьома осями здійснюються за допомогою безщіткових електродвигунів “brushless”, які можуть витримувати підвищені навантаження при високих прискореннях.
• швидкості переміщення у горизонтальній площині 75м/хв., по вертикалі 15м/хв.
Вакуумний насос, продуктивністю 500 м3/год.
- ЧПУ ESA GV
- Електронний ручний пульт для контролю процесів та налаштування
Промисловий комп'ютер:
• Windows XP
• Монітор LCD 15"
• Клавіатура Qwerty
• Процесор CELERON INTEL 2.8 GHz
• Жорсткий диск 80
• Пам'ять RAM 512 MB
• DVD-ром
• Мережна плата
• Фотоелементи в передній та лівій частині верстата
Механічний притиск, що дозволяє утримувати деталь під час фрезерування за технологією Nesting: складається з диска з вертикальним пневматичним переміщенням, що надає локалізований тиск.
Сила тиску може регулюватися спеціальним регулятором.
Очищення контактної ділянки забезпечується соплами обдування, розташованими на поверхні диска.
Свердлильна група «F7»
• 7 незалежних вертикальних шпинделів (4 – правих та 3 – лівих);
• кріплення для свердл: М8/Ø9;
• міжосьова відстань між шпинделями 32 мм
• безступінчасто регульовані обороти в діапазоні 2000...6000/хв.;
• потужність електродвигуна 2,2 квт;
• вертикальний хід кожного шпинделя в режимі пневматичного вимкнення («Вкл/Вимк») – 60мм;
• аспіраційний розтруб по всьому периметру.
Детектори визначення висоти: один для нульового рівня та вимірювання висоти підкладки, другий – для довжини інструменту.
Автоматизоване мастило осей, кероване ЧПУ.
Інструментальний магазин Rapid на 8 місць, закріплений на ходовій стійці. Найбільша вага фрези та патрона 8кг, діаметр до 125мм. Навантаження на магазин не більше 48кг
Авторозвантаження дозволяє вивантажувати оброблені деталі.
• Тлумач для переміщення оброблених виробів вліво
• Аспірація для видалення пилу, що залишився на обробленій панелі
• Моторизована стрічка транспортування для вивантаження готової продукції
Автозавантаження дозволяє завантажувати плити, взяті з палети на підйомнику.
• Підйомна платформа для штабелю
• Пристрій для забору та розміщення плитних матеріалів
Routocam - спеціальне програмне забезпечення CAD-CAM для перекладу геометрії деталі в машинну мову з можливістю керування:
• графічний редактор на осях X та Y
• шарами користувача з алфавітно-цифровим ім'ям до 24 знаків
• стилем ліній та кольором
Функції введення/виводу
• інтегрований постпроцесор для негайного візуального відображення операцій машинною мовою ЧПУ для єдиної моделі верстата (one-post)
• друк креслень на HP-GL сумісних принтері або плотері
• імпорт та експорт файлів DXF, IGES, DWG (Autocad) та пост-скриптів
• присвоєння геометрії із зовнішніх систем оцифрування
Вся система постачається у наступній комплектації:
• настановний CD ROM
• захисний програмний ключ
• Інструкція з експлуатації
• Постпроцесор
