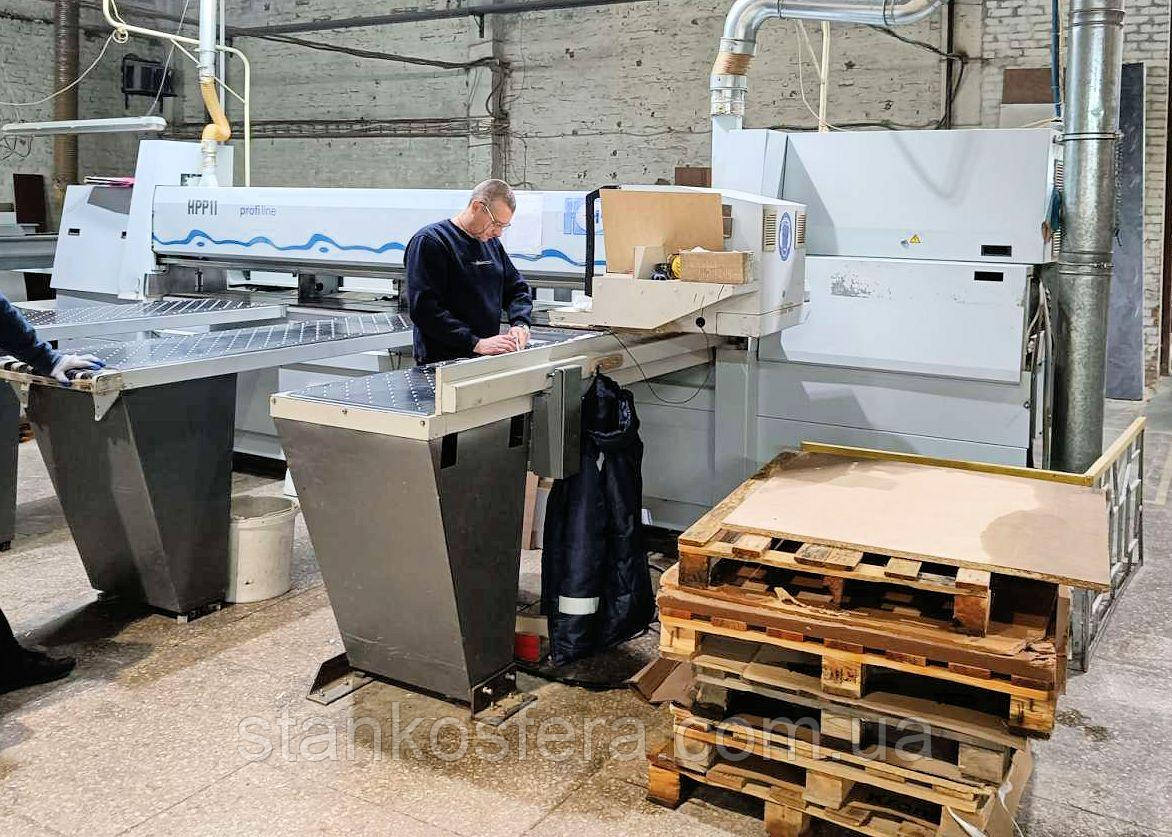

Розкрійний центр бв Holzma HPP11/38 ProfiLine для програмованого форматного розкрою плит

Holzma HPP 11 /38 Profiline - продуктивний і виключно надійний пильний центр бу з числовим програмним управлінням для форматного розкрою плит, 2004р. (Німеччина), підключений.

Потужний форматно-розкроювальний пильний центр з ЧПУ, Holzma HPP11/38, призначений для чистового одиничного та пакетного розпилювання панелей на деревній основі (ДСтП, MDF, OSB), штучного каменю та пластиків.
Автоматизоване розташування вихідного пакета відбувається на тильному полі верстата, обладнаного посиленими роликовими шинами.
Програмний штовхач здійснює доставку заготовок, що розрізаються, на лінію поділу.
+ гарантована паралельність ходу по зубчастих рейках та шестернях за допомогою центрально розташованого сервоприводу.
+ активна безпека гарантує необхідний захист без огорож, що заважають.
Визначення положення виконується через вимірювальну електромагнітну систему, яка безконтактно визначає точність +/- 0,1 мм
• вимірювальні пристрої від фірми Хольцма не зношуються фізично, отже, забезпечують незмінність вимірювань без похибок протягом тривалої експлуатації.
• пилозахищена
• електронні вимірювання не залежать від приводного агрегату.
Великі та стабільні передні платформи зі зносостійким покриттям, що легко замінюється, і прорізами для прийому цанг.
Притискна балка виготовлена з алюмінієвого профілю, стійкого до деформації, спрямовується двосторонньо.
+ рівномірний зусилля по всій пачці деталей
+ тиск з обох сторін, що задається відповідно до показань приладу, що дає найкращу якість процесу
+ регулюється відкриття з урахуванням товщини стоси, що значно мінімізується тривалість циклу.
+ інтегрована пелюсткова заслінка захищає від попадання рук у небезпечну зону.
Пристрій кутового притиску являє собою два пневматично опускні ролики.
+ матеріал притиснутий під час усієї операції, і також на останньому різі.
+ сила натиску регульована манометром, змінюється за типом матеріалу
Корпус пильного агрегату виконаний у вигляді сталевої міцної конструкції.
Запатентовані вертикальні напрямні найбільшою близькості до лінії пиляння перешкоджає виникненню вібрації.
Двохпірне кріплення кожної з пилок, завдяки чому уникає відхилення від площини.
+ раціональна робота завдяки ряду особливостей:
• автоматичне плавне регулювання висоти пропилу.
• довжина проходу інструментів визначається сенсором і обмежується заготовкою.
• дистанційне механічне осьове переміщення підрізної пилки.
• проста та швидка заміна дисків завдяки фланцям Power-Loc
• аспірація через канал видалення стружки.
Управління CADmatic ґрунтується на спеціальній промисловій обчислювальній системі. Захищена від руйнівного впливу вологи, пилу, биття та теплових перепадів.
• модем 56 кбайт
• Windows NT
• монітор кольоровий 17”
+ Наочна візуалізація карти для обслуговуючого персоналу: зображення в динаміці виконання.
+ до того ж нескінченна кількість завдань, що зберігаються
+ Виняток тривалого часу звернення високопродуктивним ПК
+ CAD-matic повністю мережеве, таким чином, оптимізовані проекти можуть бути через дискету або он-лайн імпортовані (опціон), що призводить до раціоналізації виробництва.
Усі елементи відповідають вимогам ергономіки.
Пиленепроникний CD і флоппі дисководів.
+ відсутність зносу
Роздільне запам'ятовування запланованих і виконуваних завдань, завдяки чому введення даних або запис перенесених планів можливе без зупинки.
Підтримка діагностики збоїв графічно та відеорядом.
+ збереження продуктивності через своєчасне виправлення помилок
Технічні характеристики - пиляльний центр Holzma HPP 11 /38 Profiline бу:
Виліт верхньої точки диска 125мм
Швидкість ходу каретки:
- ефективна 5-130м/хв.
- Зворотна 130м/хв.
Пересування вперед та назад штовхача: 80м/хв (у країнах Європейського Союзу рекомендується не більше 25)
Двосторонній механізм, що вирівнює, в діапазоні 50-2200мм.
Електродвигуни пил: основний 18, попередньої 2,2 кВт.
Потужність підключення 24,5 кВт.
Електромережа 380В/50Гц/3 фази
Розкриття щипців до 130мм
Круглі пили з напайками із твердого сплаву або полікристалічного алмазу:
- Головний 450 * 60мм
- підрізувач 180 * 45мм
Пневматика: 6,0бар, витрата приблизно 30л/хв.
Витяжка: потік повітря не менше 26м/с, продуктивність від 5000м куб./год.
Діаметри патрубків для приєднання аспіраційної установки, мм:
- внизу 200 праворуч
- вгорі 80 та 150
Допустимий температурний режим від +5 до + 35 градусів.
Формат різання 3800мм
Сім кліщів для захоплення пакета, перші три двопальцеві, решта - однопальцеві, на 75, 275, 475, 1050, 1850, 2650, 3450мм від нуля до середини.
Три столи з повітряною подушкою 2160*650мм, оснащені окремими нагнітачами
Растр форсунок із пружинними кульковими клапанами 50*50мм
Рівень функціональний 1020мм
Габаритні розміри 7343*6970*1998мм (Д/Ш/В)
