Форматно-розкроєний верстат Altendorf WA8T/TE/NT/DigitX

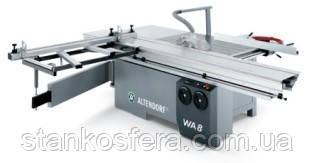

Форматний верстат Altendorf WA8 — потужний і надійний верстат для якісного розкроювання будь-яких деревних плит, що використовуються в меблевому виробництві, і масиву дерева — щита меблевого або штучних заготівок. Виробництво заводу Альтендорф у Китаї під повним контролем головного підприємства.

WA8T має керовану вручну висоту основної пили та нахил пиляльного агрегату.

NT — найпростіша комплектація з ненахиленими пилами.

8T Digit X додатково обладнаний індикатором розміру на лінійці праворуч.

Призначений для точного й без відколів розкрою облицьованих і необлицюваних плитних матеріалів (ДСП, МДФ, фанера, штучний камінь на полімерній основі, оргскло, алюміній тощо), а також масивної деревини та виробів із неї.

Конструкція станини, така сама, як у флагманської моделі F45, має найвищу жорсткість, чудово протистоїть виникненню вібрацій і забезпечує стабільність  станини.
Станина повністю закрита, що знижує рівень шуму, знижує запиленість і покращує процес видалення стружки.

.
Абсолютна плавність ходу пиляльного агрегату досягнута завдяки електронному балансуванню повністю змонтованого блока пиляльного вала та використанню ще більшої кількості литих чавунних елементів. Висока точність лінійного переміщення агрегата забезпечується напрямними підшипниками, які не потребують техобслуговування. Масивні сегменти нахилу, що переміщаються напрямними пазами, дають змогу легко та точно нахиляти агрегат на заданий кут.

Під час розкрою облицюваних плит підрізувач дає змогу уникнути відколів із нижнього боку.
Підрізний агрегат обладнаний приводом потужністю 0,75 кВт за 8 200 об/хв.

Двороликова каретка має фірмову конструкцію, характерну особливістю якої є великі здвоєні ролики, що надійно утримують верхню частину каретки на напрямних штангах і забезпечують її верхньої й нижньої частини абсолютно рівне, без перекосів, положення під час переміщення. Легкість системи досягнута завдяки використанню роликів великого діаметра: за менших зусиль каретка переміщається легко та надійно, як рейками. На цю легкість ходу не впливають ні багаторічна робота, ні стружка та пил. Під час кожного руху верхньої частини каретки вбудовані на ній щітки очищають напрямні штанги нижньої частини каретки. Каретка не вимагає технічного догляду й абсолютно не потребує змащення. Використані в конструкції каретки порожнисті багатокамерні профілі забезпечують найвищий опір до скручування та стійкість форми.

Розміщений на станині верстата пульт керування забезпечує гарний огляд усіх функціональних елементів. Перестановлення висоти та нахилу пиляльного агрегата здійснюється вручну за допомогою маховиків із відкидними ручками. Цифрова індикація кута нахилу пиляльного вузла має точність до 0,1 градуса та дає змогу легко зчитувати інформацію на РК-дисплеї.

Поздовжній (паралельний) упор, легкохідний і точний, розташований паралельно до ходу двороликової каретки, переміщається масивною круглою хромованою штанге. Фіксація положення упору та встановленої на ньому лінійки відбувається за допомогою ексцентрикових затискачів. Під час розкроювання великих заготівок упор можна відкинути вниз, звільнивши поверхню столу.

Поперечний (вуглий) упор змонтований на міцних ексцентрикових опорах і забезпечує можливість розкроювання заготівок під прямим кутом із точним дотриманням заданих розмірів. Розташовані похило цифрові шкали упору зручні для зчитування. Два міцних щільно прилеглих відкидних обмежувачі легко переставляються в потрібне положення, і їх можна настроювати як єдиний обмежувач під час розкроювання на довжину до 3200 мм. На випадок, коли розмір розкрою перевищує 1700 мм, передбачений висувний телескопічний обмежувач на роликовій опорі. Він має додаткову опорну поверхню для нестійких заготівок, як-от рейки.

Односторонній упор для косих пропилок має шкалу та відкидний упор із можливістю встановлення розміру до 2500 мм.
Установлення кута здійснюється за шкалою, встановленою в паз на каретці.

Технічні характеристики верстата:
• каретка 3000 мм;
• нахил пиляльного вузла 0-45 градусів;
• мах. D головної пили 350 мм, захисний ковпак на розклинювальному ножі;
• висота пропилювання мах. 105 мм;
• привод головної пили 5,5 кВт, 3 частоти обертання 3/4/5 тис. хв-1, встановлення вручну;
• D підрізної пили 120 мм;
• привод підрізної пили 0,75 кВт, частота обертання 8200 хв-1;
• підрізний агрегат із ручним настроюванням в осьовому та радіальному напрямку;
• підйом, опускання та нахил пиляльного вузла вручну;
• кутовий упор: для пропилювання під прямим кутом завширшки до 3200 мм;
• односторонній упор-лінійка для косих пропилів до 2500 мм;
• ширина стола праворуч 1300 мм.
