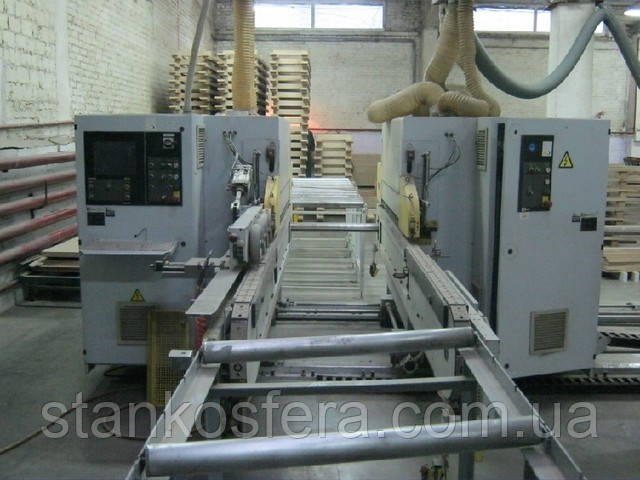

Двосторонній шипоріз б/у Homag NFL26/4/25 прохідного типу, 2002 г.

Фрезерний станок Homag NFL26/4/25 двухсторонний прохідний б/у 2002 г. випуску в якісному повністю справному стані.
Місце розташування Україна. Возможен експорт.
Двусторонний шипорізний станок NFL26/4/25 (Homag, Германия) можна застосувати для форматної оброблення и профільування торців елементів з МДФ, ДСП и масиву деревини в проходном режиме.
Жесткий упор у лівою половини, рухома частина – правая.
Короткий опис базовий машини
– стійкий шипорез з двома ланцюговими транспортерами
– притискач зверху з встановлюваної  вручну заввишки
– частотна регулювання приводу подавання
– керування Homatic з інтерфейсом NC21
– моторизована регулювання ширини
– шумозахист агрегатної частини
– вільна довжина станини для дооснаження 2440 мм
– станина, підготовлена для монтажа пристроїв форматної оброблення.
– шумова захист форматної частини з аспірацією
Пристрій транспортування
– две ланцюгових доріжки з бічними екранами от пилу и продувкою вентиляторами низького тиску
– роликова блокова звічне ланцюг з точними кулькопідшипниками на робочої и напрямною поверхні со спеціальним покриттям, діаметр підшипника 28 мм
– нагвинчений обмежувач на кулачках, крок 500 мм
– сталева стрічка на напрямних
– звенья ланцюга відшліфовані з торців
– мотор транспортера з магнітним гальмом
– регульований по частоті привод подавання з завданням швидкості в блоке введення
Верхний притискач
– приводиться в дія клиновим ременем
– сталеві натяжні ролики з підшипниками
– переміщуваний по висоті вручну карданним приводом з цифровий індикацією положення
Регулювання ширини рухомої сторони
– моторизоване регулювання ширини
– шпиндель на кулькопідшипниках и карданний привод для точною встановлення позиції
– цифрова індикація позиції
Завантаження
– подовжений шлях для закладки деталей перед кулачковим упором
– фрикційні рейки вгорі для закладки на опорні кулачки
– проміжний магазин для передавання частин з нечутливої поверхнею
– магазин з механізмом підіймання (извлечения). Максимальна висота пакета 150 мм
– механічні бічні стопори для бічний фіксації перед кулачком
– блокувальний запобіжний вимикач – зупиняє подавання першою машини, якщо одна деталь неправильно  спозиціонована
– стінка магазина захищена от зіткнень
Фарбування
– структурний лак RDS2408005 сірий
Електроспотворення
– 380 В, 50 Гц, керівна - 24В
– інсталювання по Євронормі EN60204
– електрошаф з пультом
Homatic
– світлодіодний дисплей входів/виходів
– безконтактне керування функціями механічної оброблення
– необхідна температура довкілля середовища от 5-35 Град Ц.
Інтерфейс NC21
– графічна поверхню для простого и комфортабельного сервісу и програмування
– система реального часу OS9
– на базе ОС Windows
– складання за допомогою меню виробничих програм
– Діагностика в техніці контактного плана на дисплеї

Агрегатне обладнання

Номер 0006
Виготовлення для одиничного соло-машини
складається з:
– вхідної напрямною лінійки, переставуваної вручну
– втягувального пристрою на входів чотирма поворотними приводними роликами, електропневматично відкидається вгору.

Номер 1194 - по одному зліва и праворуч
Узел подрезки и подрібнення для NFL26
Підрізний агрегат
– електромотор 2,2 кВт, 100 Гц, 6000/хв.
– найбільший діаметр пиляльного диска 180 мм.
Подрібнювач
– електропривод 6,6 кВт, 100 Гц, 6000 про/хв, з хрестоподібним супортом, подвійним стружкоуловлювальним патрубком для дробителя діаметром в межах 250 мм.

Номер 1391 - один зліва, два - праворуч
Стандартний фрезер для Homag NFL
Керований блок фрезерування для вільного різання задньої крайки.
– мотор 6,6 кВт, 100 Гц, 6.000об/хв, повертається на 90 градусов.
– діаметр фрез до 200 мм.

Номер: 6176
Модуль безперебійного електропостачання (USV)
живить електронну систему током при вимкнення електроенергії в
впродовж  10 хвилин з вбудованих батарей. Усі значення и статуси зберігаються в пам'яті.
ПК має бути перезапущений. Виконує також функцію стабілізатора, при стрибках напруги в мережі перемикає на роботу от батарей продуктивністю 1000ВА

Технічна Характеристика - двухсторонний шипорез Homag NFL26:
– подавання 8-25м/хв
– виступ заготовки хв. 10 мм
– товщина заготовки 12-60 мм
– довжина заготовки перед упором макс. 1250 мм, ширина 240-2500 мм
– робоча висота до верхнего краю ланцюга 950 мм
– під'єднання пневматики 7-8 бар

Для впевненого подавання вузьких заготівок без перекосів, наприклад, стоячих дерев'яних дверей, передбачені висувні з транспортних башмаків кулачкові упори в кількості дев'яти пар, розташовані через один метр ланцюгом.
