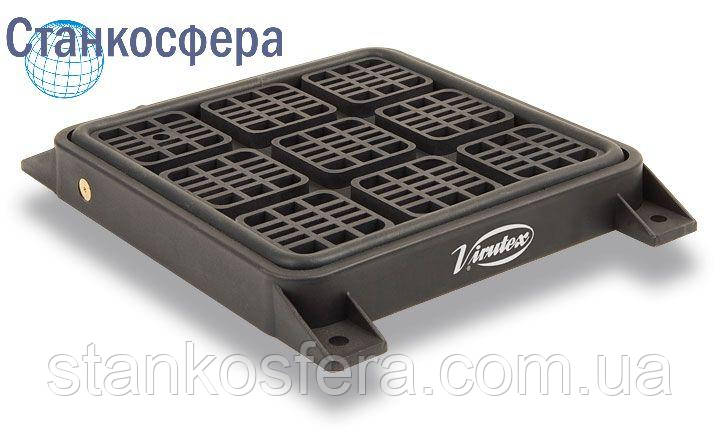

Вакуумне кріплення Virutex SVN250 для фіксації заготовок (базовий пневматичний модуль)

Вакуумний пневматичний модуль присоска Virutex SVN 250 спроектований для фіксації деталей з рівною повітронепроникною поверхнею без пір за допомогою генерації вакууму між корпусом і заготовкою.

Для створення розрідження до присоски необхідно забезпечити підключення компресора стисненого повітря.

Вакуумна присоска підходить для кріплення як великих, так і дрібних предметів у різних положеннях.

Компактність дозволяє використовувати його як у майстерні, і на виїзді, із закріпленням оброблюваної деталі вертикально чи горизонтально. Це, по суті, ідеальне оснащення для надійної фіксації заготовок при різних типах механічної обробки, таких як фрезерування, шліфування, свердління та ін.

Конструкція верхньої частини, поділеної на секції, легко дозволяє перетворити притискну область по конфігурації за допомогою ущільнювальних елементів, що укладаються в пази, різних по довжині, вже включених в комплектацію, що необхідно для утримання дрібних елементів.

Використання кількох одиниць Virutex SVN250 дозволяє фіксувати великорозмірні панелі. Вакуумні присоски Virutex SVN 250 прикріплюються до верстата за допомогою гвинтів через спеціальні отвори кріплення в його платформі.

Для великогабаритних виробів, щоб уникнути прогину, раціонально укладати їх два і більше пневмомодулів. При цьому для підключення присосок до компресорної установки та рівномірного розподілу потрібен розподільчий блок No5046350 (не входить до стандартної комплектації) або іншого виробника пневмокомпонентів. З розподільним блоком одночасно можна з'єднати до п'яти вакуумних подушок.

Зміст поставки:
Базовий вакуумний фіксатор SVN250 з уже вставленим гумовим шнуром, прозора повітряна трубка з швидкороз'ємним конектором 1/4” та набір із ущільнювачів круглого перерізу на три, шість та дев'ять сегментів (No5004282).
Зусилля притискання при 6бар 0,8 кг/см2
Пневматики 5,5-7бар
Витрата від 28 літрів/хвилину
Майданчик 150х150мм
Габарити 160*22*200мм
Маса 325гр
