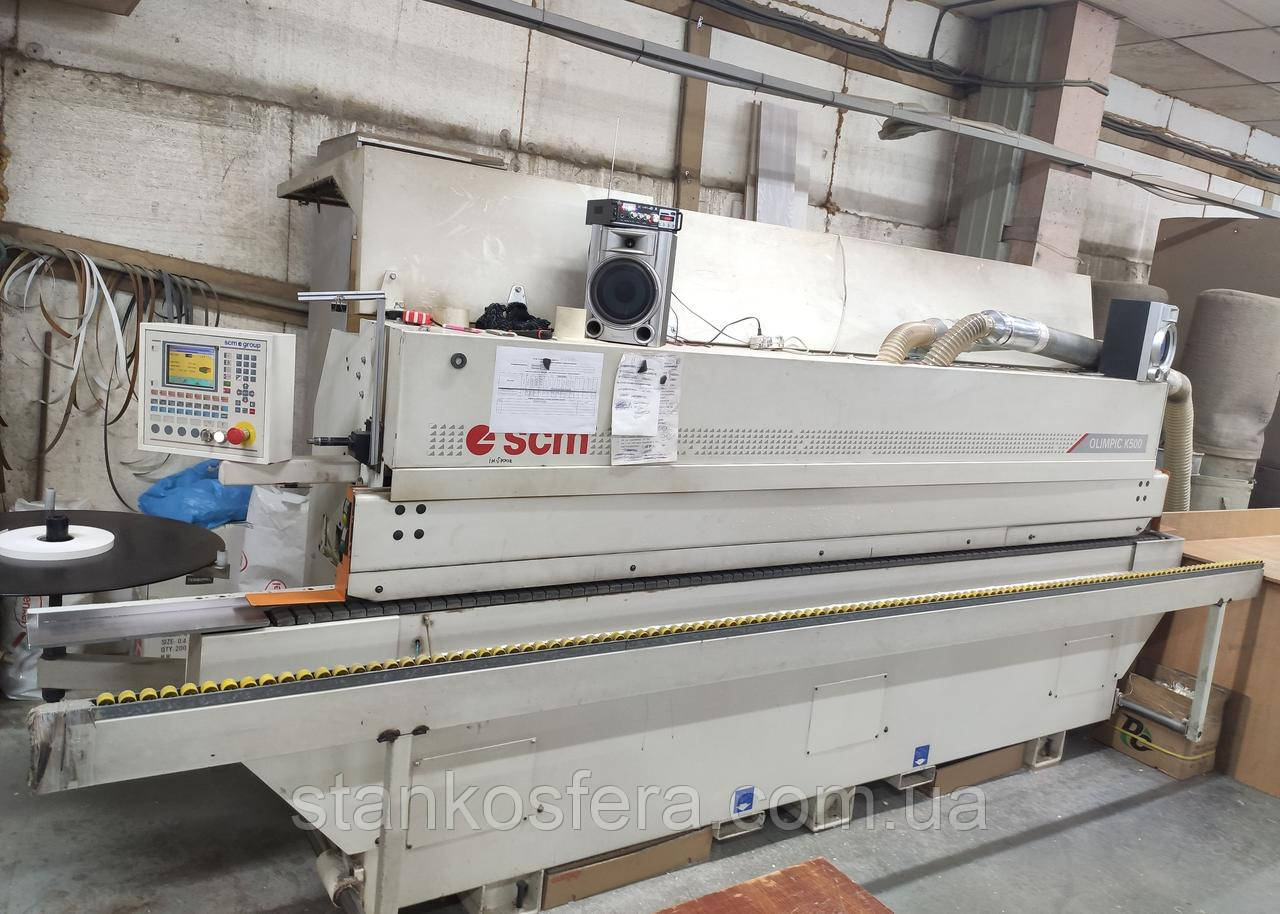

Кромкооблицювальний верстат SCM Olimpic K500 б/у 2008 року
Кромкооблицювальний верстат SCM Olimpic K500 б/у 2008 року
264 000 грн.
В наявності
+380631295414
Viber
  • +380986979001
Опис
Характеристики
Інформація для замовлення

Кромкооблицювальний верстат SCM Olimpic K500 бо 08г., повністю справний, виконує операції: приклеювання, торцювання, фрезерування звисів, контурна обробка (заокруглення кутів), профільне циклювання радіусу, плоске циклювання клейового шва, полірування.

Відеодемонстрація на нашому каналі в Youtube https://youtu.be/NFxW9IYCmzM

Односторонній автоматичний кромкооблицювальний верстат Olimpic K500 (виробник SCM (Італія) призначений для приклеювання і подальшої обробки різних рулонних і смугових матеріалів кромок, у поздовжньому і поперечному напрямках.

Опис:
– станина верстата з високоміцної сталі, є чудовою підставою для робочих груп.
– рухлива панель управління.
– висувається роликовий супорт для підтримки панелей уздовж всієї зони обробки.
– захисний кожух з покриттям з звукоізолюючого матеріалу.
– патрубки для аспірації, розташовані на захисному кожусі
– електричний шафа з основним вимикач, що замикається на замок і з захистом двигуна від перевантажень
– кнопки аварійної зупинки на вході і виході
– інвертор

Подача заготовок:
– подаючий транспортер виконаний з ланок, покритих гумою з високим коефіцієнтом тертя, які встановлені на індустріальну ланцюг.
– переміщення по двох напрямних (із загартованої сталі), одна кругла і одна плоска — для забезпечення прямолінійності переміщення і захисту від бічних навантажень
– верхній притиск, укомплектований двома рядами обрезиненних роликів
– ручне регулювання верхнього притиску з автоматичним позиціонуванням робочих груп відповідно до товщини оброблюваних деталей
– механічний цифровий індикатор обраної товщини деталей

Технічна характеристика - кромкооблицювальний верстат SCM Olimpic K500 (бо):
– швидкість подачі транспортера 11/16м/хв
– робоча висота при знятті звисів 8-55, при обробці кутів 10-45мм
– мін. висота панелі з матеріалом кромки 2мм - 10
– товщина кромки матеріалу в смугах 0,4-5 мм
– товщина кромки матеріалу в рулоні 3х45мм
– макс. звіси кромки матеріалу по відношенню до товщині панелі 4 (2+2) мм
– мін. довжина кромочного матеріалу в рулоні 180, у смугах 280мм
– мін. ширина деталей при роботі з матеріалом кромки (мін. довжина 210) в рулоні 60, у смугах - 100 мм
– мін. довжина деталей при роботі з матеріалом кромки в рулоні 140 мм, в смугах - 210мм
– дистанція між двома послідовно подаються деталями 800мм

Обробні агрегати:

«VC/500» — КЛЕЙОВИЙ ВУЗОЛ, ЗАВАНТАЖЕННЯ КРОМОЧНОГО МАТЕРІАЛУ І ПРИТИСКНА СИСТЕМА:
Ванночка для клею-розплаву має тефлонове покриття для легкої і швидкої зміни клею
– ролик для нанесення клею на деталь
– цифровий термостат для управління температурою на клеенаносящем ролику
– автоматичне зниження температури в клейовий ванночці при тимчасовій зупинці верстата
– пристрій для автоматичної рециркуляції невикористаного клею
– автоматична система для подачі смугового кромочного матеріалу
– чотири притискних ролика; перший – приводний, з фрикційною муфтою, другий –холостий прямий, третій і четвертий мають протилежно спрямовану конічну форму для забезпечення якісного притиску приклеиваемого кромочного матеріалу.
– пневматична регулювання тиску притиску кромки до панелі
– налаштування тиску притискних роликів з допомогою цифрового індикатора
– дисковий тримач для кромочного матеріалу діаметром 780 мм, на всіх компоновках

«K/SEL — ТОРЦЮВАЛЬНИЙ ВУЗОЛ з двома незалежними високочастотними двигунами для обрізки передніх і задніх звисів кромочного матеріалу.
Похилі двигуни з ручним регулюванням від 0 до 15 градусів, без використання інструменту.
Є можливість виробляти торцеву обрізку також на панелях софт/постформінг.
Висока точність і надійність завдяки переміщенню двох двигунів з ПРИЗМАТИЧНИМ НАПРАВЛЯЮТЬ З ЛІНІЙНИМИ ПІДШИПНИКАМИ.
Кожен двигун оснащений копирующим пристроєм для точного позиціонування пив в точці різання.
Пара пив включена в комплект поставки.

«RI-100» – НЕПОХИТНИЙ ФРЕЗЕРНИЙ ВУЗОЛ ДЛЯ ЗНЯТТЯ ВЕРХНЬОГО І НИЖНЬОГО ЗВИСІВ
Ручної нахил у діапазоні 0 — 25°. Він оснащений двома незалежними високочастотними двигунами, встановленими на супорт, який жорстко закріплений на базі верстата, призначений для зняття звісів кромки матеріалу по верхній і нижній кромці деталі.
– Вертикальне і горизонтальне переміщення двигунів за круглим загартованим напрямних з лінійними підшипниками.
– Два робочих положення з налаштуванням та револьверна головка з 4-ма упорами
– Вертикальні і фронтальні копіри для точного позиціонування інструменту в точці обробки.
Пара фрез з напайними ножами включена в комплект поставки.

  • «ROUND 1» – ВУЗОЛ ОБРОБКИ КУТІВ
    Автоматично обробляє кутові стики кромочного матеріалу без зупинки деталі. Сайт дозволяє проводити обробку кутів на кромочном матеріалі товщиною до 3 мм (ПВХ/ABS), а при роботі з тонким матеріалом обробляти крайковий матеріал, нанесений на бічні сторони деталей софт/постформінгу.
    Операція обробки кутів виконується за один прохід (кожна сторона).
    Вузол має в комплекті:
    — один високочастотний двигун;
    — фронтальні і вертикальні копіри з загартованими контактними поверхнями для забезпечення найкращої точності;
    — вибір двох попередньо ВСТАНОВЛЕНИХ робочих позицій
    — переміщення вузла швидкі і точні завдяки ковзанню по призматичним направляють на лінійних підшипниках
    — пневматична виключення сайту з робочого циклу з панелі управління.
    — алмазна фреза з 4 ножами (R=2mm)
    — максимальна товщина кромочного матеріалу: 3 мм

ЦИКЛІЧНИЙ ВУЗОЛ для фінішної обробки кромок матеріалів (ПВХ/ABS) товщиною до 3 мм
Забезпечує повну відсутність вібрацій завдяки жорсткій конструкції.
Висока точність завдяки дисковим копірів.
Вузол укомплектований 2 механічними цифровими індикаторами і 2 нониусами для полегшення налаштувань фронтальних копірів та циклею.
Пара циклею включена в комплект поставки (R=2мм)

Циклічний вузол для видалення клею «RCL»
Призначений для фінішної обробки пластикових матеріалів кромок ПВХ/ABS).
Має у своєму складі дві одноразові циклі, вертикальні дискові копіри та сопла для очищення інструментів.
Оснащений пневмоприводом для відведення з робочого положення.
Зауваження: Місце 1 RCL або (½).

SPN – ПОЛІРУВАЛЬНИЙ ВУЗОЛ з двома незалежними двигунами для чищення/поліровки кромочних матеріалів
– наклоняемые двигуни для оптимізації операції чищення/поліровки

«ORION 200» – Система цифрового керування з програмованим логічним контролером (виключає використання реле і микровыключателей), призначена для забезпечення швидкого, легкого і безпомилкового виконання спеціалізованих робочих програм (максимально 100 програм).
•буквено-цифрова клавіатура з кольоровим рідкокристалічним дисплеєм розміром 5,7»;
• функціональна клавіатура для швидкого вибору робочих груп;
• робоча температура – від 0 до 45ОС.
ОСНОВНІ ФУНКЦІЇ
• пневматичне управління позиціонуванням робочих вузлів, що мають цю можливість;
• управління робочими групами і автоматичний запуск електродвигунів;
• управління температурою клею у ванночці;
• вибір першого або другого проходу без зміни програми;
• проста діагностика для вироблення оператором швидкого рішення виникаючих несправностей;
• статистична інформація з частковим і абсолютним даними: число оброблених елементів, кількість використаного кромочного матеріалу, число включень верстата, параметри подаючого транспортера;
• вибір одиниць виміру – міліметри або дюйми.

Комплектація

VC/500 КЛЕЙОВИЙ ВУЗОЛ
– споживана потужність 2,4 кВт
– ємність клею 1,5 кг
K/SEL ТОРЦЮВАЛЬНИЙ ВУЗОЛ
– потужність 0,35 кВт
– швидкість обертання пив 12000 об/хв
– нахил пив 0-15 град
RI/100 ФРЕЗЕРНИЙ ВУЗОЛ ДЛЯ ЗНЯТТЯ ЗВІСІВ
– нахил 0°-25°
– потужність двигуна, кожного 0,35 кВт
– швидкість обертання фрез 12000 об/хв
«ROUND 1» ВУЗОЛ ОБРОБКИ КУТІВ
– потужність 0,35 кВт
– швидкість обертання фрез 12000 об/хв
– мінімальна довжина панелі 280 мм
ЦИКЛІЧНИЙ ВУЗОЛ
– радіус циклею 2 мм
SPN ПОЛІРУВАЛЬНИЙ ВУЗОЛ
– потужність двигуна 0,18 кВт
– швидкість обертання щіток 3000 об/хв

01.12.68 Olimpic K 500 «ER1» комплектации ( 35)

62.10.15 Две скорости подачи заготовки (11-16м/мин). При использовании узла контурного фрезерования станок автоматически переходит на 11 м/мин.

62.10.76 «RCL» плоская клеевая цикля для финишной обработки (PVC/ABS типов кромок).
Укомплектовано двумя копирующими устройствами для отслеживания пласти заготовки. Пневматическое исключение из рабочего цикла.

62.11.14 Пневматическое позиционирование узла снятия свесов в двух положениях с пульта

15.00.13 Пневматическое исключение циклевочного узла из работы с панели управления

Основні
Виробник  Scm Group
Країна виробникІталія
СтанВживані
  • Ціна: 264 000 грн.
