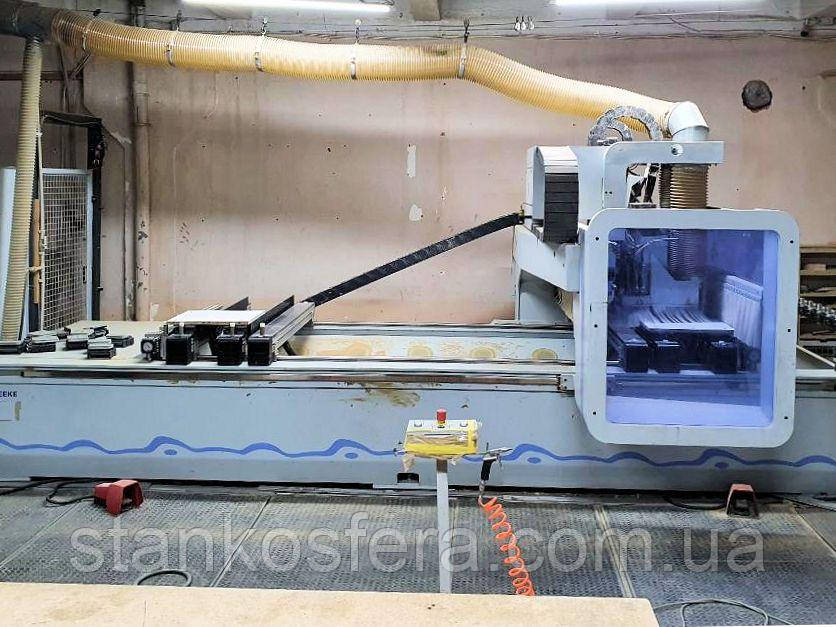

Чотирьохосьовий обробний центр Weeke Venture 08M бв 2010р.
Чотирьохосьовий обробний центр Weeke Venture 08M бв 2010р.
Ціну уточнюйте
Під замовлення
+380 (63) 129-54-14
Viber
Опис
Характеристики
Інформація для замовлення

Weeke Venture 08M - чотириосьовий обробний центр з ЧПУ бв 2010р. у хорошому повністю справному стані, перед продажем може бути перевірений у роботі.
Робоче поле:
X = 3130 мм (довжина)
Y = 1250 мм (ширина)
Z = 100 мм (товщина)


КОНСОЛЬНИЙ СТІЛ K-TABLE
Складається з:
- шести консолей, що переміщуються в напрямку осі Х для заготовок призначених для безшлангових вакуумних присосок.
- Полегшене позиціонування консолей та вакуумних присосок. Розрахунок позицій через WOOD WOP та програму MCC з графічною вказівкою.
- 12 пневматично утоплюваних упорів з контролем нижнього положення циліндрів.
- по два утоплювані пневмоупори справа і зліва.
- чотири допоміжні пристрої для полегшення укладання важких заготовок (змонтовані на консолях)
- вакуумне підключення для шаблонів, для підключення самостійно виготовлених замовником шаблонів до вакуумної мережі верстата (змонтовано на правій та лівій стороні верстата)
- вакуумний насос, що не вимагає технічного обслуговування, з безпосереднім приводом потужністю 100 м3/год.
Лазерний промінь для позиціонування присосок за допомогою окремої
підпрограми лазерним променем оператору вказуються точні позиції присосок. Лазер встановлюється на супорті обробного центру.
КОНФІГУРАЦІЯ - ОБРОБНИЙ ЦЕНТР З ЧПУ WEEKE VENTURE 08M:
V12, H4Х/2Y, GS1 Х-Y 90, F1-HSK63-9 кВт, C-axis, 8+8
РОЗДІЛЬНЕ КРІПЛЕННЯ ШПИНДЕЛЯ І СВІРЛИЛЬНОЇ ГРУПИ.
І шпиндель і свердлильна група – кожен кріпиться безпосередньо до консолі. Переміщення кожного агрегату вздовж осі Z здійснюється за двома призматичними напрямними - це рішення значно збільшує жорсткість конструкції. Набагато більша жорсткість, більша довговічність, більш висока якість обробки.
Найменший час виконання завдяки незалежному переміщенню груп.
Роздільна аспірація значно зменшує забруднення пилом і тирсою заготовок, це забезпечує підвищення естетики виробництва та мінімізація тимчасових витрат на чищення обробного центру та прибирання приміщення. Найменший вміст пилу в повітрі сприятливий для здоров'я робітників.
F1-HSK63
ШПИНДЕЛЬ З АВТОМАТИЧНОЇ ЗМІНОЮ ІНСТРУМЕНТА
ПОТУЖНІСТЬ: S1: 7,5 кВт / S6: 9 кВт - HSK F63
- Для використання хвостового інструменту, що автоматично замінюється з магазину.
- Кріплення: для патрона HSK63
- Подача: автоматична
- Число обертів: безступінчасте, програмоване в діапазоні 1250-24000 об/хв.
- Привід: трифазний двигун із регулюванням за частотою
- Змащення: на весь термін експлуатації
- Охолодження: повітряне
- Централізована аспірація.
ВОСЬ, АГРЕГАТНИЙ ІНТЕРФЕЙС
Для кріплення адаптерних агрегатів, включаючи пневматичний стикувальний вузол.
Чи не інтерполюється, поворот на 360 градусів.
Передача крутного моменту опора по 3 точках
Передача – шестерня з косим зубом.
Свердлильна група:
V12 HIGH SPEED 7500
- Вертикальний свердлильний агрегат (свердла незалежно викликаються окремо) з регулюванням частоти обертання). Примусове механічне фіксування робочої позиції для гарантованого досягнення потрібної глибини свердління.
- Підйом: 60мм
- Глибина свердління: 38мм (до 55мм при використанні спеціальних звірів)
- Привід: 2,7 кВт.
- Свердла: Кріплення 10мм; Загальна довжина 70мм; Діаметр до 35мм
- Відстань між центрами: 32мм
- викликаються окремо (незалежні)

H4Х/2Y
- 1 горизонтальний свердлильний агрегат з 6 шпинделями по осі Х, що викликаються окремо через програму.
- 4 з кроком 32мм - по 2Х
- 2 - по 1Y
- Висота свердління: 38мм від верхнього краю заготовки.
- Кріплення свердлу: 10мм
- Загальна довжина свердла: 70мм
- Діаметр свердла: максимальний 20мм
N1 Х-Y 90
- Пазовна пилка поворотна на 90 градусів по Х або Y
Діапазон переміщення: див. план оснащення, що додається.
- Глибина пиляння 30мм
- максимальна площа дроблення 70мм2
- Число оборотів від 1500 до 7500 об/хв
- Діаметр 125мм
- Товщина пильного диска 5 мм
ДВА ІНСТРУМЕНТАЛЬНІ МАГАЗИНИ:
W8 REAR – ЗЗАДУ НА ПОРТАЛІ
ТАРЕЛЬЧАТИЙ ІНСТРУМЕНТАЛЬНИЙ МАГАЗИН НА 8ПОЗИЦІЙ
Вага фрези або агрегату: не важча 5кг.
Діаметр найбільший 130 мм, коли зайняті всі місця.
В межах 260 мм при вільних сусідніх місцях.
Час заміни: 12-18с від затискача до затискача
W8 PICK UP - ЗБОКУ НА СТАНІНІ
АВТОМАТИЧНИЙ МАГАЗИН ЗМІНИ ІНСТРУМЕНТУ НА 8 ПОЗИЦІЇ
призначений для використання фрез із конусом HSK 63.
Вага одиниці: до 5 кг
Діаметр не більше 135мм при повному завантаженні
Час зміни: макс. 10-18 секунд від затиску до затиску
Встановлення магазинів здійснюється через спеціальне місце PICK UP.
АПАРАТНЕ ЗАБЕЗПЕЧЕННЯ
СИСТЕМА POWER CONTROL PC85
- система керування ЧПУ, вкл. приводні модулі
- багатозадачна система управління, що дозволяє тоді, коли ЧПУ управляє обробкою, на ПК незалежно вводити нові дані.
- Intel Core 2 Duo
- ОС Windows XP англійською мовою.
- 17TFT-дюймовий графічний монітор
- 160 ГБ ємність жорсткого диска
Додаткові роз'єми PCI забезпечують можливість встановлення інших мережевих карток.
- серійний інтерфейс для штрих-коду, модему чи стельового лазера.
- дисковод CD-ROM, призначений для читання та запису CD. (WEEKE не приймає
на себе гарантії захисту від пилу)
роз'єм USB на пульті управління
ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ ETHERNET 10/100 MBIT, RJ45 (БЕЗ ПІДСИЛЮВАЧА)
Активація вбудованої мережевої карти та інсталяція ПЗ
ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ ДЛЯ POWER CONTROL 85
WООDWOP - є орієнтованою виробництво систему програмування (WOP) групи HOMAG.
CИСТЕМА ВИЗНАЧЕННЯ СТАНКОВИХ ПАРАМЕТРІВ (MDE) - Видає інформацію щодо інтервалів обслуговування.
DXF POSTPROCESSOR BASIC - Імпорт 2D DXF-файлів (Автокад).
NC-ІМІТАЦІЯ І РОЗРАХУНОК ЧАСУ - «Рухливий» план оснащення імітує процес виконання процесу у певній послідовності. Можливо проконтролювати наступне:
- Розрахунок машинного часу з точністю +/- 10%
- Контроль: діапазону переміщення; можливості зіткнення; позицій присосок.
Імітує всі 3-осьові обробки. Постачання із захистом від копіювання.
ФУНКЦІЯ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ: ДВИГУН ПРОГРАМ ОБРОБКИ - За допомогою цього доповнення існує можливість зміщення WoodWOP інакше, ніж це стандартно передбачено для дзеркального місця.
WOOD DESIGN - WOOD Design є тривимірною конструкторською програмою для інтерактивного створення корпусних меблів.
WOODWOP ДЛЯ ПК - За допомогою цього пакету софтверу можна складати завдання на окремому персональному комп'ютері.
ПІДГОТОВКА ДО ТЕЛЕСЕРВІСУ, МОДЕМ Мається на увазі загальна підготовка верстата до проведення телесервісу, вкл. відповідний модем, а також безкоштовне надання послуг телесервісу протягом гарантійного терміну.
