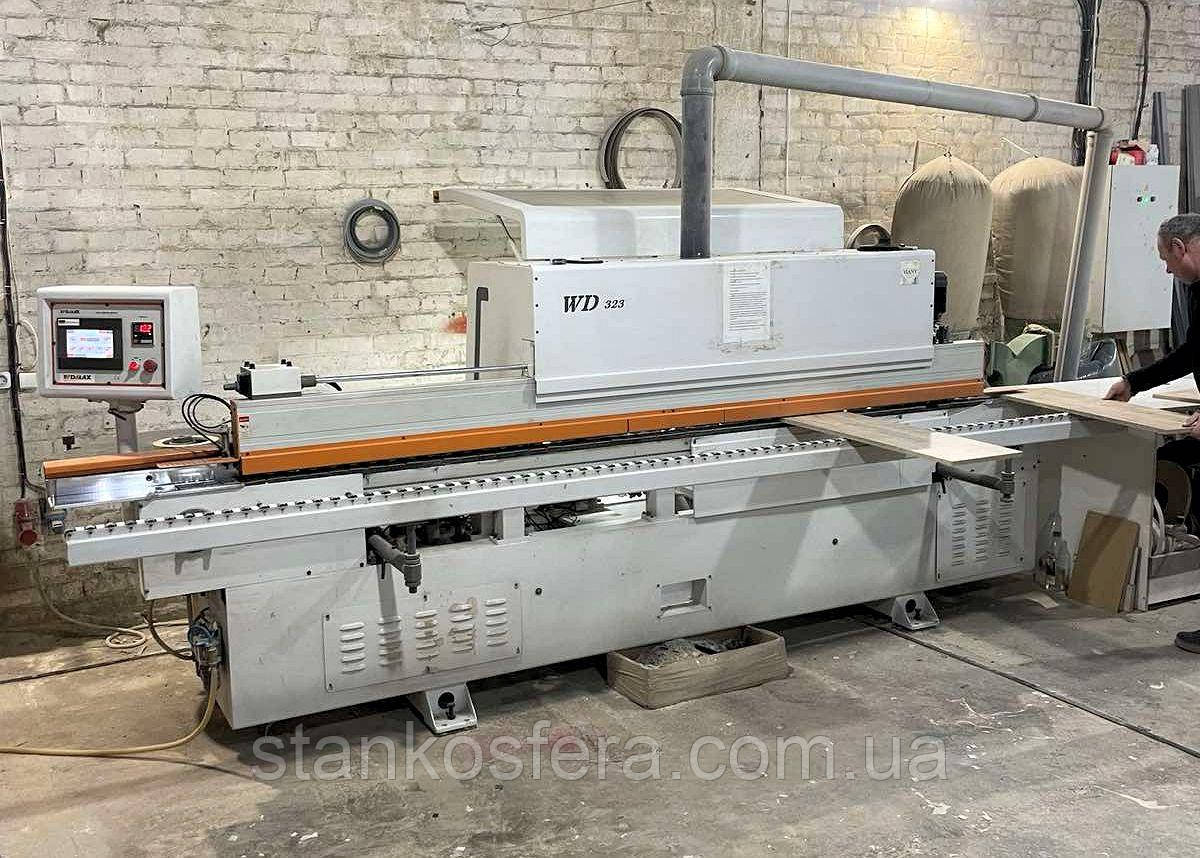

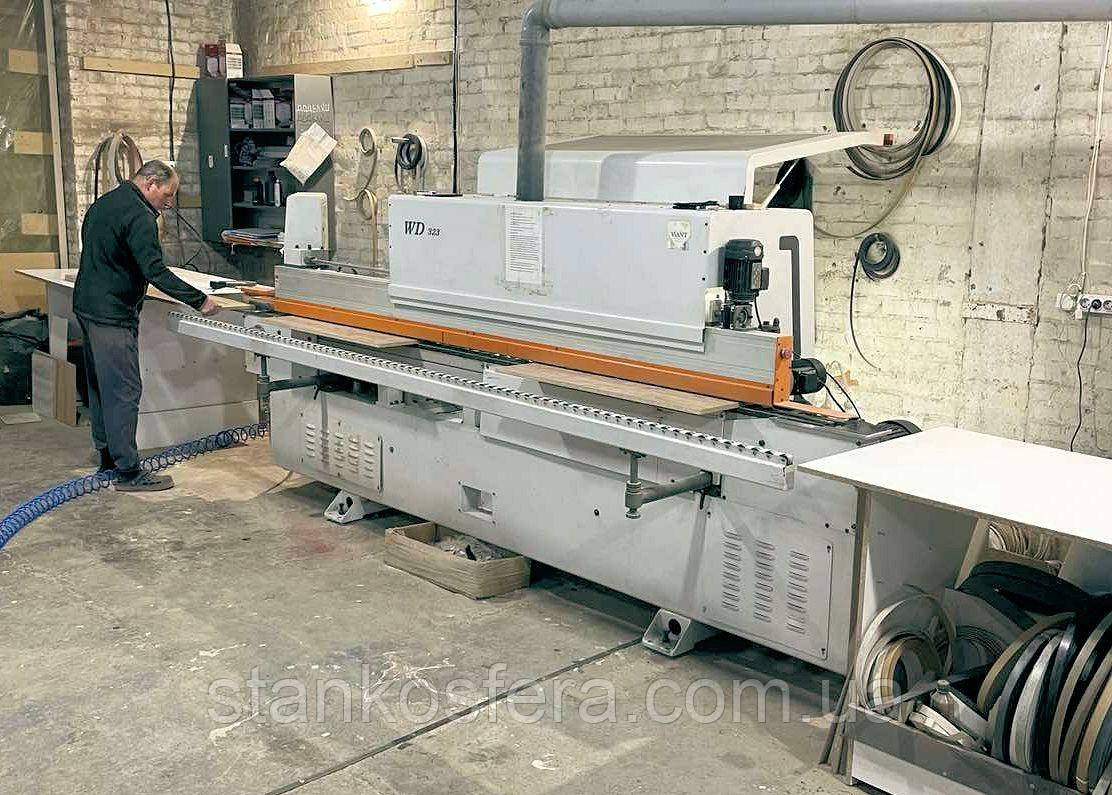

Крайкооблицювальний верстат WDMax WD-323 бу 2018 р.: торцювання, фрезерування, цикли, полірування

WDMax WD-323 крайкооблицювальний верстат бу 2018 року, в хорошому справному стані, поставка на умовах самовивозу.

Технологічний функціонал:
- нанесення кромочного матеріалу
- торцювальна обрізка
- фрезерування
- циклювання
- полірування
- нанесення очисної рідини

Автоматичний крайкооблицювальний верстат WDMax WDX-323 призначений для облицьовування торців прямолінійних меблевих елементів з подальшою обробкою виступів, здатний працювати і з синтетичними рулонними кромками (ПВХ, АБС, пластик HPL, меламін, штучний шпон), і з дерев'яними рейками, і з натуральним смуговим шпоном.
Крамочник WDMax WD-323 застосовується на середньо- і великосерійних підприємствах, що займаються виробництвом корпусних меблів. Це продуктивні та надійні лінії, що вирізняються зручністю експлуатації, сконструйовані з ресурсом, що дає змогу тризмінний режим роботи.

Для завантаження заготовок слугує шліфований сталевий стіл. Далі вони подаються і переміщуються вздовж виконавчих агрегатів за допомогою гусеничного транспортера з прямокутними гумовими накладками. Зверху вони притискаються обгумованими наполегливими роликами.
По всій довжині ходу змонтована шина з роликовими опорами. Виліт супорта регулюється, що дає змогу облицьовувати формати великого розміру.
На вході встановлений шток, що замикає подачу ДСП, що гарантує дотримання правильної відстані між виробами, які послідовно подаються. Завдяки цьому досягається найкраща продуктивність, оскільки чергуються з найменшим допустимим проміжком, не виникають аварійні ситуації.WDMax WD-323 крайкооблицювальний верстат бу 2018 року, в хорошому справному стані, поставка на умовах самовивозу.
Автоматичний крайкооблицювальний верстат WDMax WDX-323 призначений для облицьовування торців прямолінійних меблевих елементів з подальшою обробкою виступів, здатний працювати і з синтетичними рулонними кромками (ПВХ, АБС, пластик HPL, меламін, штучний шпон), і з дерев'яними рейками, і з натуральним смуговим шпоном.
Крамочник WDMax WD-323 застосовується на середньо- і великосерійних підприємствах, що займаються виробництвом корпусних меблів. Це продуктивні та надійні лінії, що вирізняються зручністю експлуатації, сконструйовані з ресурсом, що дає змогу тризмінний режим роботи.
Технологічний функціонал:
- нанесення кромочного матеріалу
- торцювальна обрізка
- фрезерування
- циклювання
- полірування
Для завантаження заготовок слугує шліфований сталевий стіл. Далі вони подаються і переміщуються вздовж виконавчих агрегатів за допомогою гусеничного транспортера з прямокутними гумовими накладками. Зверху вони притискаються обгумованими наполегливими роликами.
По всій довжині ходу змонтована шина з роликовими опорами. Виліт супорта регулюється, що дає змогу облицьовувати формати великого розміру.
На вході встановлений шток, що замикає подачу ДСП, що гарантує дотримання правильної відстані між виробами, які послідовно подаються. Завдяки цьому досягається найкраща продуктивність, оскільки чергуються з найменшим допустимим проміжком, не виникають аварійні ситуації.
Регулювання притискної балки по висоті на товщину оброблюваної панелі здійснюється механічно за допомогою круглої рукоятки, встановленої над зоною завантаження. Досягнуте значення відображається з точністю до 0,1 мм на числовому лічильнику.
Під час подачі заготовки контактний нагрівач нагріває її торець до нанесення клею-розплаву. Завдяки цьому відбувається більш надійне приклеювання ПВХ-крайки навіть за температури навколишнього середовища нижче 18 градусів Цельсія. Потрібно менше клейового складу без втрати міцності склеювання.
Транспортування з магазину здійснюється приводним голчастим валиком. Пневматичний ніж-гільйотина автоматично відрізає рулонні канти на задану довжину.
Клей подається з клейової ванни з нижнім розташуванням і наноситься на кромку спеціальним валиком. Завдяки механізму дозування, наноситься оптимальна кількість клеєрозплаву. Температура нагріву контролюється і підтримується на зазначеному рівні електронікою.
Чотири металеві ролики, спочатку збільшеного діаметру, щільно притискають кромочний матеріал до торця панелі. Створюване зусилля забезпечується пневматикою і регулюється шляхом зміни тиску в пневмоциліндрах. Завдяки цьому кожен притискний валець тисне з однаковою силою, що дає змогу досягти якісного приклеювання.
Зусилля на першому ковзанці налаштовується окремо, тож можна встановити різний тиск для попереднього та остаточного накочування.
Торцювач слугує для чистового торцевого обрізання переднього та заднього звисів. Складається з двох незалежних пилок з пиляльними дисками діаметром 120 мм, кожна з яких працює від окремого високочастотного електродвигуна потужністю 0,75 кВт і обертається зі швидкістю 12000/хв. Пили переміщуються за допомогою пневмоциліндрів по прецизійних лінійних напрямних і можуть бути повернуті на кут 0-10гр. для зняття фаски по кутах деталі.
Фрезери для радіусного зняття звисів уздовж верхньої і нижньої пласти з твердосплавними фрезами на високочастотних електромоторах.
Кожен електропривод може нахилятися на необхідний кут незалежно від іншого для формування необхідного радіуса. Точне положення фрез відносно пластів задається чотирма дисковими копірами (по два на кожен електропривод), що забезпечує високу якість фрезерування.
Налаштування робочої групи за товщиною кромочного канта проводиться вручну за допомогою обертових рукояток і механічних лічильників, що показують вибране значення.
Нерівності, що залишаються після фрезерування, знімаються у вузлі циклювання радіусними ножами, в результаті чого край стає ідеально гладким.
Фінішне очищення і полірування PVC, що надає їй природного кольору і блиску, виконуються м'якими тканинними кругами.
Технічна характеристика - крайкооблицювальний верстат WDMax WD-323 бу:
Заготівля: S=10-60мм, мін.150*150мм
Крайка: ширина 15-65мм, товщина 0,4-3мм
Швидкість переміщення 12-16-20м/хв
Стиснене повітря в пневматиці 6 бар
Загальна потужність 9,1 кВт
Габарити 4232*1000*1680мм
Маса 1490кг
