Прирізний верстат б/в з гусеничною подачею ЦДК-4-1 однопильний 1977року

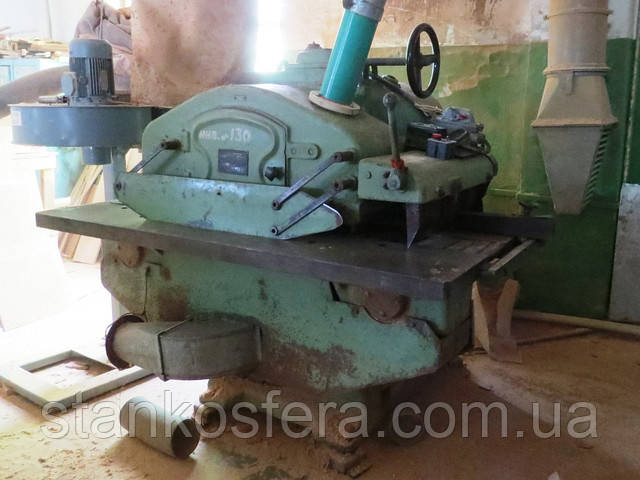

Однопильний прирізний верстат ЦДК-4-1 бв з гусеничною подачею, виробництва Тюменського верстатобудівного заводу.

Верстат ЦДК 4-1  широко застосовується у виробництві дерев'яних меблів і столярних цехах, призначений для точного прямолінійного прирізування і поздовжнього розпилювання пиломатеріалів і щитів у заданий розмір: дошка, що подається в верстат для розпилювання, або щит укладається на гусеничний конвеєр. притискними роликами із пружинами, розташованими в супорті. Підпружинені ролики регулюються по висоті залежно від товщини матеріалу, що прирізається.

Пиляльний блок має верхнє розташування, його вертикальне переміщення проводиться вручну за допомогою обертання маховика. Пиляльний блок має верхнє розташування, його вертикальне переміщення проводиться вручну за допомогою обертання маховика. Для забезпечення пропилу по всій товщині матеріалу, посередині гусеничного транспортера передбачений поздовжній паз для випуску пили зубів нижче поверхні заготовки.

Пиляльний блок має верхнє розташування, його вертикальне переміщення проводиться вручну за допомогою обертання маховика.

Лита чавунна станина коробчатої форми завдяки своїй конструкції та значній вазі добре справляється з вібрацією, в ній розміщені потужний електродвигун пильного валу, редуктор та варіатор механізму гусеничного подачі, зірочки з натягнутим на них гусеничним ланцюгом, пускове електрообладнання. З метою захисту електроприводу подачі від критичного навантаження в зірочці ланцюга передбачено запобіжний штифт, який зрізається при досягненні неприпустимого навантаження.

З метою запобігання зворотного викидання пилами матеріалу в верстаті передбачена захисна кігтьова система, що складається з двох рядів уловлювальних упорів, закріплених на супорті над конвеєром, що подає, під кутом до напрямку подачі заготовок.

Пила закривається закріпленим на корпусі супорта захисним кожухом на паралелограмних важелях, кожух верхнього супорта є також стружкоуловлювачем з патрубком, що підключається до ексгаустерної системи.

Технічна характеристика ЦДК-4-1:

Розміри розпилюваних заготовок:

- хв довжина – 600мм

- ширина - 250 ... 400мм

- Товщина - 10 ... 100мм

Діаметр пили 250 ― 400мм

Число пилок 1 шт.

Частота обертання пилки 3000/хв.

Швидкість подачі 15, 22, 30, 45 м/хв.

Розмір столу 77*1620мм

Сумарна потужність електромоторів 13 кВт

Габарити 1930/146/1485 мм
