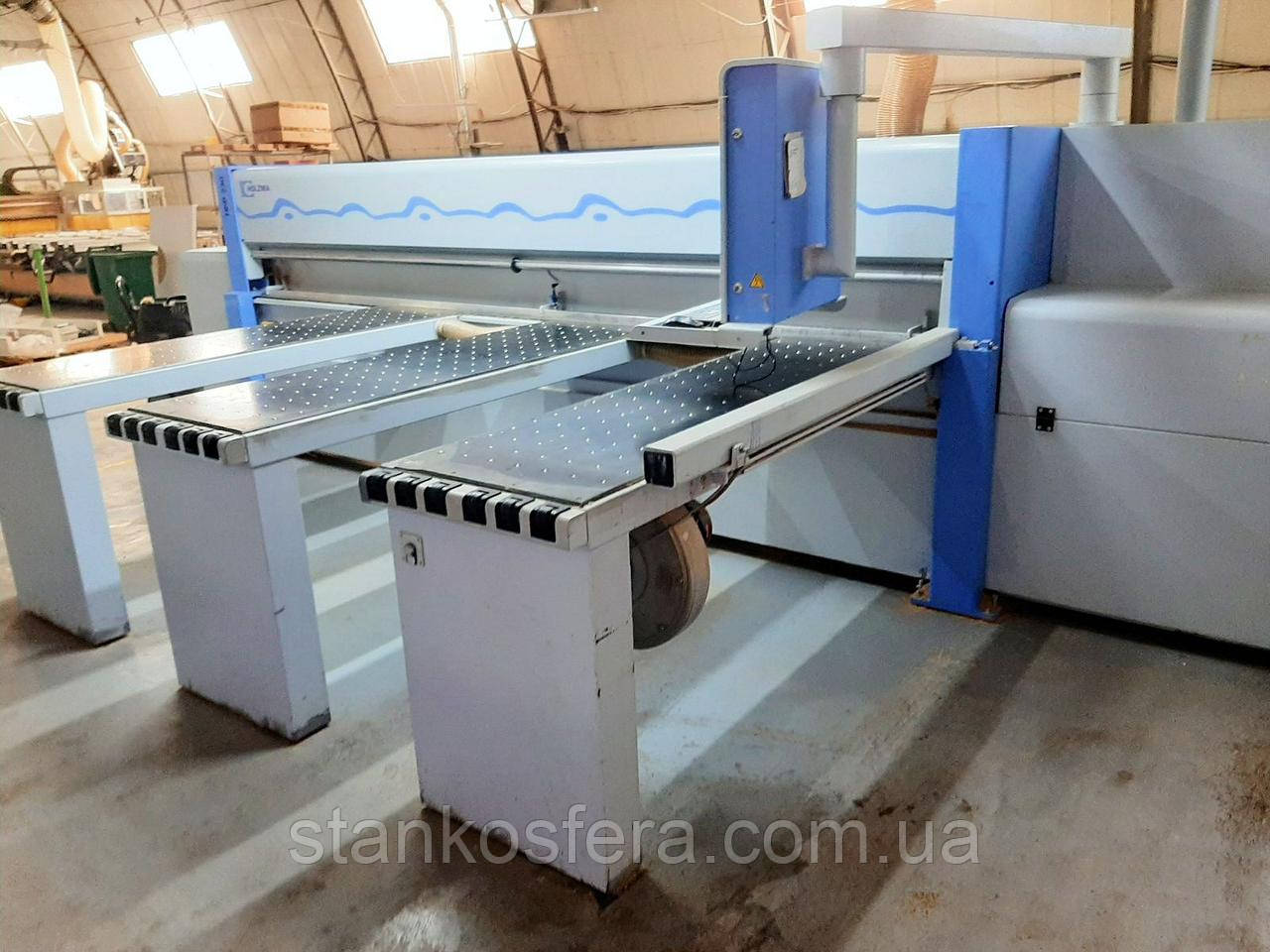

Holzma HPP 230 /38/38 Optimat пильний центр з ЧПУ бу 2012р. форматно-розкроювальний

Пильний центр з ЧПУ HOLZMA HPP 230 /38 /38 Optimat бу 2012 року в хорошому, справному стані, призначений для форматного розкрою ДСП та МДФ, як по одній плиті, так і пакетами.

Позиціювання подаваного пакета здійснюється через задній стіл, забезпечений високоякісними комбінованими профільними шинами з роликами.
Переваги: автоматизоване, покращене транспортування матеріалу.

За допомогою програмного штовхача проводиться жорсткий захоплення розкраюваної заготовки затискними цангами і переміщення на лінію різу.
Виконання у виді подвійної таврової балки → точності позиціонування на весь термін служби верстата.
Привід через асинхронний двигун → велика швидкість переміщення.
Гарантоване паралельне переміщення по зубчастій рейці і шестерні → немає необхідності в мастилі.
Активна система безпеки від Holzma → немає необхідності в захисних огорожах.
Вимірювання шляхи руху виконується через безконтактну електромагнітну вимірювальну систему, розроблену фірмою HOLZMA. Вона не піддається механічному зносу, чим гарантується точність вимірювань і після багаторічного використання.
Точність позиціонування +/- 0,1мм/м.; Нечутлива до пилу;

На програмному штовхачі встановлені чотири затискні цанги:
-  перша двопальцева, на позиції 75 мм;
-  решта однопальцеві, на позиціях 350/1050/2650 мм від кутової лінійки до середини.

Передній стіл пилкового центру Holzma HPP 230 /38/38 має велику поверхню, покриту зносостійким покриттям з пазами для позиціонування затискних цанг.
-  відсутність фрезеровок робочого стола → зберігається повна стабільність стола верстата;
-  проста і не дорога заміна покриття при¦зносі;
-  напрямок переміщення пильного диска проти стального кутового упору, завдяки чому виключається соскальзування плит.

Передні завантажувально-розвантажувальні столи.
-  три столи з повітряною подушкою, розмір кожного 1800х600 мм;
-  центральний вентилятор, крок сопел 80х80 мм;

Притискна балка з товстостінного багатокамерного алюмінієвого профілю, має повішену стійкість до будь-яких деформацій, в тому числі навантажень на скручування.
Привід з двох сторін відбувається через зубчасту рейку і шестірню:
-  рівномірний притиск по всій поверхні пакета;
-  притиск здійснюється безпосередньо з|обоє сторон|від лінії різу, за рахунок цього досягається оптимальна якість розкрою;
-  притискна балка з нішами для затискних цанг;
-  профіль притискної балки одночасно служить повітроводом для стружковидалення із зони різання – мінімум пилу у верстаті;
-  завдяки щодо невеликого власного  ваги мінімізований знос циліндра.

Пильна каретка ґрунтується на одній міцної сталевої конструкції (вага близько 300кг), з основним і підрізним агрегатами:
-  жорстка до скручування конструкція на весь термін експлуатації;
-  мінімальний знос |призмутичних роликів і відсутність необхідності використовувати опорні ролики;
-  привод пильної каретки здійснюється через зубчасту рейку і шестерню. Не вимагає мастила, в ній відсутні вібрації при дуже великих швидкостях переміщення. При цьому досягається дуже точное позиціонування і, відповідно, висока якість різу протягом всього терміну експлуатації станка;
Мала відстань (ок.100 мм) між лінією різу і лінією напрямних пиляльної каретки → стійкість і стабільність агрегату в процесі малого різання за рахунок;
-    моторизоване регулювання підрізної пили;
-    затискач пили при допомоги системи швидкої зміни  інструменту Power-Loc.

Пристрій кутового притиску.
Дозволяє вирівняти пакет перед процесом розкрою. Він інтегрований в пільну каретку, що є патентом фірми Holzma.
Переваги цієї системи (у порівнянні з варіантом, в якому ножа знаходиться на притискній балці) наступні:
-    час циклу зменшується  приблизно на 25%;
-     притиск смуга можливий по всій довжині різу;
-    сила притиску вирівнюючого ножа регулюється  в залежності від особливостей матеріалу.

Управління Power Control: CADmatic 4 – Practive.
Технічне забезпечення:
- ОС Windows XP;
-  плоский монітор TFT 17”;
-  дисковод DVD;
-  підключення USB /модем (аналоговий) за умови підведення до верстата окремої телефонної лінії можлива віддалена діагностика і сервіс верстата.
Програмне забезпечення CADmatic 4 – Practive
(російською мовою):
-  управління Cadmatic 4.0  при допомоги миші або функціональних кнопок на клавіатурі;
-  2D графічне зображення етапів розкрою  в динаміці процесу;
-  моделювання потоку деталей в реальному
часу;
-  докладна інформація про детали;
-  швидкий введення параметрів деталей завдяки чітким показникам розмірів;
-  можливість вибору швидкості подачі і числа оборотів основної пили (зручно для роботи з різними плитними матеріалами);
-  підтримка діагностики помилок графічно і  через відеоряд.

No2525-3 шт. Додаткова роликова шина спереду на столі з повітряною подушкою.

No8336 Документація і тексти управління російською.

Технічні характеристики - пильний центр HOLZMA HPP 230 /38 /38

Виступ пильного диска 55мм
Довжина різу 3800мм
Ширина різа (переміщення штовхача) 3800мм
Швидкість пильної каретки:
- робочий хід 1-60м/хв
- холостий хід, постійна 60м/хв.
Швидкість програмного штовхача: вперед/назад 40м/хв
Робоча напруга 400В/50Гц/три фази
Робоча висота стола 980мм
Основна пила 350*4,4*75мм, 5,5кВт
Підрізна пила 200*(4,4 – 5,4)*45мм, 1,1кВт
Витрата стисненого повітря 140Нл/хв, необхідний тиск 6бар
Необхідна продуктивність аспірації 4400 м3/година
