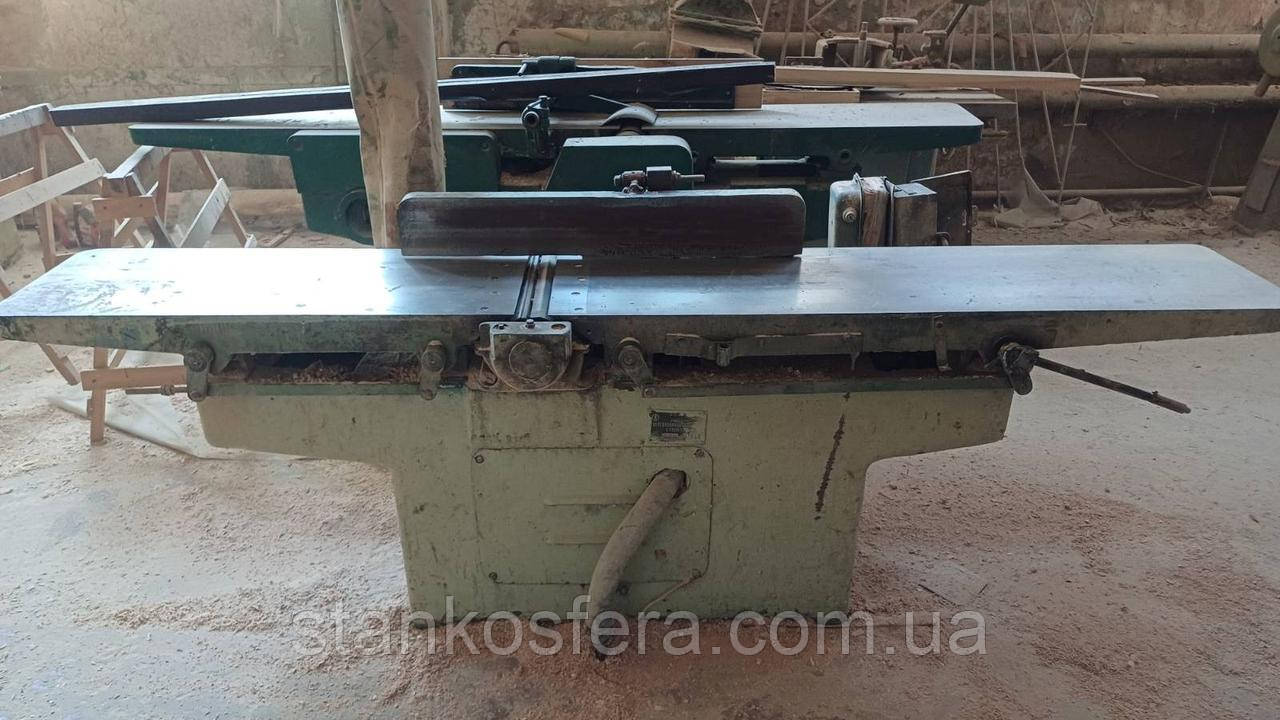

Фугувальний верстат СФ4-1 б/в з шириною стругання 400мм

Фуганок бу СФ4-1 в хорошому робочому стані 1987 року в ґрунтовному виконанні, з литою станиною і чавунними столами, місцезнаходження Дніпропетровська область.

Фугувальний верстат СФ4-1 призначений для прямолінійного одностороннього стругання виробів з деревини по площині і зняття фасок під кутом.
Суцільнолита станина коробчастої форми, всередині встановлений електродвигун приводу ножового вала, обертання на який передається клиновими ременями. Для їх натягу передбачено вертикальне переміщення підмоторної плити. Ремінна передача закрита кожухом. Опори ножового вала змонтовані в цілісному блоці зі знімними кришками, що дає змогу знизити механічні шуми і вібрації. Гальмування ножового вала здійснюється електродвигуном.
Передній і задній столи являють собою плити з ребрами жорсткості по нижній площині. Регулювання за висотою переднього і заднього столів верстата здійснюється за допомогою ексцентрикових валиків через систему важелів із приводом від рукоятки для переднього столу і гвинта з гайкою для заднього столу. З бічних боків встановлені щитки. Покажчик глибини стругання - лімб, поміщений у вікні. Напрямна лінійка переміщається поперек столу залежно від ширини матеріалу, що стругається, і може бути встановлена на потрібний кут у вертикальній площині до 45 градусів.

Особливості конструкції - верстат фугувальний СФ4-1:
- чавунна лита станина і столи, оброблені з високою точністю
- ножовий вал встановлений у жорсткому литому супорті

Технічна характеристика - фугувальний верстат СФ4-1 (бу):

Ширина оброблюваної заготовки макс. 400мм

Довжина заготовки мін. 410мм

Найбільша товщина шару, що знімається, 6мм

Довжина столів: переднього 1504, заднього 1004мм

Ширина столів 410 мм

Нахил бічної направляючої 0 - 45 градусів

Висота підйому столів: переднього 6, заднього 2 мм

Діаметр ножового вала 125мм

Кількість ножів на валу 2шт.

Частота обертання вала 5000/хв.

Потужність двигуна 2,8 кВт

Діаметр патрубка стружкоуловлювача 175мм

Продуктивність аспірації 1600куб.м/год.

Маса 620кг
