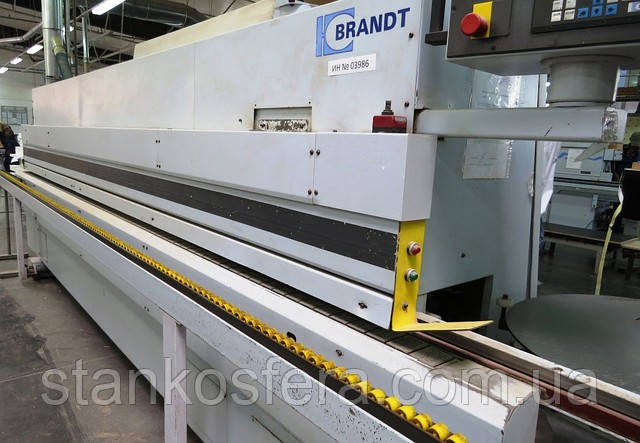

Кромкооблицювальний верстат Brandt KD78/2C бу (Німеччина, 2001р.)

Кромкооблицювальний верстат бу Brandt KD78/2C для облицювання кромок, торцювання, фрезерування, округлення кутів, циклювання, полірування.

Місцезнаходження Україна, Київська область.

Прохідний кромкооблицювальний верстат Brandt KD78/2C Optimat призначений для облицювання торців з використанням клею-розплаву меблевих деталей кромкою ПВХ, меламинированной папером, шпоном з рулону і в смугах, а також дерев'яними рейками.

Послідовність обробки крайки (агрегатний оснащення):

• попередній нагрів кромки заготовки
• нанесення клею і склеювання
• торцювання
• фрезерування проти і в напрямку подачі
• контурне фрезерування кутів
• циклювання
• полірування

Для досягнення високого якість приклеювання і зниження впливу температурних коливань у верстаті передбачений ІК-випромінювач для попереднього підігріву торця заготовки до нанесення клею.

Клейовий вузол Quick Melt з бункером для гранульованого клею розплаву скорочує час нагрівання до початку роботи і частоту заправок клеєм.

Інфрачервоний нагрівач для попереднього підігріву кромки заготовки забезпечує високу якість приклеювання.

Автоматичний магазин для рулонного і смугового кромочного матеріалу, вкл. тарілку для рулону діаметром 800 мм. Оснащення посиленими ножицями попереднього розкрою толстого кромочного матеріалу ПВХ/АБС товщиною макс. 3 х 45 мм

Безконтактний оптичним контроль відстані між подаються заготовками і матеріалом кромки.

Важка зона притиску з головним приводним пневматичним притискним роликом, а також з 2 неприводными допрессовывающими роликами.

Стандартне оснащення системою ручної центральної мастила транспортерної ланцюга.

Центрально регульований механізм верхнього притиску.

Система управління Brandt NC16 з поворотним пультом управління на вході верстата.

Модульна електрична оснастка для підвищеного комфорту при обслуговуванні.

Шумозахисний кожух, включаючи патрубок центрального видалення стружки діаметром 120мм, а також бункер збору стружки від циклевального агрегату з патрубком діаметром 100мм.

Торцювальний вузол з парою двигунів по 0,35 кВт для торцювання переднього і заднього звисів кромочного матеріалу з тягнучим торцювальним різом для високої точності.

Поворот для торцювання по прямій або зі зняттям фаски 0-15 градусів.

Оснащення пилками 100*32*2,6 мм, Z30

Два фрезерних агрегату по 2*0,55 кВт кожен для фрезерування верхнього і нижнього звисів кромочного матеріалу. Приводи розташовані один за іншим, з вертикальним і горизонтальним обмацуванням, агрегат вручну висувається в бік на 30мм.

Перестановка верхнього електродвигуна по висоті з механізмом верхнього притиску.

Цифрові покажчики для швидкого налаштування.

Шпиндельна перестановка для бічних ощупывающих роликів.

Діапазон нахилу 0-25 градусів.

Стандартне оснащення фрезами зі змінними пластинами 70*14,3*16мм, Z=4.

Агрегат контурного фрезерування з двома моторами (0,35 кВт, 200 Гц, 12000/хв.) для профільного фрезерування/зняття звисів передньої кромки на деталях пост - або софтформінг і скруглення кута на товстих кромках ПВХ. Робота з матеріалом кромки з масивної деревини можлива після попередніх випробувань. За вибором встановлюються радіусні або фасочные фрези.

Обмеження при використанні деталей пост - і софтформінг з порожнистої серединною частиною, а також тонкого меламінової або плівкового кромочного матеріалу і облицювального матеріалу пласти.

Радиусные фрезы диаметром 58/50*12*16мм, по четыре сменные твердосплавные пластинки.

Цикли с ощупыванием сверху, снизу и сбоку. Для снятия фаски или скругления предварительно фрезерованных кромок ПВХ. Перестановка верхнего устройства по высоте с механизмом верхнего прижима.

Полировальный блок с кругами сверху и снизу.

Технические данные - кромкооблицовочный станок Brandt KD78-2c:

Толщина кромочного материала 0,4-12мм

Разделение рулона макс. 3*45 или 0,8*60мм

Заготовка: высота 8-55, ширина мин. 65, длина от 160 мм

Швидкість подачі 14м/хв (при використанні агрегату профільного фрезерування швидкість подачі автоматично перемикається на 11 м/хв)

Електрика 400 В - 3 фази - 50 Гц

Стиснене повітря 7 бар

Встановлена потужність 14кВт

Загальна довжина 6240мм

Вага 2400кг
