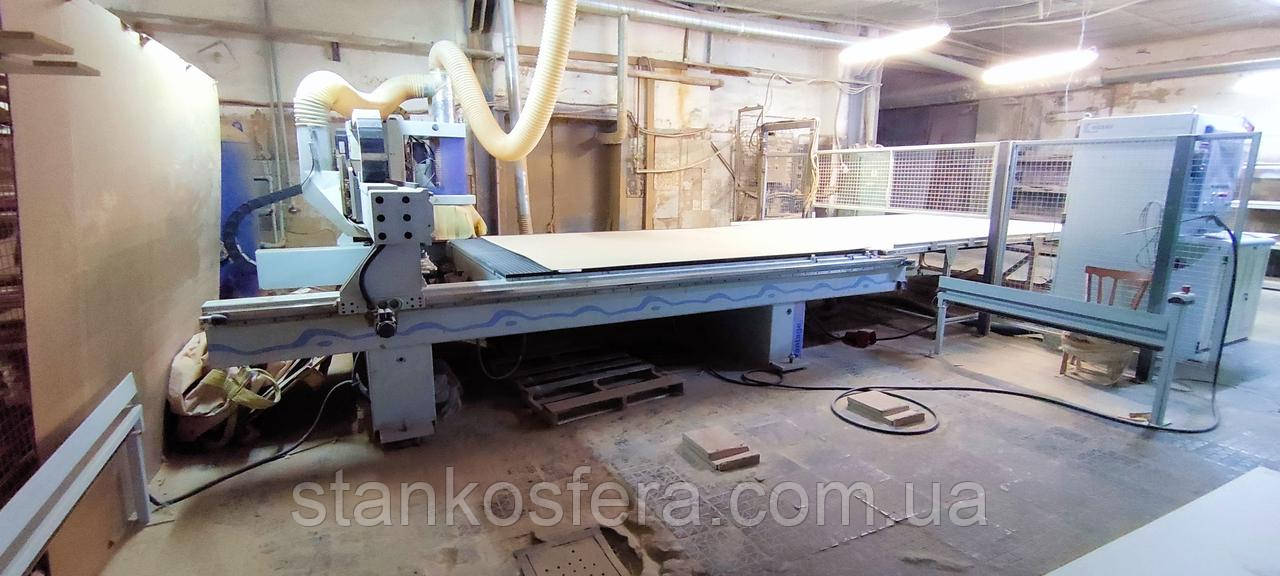

Обробний центр нестінг Weeke Vantage 28M б/у 2011р.

Weeke Vantage 28M нестинговий обробний центр бу 2011 року для обробки ДСП та МДФ за технологією нестинг, місцезнаходження Київська область.

Обробний центр із ЧПУ портальної конструкції Weeke Vantage 28M.

БАЗОВИЙ ОБРОБНИЙ ЦЕНТР WEEKE VANTAGE 28M
- опорна рама у стабільному портальному виконанні
- портал переміщається у напрямку Х
- поперечний супорт переміщається у напрямку Y та Z
- фарбування: лак сірий RDS 240 80 05
- відведення стружки безпосередньо із зони обробки
- аспіраційний патрубок для приєднання до аспірації

НАПРЯМНІ І ПРИВОДИ
- високоякісні лінійні напрямні
- подвійний (синхронний) привід із зубчастою рейкою по X та Y, шарико-гвинтовий шпиндель у напрямку Z

Шлях переміщення по осях:
X = 3938мм
Y=2652мм
Z=245мм

- цифрова приводна система у напрямку X, Y, Z
- швидкість переміщення по осях:
Векторна швидкість:
X/Y=96м/хв,
Z=25м/хв
Складається з:
- двигунів з оптичними датчиками з високою роздільною здатністю, що не вимагають обслуговування, гарантують високу точність
- Цифрових приводних регуляторів, що гарантують підвищену надійність

МАТРИЧНИЙ СТІЛ 3100*2250MM
MATRIX з пазами в растрі для кріплення шаблонів, присосок та заготовок. Пази підготовлені для укладання гумового шнура ущільнювача.
Складається з:
- Вакуумна система для фіксації панелей
- два вакуум-генератори сумарною продуктивністю 600/720м3/ч
- три опускні пневматичні алюмінієві упори з кінцевими датчиками
- 30 м гумового ущільнювача
Товщина оброблюваних елементів трохи більше 100мм

АГРЕГАТНА КОНФІГУРАЦІЯ WEEKE VANTAGE 28M

F1-HSK63-9 KW
Шпиндель для автоматичної заміни фрез у комбінації із магазином зміни.
Шлях переміщення: дивись план оснащення, що додається.
Кріплення: HSK63
Захоплення: автоматично
Напрямок обертання: вправо/ліворуч
Число оборотів: 1250-24000/хв
програмується безступінчасто
Привід: трифазний двигун з регулюванням частоти
Макс. потужність: до 7,5/9 кВт (при постійному/змінному навантаженні) (S1/S6-50 %)
Мастило шпинделя: мастило на тривалий період експлуатації
Охолодження: повітряне
Установка на гібридний підшипник (кераміка), незначне тертя, жорсткість конструкції та максимальний термін експлуатації.

ОБДУВАЛЬНЕ СОПЛО
В аспіраційному кожусі вбудовано соуру для обдувки. Активація здійснюється за допомогою програмованої кнопки на пульті.

W12 ЗБОКУ
Автоматичний магазин із 12 місцями.
Розташування: на станині
Кріплення: HSK63
Вага: макс. 5 кг загальної ваги, вкл. кріплення HSK
Діаметр: 135 мм при повному завантаженні (макс.12 фрез)
Час зміни: прим. 10 до 18 сек
Інтегроване до магазину допоміжне місце Pick-Up

POWER CONTROL PC85
Сучасна СУ базується на Windows - PC

Технічне забезпечення PC85:
- SPS згідно з міжнародною нормою IEC 61131
- Windows ХР (US) embedded
- IntelCore 2 Duo-Prozessor
- TFT кольоровий монітор 17 дюймів
- 1 SATA-жорсткий диск 160 Гбайт
- центральне USB підключення на пульті
- підключення до мережі ETHERNET 10/100 Мбіт RJ45 (без Switch)

Програмне забезпечення РС85:
- основа ЧПУ РС85:
- колійним керуванням та паралельним переміщенням за допомогою багатоканальної техніки
- функцією Look – Ahead для забезпечення оптимальних швидкостей на переходах
- динамічне попереднє керування для точного ведення контуру

- Програмний пакет РС85 із графічними програмами обслуговування

- банк даних із інструменту з графічним зображенням

- ПЗ для виробничих специфікацій для управління та створення виробничих специфікацій для індивідуального виробництва. При цьому можна вводити інформацію щодо послідовності виробничих процесів, необхідної кількості деталей, робити примітки щодо обробки.

- Schuler MDE Basic для обліку параметрів верстата
Для врахування кількості оброблених деталей

- Функція усунення для правої програми у лівого упору і лівої - у правого упора.
- 3D NC-симуляція та розрахунок часу

Софт для графічної симуляції ЧПУ в 3D, включаючи розрахунок часу з точністю +/- 10%. Оптичне відображення сповіщень про помилки, а також перевірка позицій вакуумних присосок.

- Функція оптимізація робочого столу по укладанню деталей для верстатів з ММС на всьому столі або на відповідній половині.
Додаткова оптимізація обробки економії процесів зміни інструмента.

Пакет програмного забезпечення для окремого ПК:
- WoodWOP для графічного, інтерактивного складання процесів ЧПУ

- woodWOP DFX Basic для з'єднання 2D CAD з woodWOP
- Імпорт 2D DFX файлів
- Конвертація здійснюється згідно з встановленими профілями (правила)
- Відображення геометрії, схем та елементів креслень
Обробний центр нестинг Weeke Vantage 28M бу 2011р. Детальніше: https://stankosfera.com.ua/ua/p1786793780-obrabatyvayuschij-tsentr-nesting.html
- WoodWOP Mosaic для керування файлами WoodWOP із графічним попереднім переглядом
- за допомогою drag and drop (перетягування мишею) програми можуть завантажуватися та доповнюватись

- WoodType для складання послідовностей фрезерної обробки для розчерків та текстів для всіх доступних шрифтів Windows True-Type. Працює лише під Windows NT4, W2K, XP або Vista.

№0244
4 пневматично опускаються упори змонтовані попереду праворуч

№0724
Додатковий вакуумний насос 300 м3/год для підвищення загальної продуктивності вакууму

№6531
Для вимірювання довжини кінцевого інструменту.
Після заміни інструменту здійснюється контроль довжини та звіряється з даними з бази даних інструментом.

№6503
Ручний термінал з потенціометром та аварійним вимикачем для керування верстатом (наприклад, при налагодженні складних програм обробки)

№0303
Обробний центр має автоматичний механізм зіштовхування, змонтований на порталі, для зсуву підкладки та інтегрованої аспірації для її очищення. За допомогою механізму можна зрушувати готові заготовки (нестинг) та захисні плити у певній послідовності вправо чи вліво.
Інтегрована аспірація має такі варіанти послідовності дій:
- очищення поверхні заготовок
та/або
- очищення підкладки після зсуву
та/або
- очищення столу обробного центру перед переоснащенням
Відповідна координата Z автоматично встановлюється програмно.
Рекомендуємо для цієї функції використовувати опціон із повітряною подушкою (No 0272).

№0322
Аспіраційний канал на виході знизу для очищення під час зсуву. Заготівлі, що зсуваються на стрічковий транспортер або вантажний стіл, переміщуються над аспіраційною решіткою. Можливе ручне регулювання по висоті. У момент зсуву деталей відбувається включення аспірації. Діаметр патрубку для підключення: 160 мм.

№0311
Стрічковий конвеєр 4000*2100/2250мм із алюмінієвого профілю
Гладкий ПУ-ремінь, стійкий до стирання
Навантаження 60кг/кв.м., загальне навантаження 150кг
6 ніжок з гвинтовою опорою
