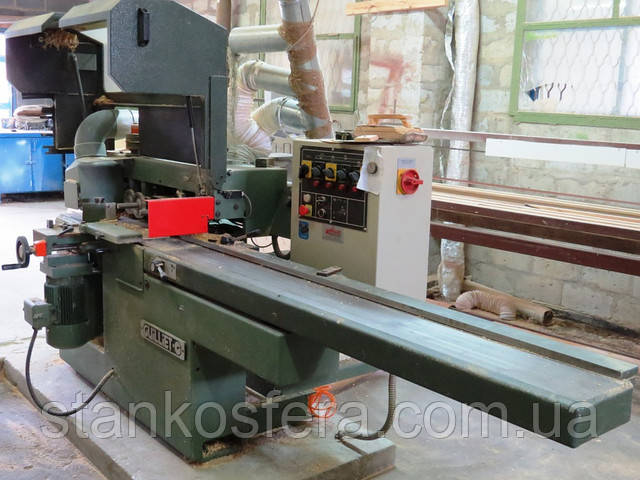

Чотиристоронній верстат бу Guilliet KXY (Франція) 1991 р.

Чотиристоронній строгий верстат Guilliet KXY (Франція) призначений для виготовлення профільних погонажних виробів: меблевих профілів з MDF, статевої дошки, вагонки, брусків, готівника, заготівок для виробництва вікон, плінтусу та ін.

Верстат вирізняється компактним і водночас надійним виготовленням, високою точністю та стабільністю оброблення, можливістю швидкого переналадання. Належить до промислового класу верстатів і розрахований на тривалу інтенсивну експлуатацію.
Обладнаний чотирма оброблювальними шпиндельними вузлами:
— горизонтальний шпиндель знизу
— вертикальний шпиндель зліва
— вертикальний шпиндель праворуч
— горизонтальний шпиндель зверху
Сталева зварна станина забезпечує необхідну жорсткість і стабільність упродовж великого терміну експлуатації.
Вхідний стіл верстата має вертикальне регулювання, виготовлений із чавуну з низьким коефіцієнтом тертя й підвищеною стійкістю до зношування.
Права напрямна на вході верстата регулюється в поперечному напрямку за допомогою паралелограмного механізму.
Шпинделі обладнані незалежними приводами високої потужності.
Трансмісія шпинделей із містить у своїй конструкції загартовані шестерні та кардані вали.
Швидкість подавання безступенево регулюється з пульта керування.
Шпинделі верстата обладнані пристосуванням для швидкого регулювання.
Усі органи керування верстатом розташовані на лицьовій частині верстата та зроблені з урахуванням вимог ергономіки.

Технічна характеристика:

Переріз оброблюваної заготовки макс. 180 х 120 мм

Характеристики приводів і шпинделей:

— горизонтальний шпиндель знизу 3,7 кВт; діаметр шпинделя 30 мм; довжина затискача інструмента макс. 190 мм; частота обертання 6000 об./хв.
— вертикальний шпиндель зліва 3,7 кВт; діаметр шпинделя 30 мм; довжина затискача інструмента макс. 130 мм; частота обертання 6000 об./хв.
— вертикальний шпиндель праворуч 3,7 кВт; діаметр шпинделя 30 мм; довжина затискача інструмента макс. 130 мм; частота обертання 6000 об./хв.
— горизонтальний шпиндель зверху 5,0 кВт; діаметр шпинделя 30 мм; довжина затискача інструмента макс. 190 мм; частота обертання 6000 об./хв.

Довжина стола 2100 мм

Швидкість подавання ступенева 6 або 12 м/хв.

Потужність приводу подавання 0,55 кВт

Електропід'єднання 380 В/3 фази/50 Гц; 38 А

Габарити верстата 4000 x 1700 x 1800 мм

Вага верстата 1500 кг
