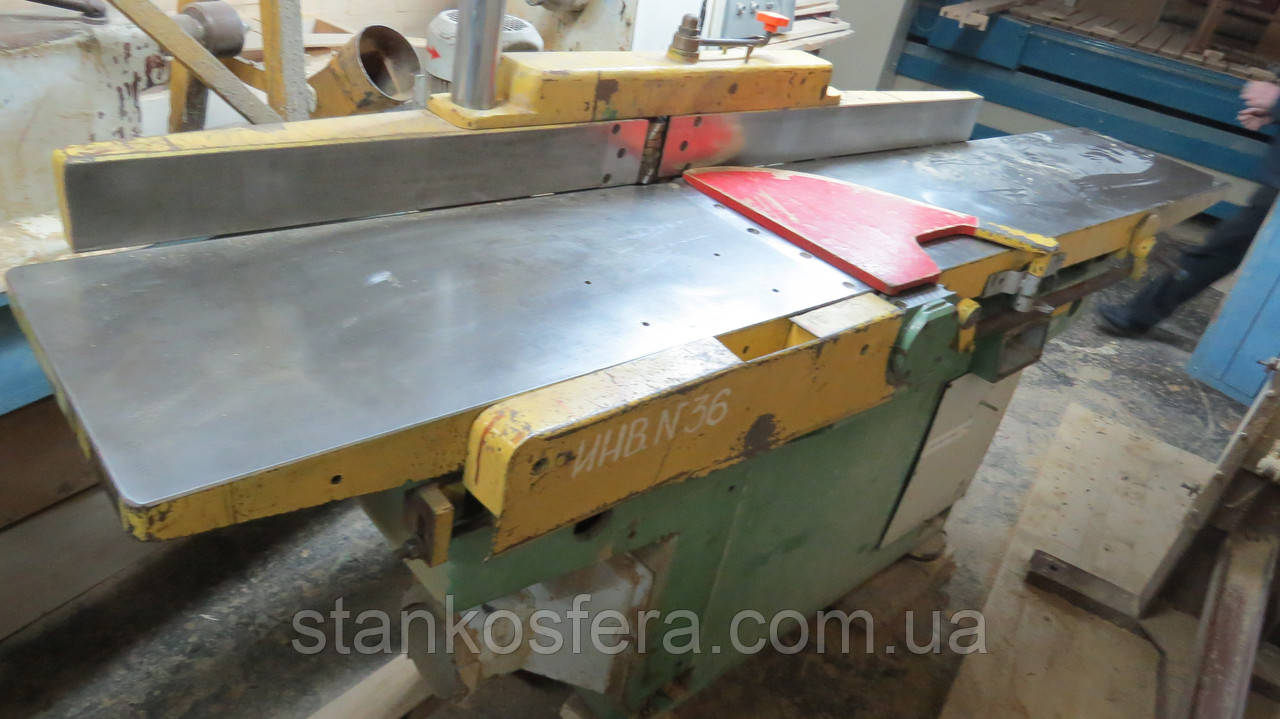

Фугальний верстат бу С2Ф4-1К двосторонній із шейперним валом: ширина стругання 400 мм, висота стріжки 100 мм

Верстат фуговий С2Ф4-1 має два оброблювальні агрегати: горизонтальний ножовий вал зі змінними твердосплавними пластинками і вертикальну ножову головку та призначений для прямолінійного стругання виробів із деревини на площині з двох сторін із точним дотриманням кута 90 градусів.

Фуганок бу обладнаний валом зі змінними ножовими пластинками, який забезпечує високу чистоту струганої поверхні, низьку шумність і великий ресурс із заточування.

Суцільнолита станина коробчастої форми, всередині встановлений електродвигун приводу ножового вала. Обертання ножового валу передається клиновими ременями. Для натягування ременів передбачено вертикальне переміщення підмоторної плити. Ремінне передавання закрите кожухом. Опори ножового вала змонтовані в суцільному блоці зі знімними кришками, що дає змогу знизити механічні шуми та вібрації від обертання ножового вала. Гальмування ножового вала відбувається через ремінне передавання електродвигуном.
Передній і задній столи являють собою литі з чавуну плити з ребрами жорсткості по нижній площині. Регулювання за висотою переднього та заднього столів верстат здійснюється за допомогою ексцентрикових вадел через систему важелів із приводом від ручки для переднього столу та гвинта з гайкою для заднього столу. З боків стола встановлені щитки. Покажчик глибини стругання — лімб, поміщений у вікно щитка.

Фугальний верстат С2Ф4-1 (бу) має вертикальну ножову головку, яка встановлена на задній напрямній лінійці та приводиться у обертання від окремого електроприводу. Для базування заготовки під час оброблення її бічного боку верстат обладнаний передньою й задньою напрямними лінійками. Передня лінійка має регульоване переміщення в поперечному напрямку, завдяки чому встановлюється необхідна товщина шару деревини, що знімається.

Чавунна лита станина та чавунні литі столи, виготовлені з високою точністю забезпечують ефективне гасіння вібрацій і отримання струганих поверхонь високої якості. Ножовий вал і головка встановлені в жорстких литих супортах

Технічна характеристика — фуганок С2Ф4-1 (бу):

Ширина стругання шейперним ножовим валом до 400 мм

Висота стругання 10 — 100 мм

Найменша довжина заготовки 400 мм

Найбільша глибина знімного шару:

- горизонтальним ножовим валом — 6 мм

- вертикальною ножовою головкою — 8 мм

Розміри столів:

- загальна довжина — 2508 мм

- ширина 412 мм

Висота підіймання столів:

- переднього столу 6 мм

- заднього столу 2 мм

Діаметр ножового вала 125 мм

Діаметр патрубка стружкоуловлювача 175 мм

Частота обертання:

- горизонтального ножового вала 5100 мм

- вертикальної ножової головки 7000 мм

Потужність електродвигунів приводів:

ножового вала — 3 кВт

ножової головки — 1,5 кВт

Габаритні розміри верстата 2564 х 878 х 1145 мм

Вага верстата 860 кг
