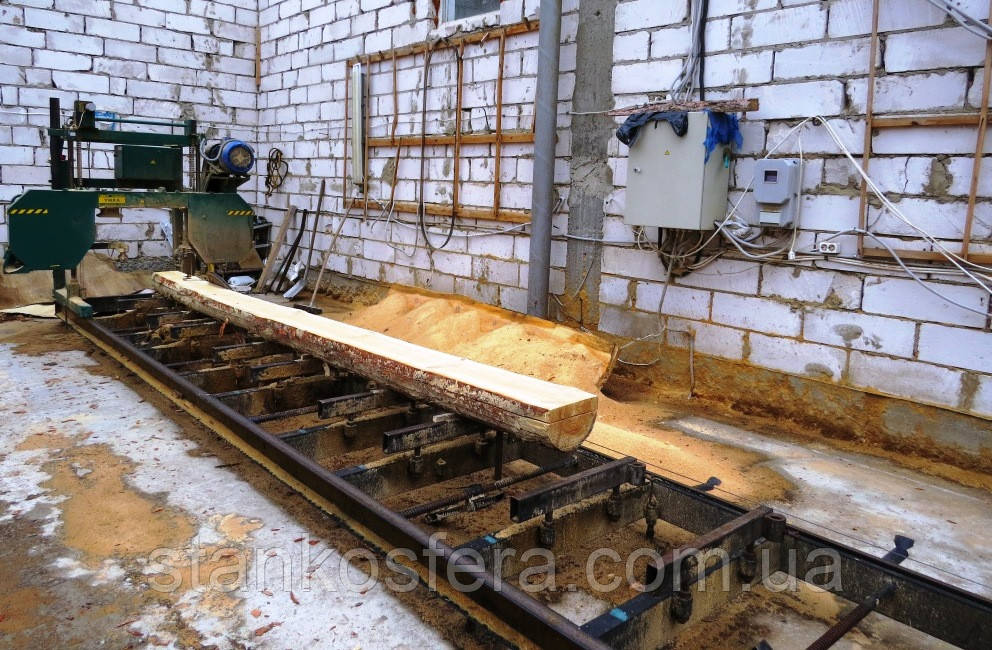

Стрічкова пилорама бу Магр "Розумка" СЛП-6.5 з автоматичним подаванням, 2008 року

Горизонтальна стрічкова пилорама бу Магр СЛП-6.5 "Розумка" призначена для поздовжнього розпилювання колод заввишки перерізу до 1000 мм, завширшки перерізу до 850 мм і завдовжки до 6500 мм, а також розкрою необрізної дошки на брус або обрізну дошку. Перевагами цієї пилорами є автоматизоване подавання та регулювання висоти пиляння, керовані системою на базі промислового контролера австрійського виробництва. Система керування дає змогу тримати в пам'яті до 18 готових програм пиляння, зокрема товщину розпилювання на дошки та швидкість подавання, у такий спосіб зменшуючи час на підготовку розпилювання.

У пілорозарі Магр СЛП-6.5 "Розумка" подавання пиляльного агрегату вздовж станини виробляються електромеханічно. Вертикальне переміщення пиляльного вузла для завдання товщини відпилюваної дошки здійснюється електроприводом із гвинтовим передаванням, величина вертикального переміщення задається спеціальною електролінійкою. Точність позиціювання пиляльного механізму за вертикаллю становить + 0,1 мм. Параметри оброблення й керування пилорамою зображаються на дисплеї з діагоналлю 3 дюйми та зберігаються в енергонезалежній пам'яті блока керування.

Автоматизований цикл розпилювання колоди, що має можливість оптимізації режиму різання для кожного виробничого завдання, сприятливо впливає на якість кінцевого продукту, мінімізуючи вплив сіркових помилок оператора. Швидкість подавання пиляльної каретки в такому режимі встановлюється автоматично максимально можлива залежно від щільності деревини, структури (сучків), зміни товщини, ступеня затуплення пили, у такий спосіб досягається максимальна продуктивність без перевищення критичного навантаження на верстат.

Верстат обладнаний датчиком контролю натягу пили — за недостатнього натягу або обриву відбувається автоматична зупинка.

Розбірна на дві частини рама полегшує монтаж, демонтаж і перевезення пилорами.



Технічна характеристика:

Найбільші габаритні розміри заготовки:

- довжина до 6500 мм

- ширина до 850 мм

- висота до 1000 мм

Довжина стрічкової пили 4320 мм, +/- 110 мм

Точність позиціювання пиляльного супорту  + 0,1 мм

Діаметр шківів стрічкової пили 542 мм

Швидкість різання стрічкової пили 32 м/с

Номінальний розмір пиляльної стрічки (довжина/ширина/ширина) 4320+110/0.9-

1,2 / 32-50 мм

Потужність приводу електропідіймання 0,37 кВт

Потужність привода пили 11,0 кВт

Габаритні розміри:

- довжина 8650 мм

- ширина до 2100 мм

- висота до 2250 мм
