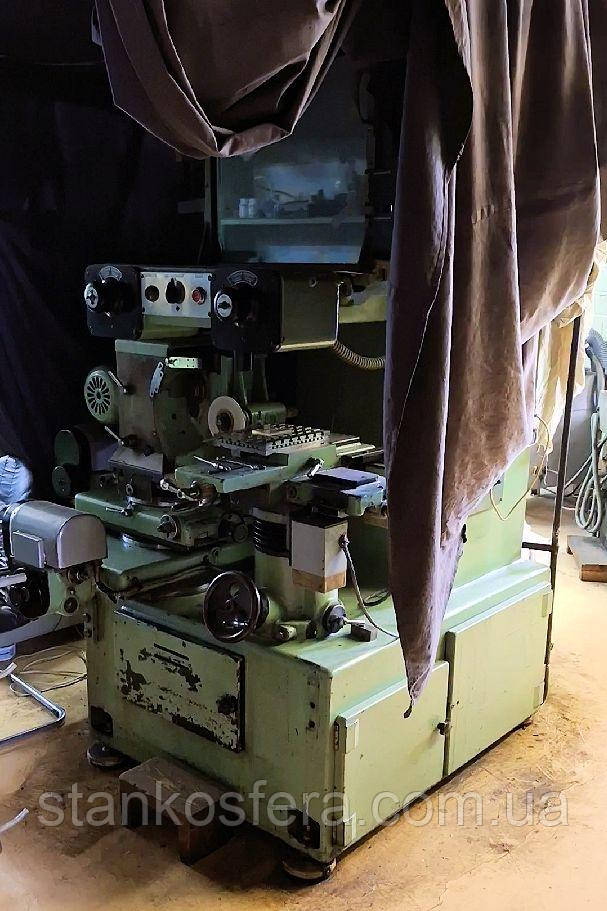

Профілешліфувальний верстат 395М бу оптичний ОПШ для шліфування профільних ріжучих пластин із твердого сплаву

395М верстат профілешліфувальний оптичний бу в хорошому робочому стані, доступний для купівлі за безготівковим розрахунком, місцезнаходження Київ.

Верстат профілешліфувальний оптичний 395М призначений для високоточного шліфування пластин складних контурів, утворених прямими лініями, дугами кіл і кривими різної форми.

Головною особливістю верстата ОПШ 395М є наявність екрана, на який проєктуються оброблювані вироби і шліфувальний круг. На екран накладається креслення деталі на кальці в масштабі 50:1. Обробка ведеться суміщенням зображення круга з контуром креслення. Переміщення супортів шліфувального круга вздовж профілю здійснюється вручну або механічно за допомогою електродвигунів постійного струму з реостатним регулюванням числа обертів.

Зворотно-поступальний рух полозок шліфувального круга здійснюється автоматично за допомогою електродвигуна через кулісний механізм.

Технічна характеристика:
Найбільші розміри шліфованого виробу 150*60*78мм
Висота профілю шліфованого виробу не більше 48мм
Розмір площини безпосереднього шліфування при збільшенні
- 50х 10*10мм
- х25х 20*20мм
Розмір площини шліфування з використанням еталонних плиток 150*60мм
Основні рухи супортів шліфувальної головки:
Поворот нижнього супорта ±45°
Переміщення нижнього супорта в поперечному напрямку 150мм
Поворот верхнього супорта ±45°
Вертикальне переміщення столу разом із колонкою 100мм
Поздовжнє переміщення, 60мм
Поперечне переміщення 150мм
Максимальний діаметр шліфувального круга 125мм
Швидкість обертання 3500/хв.
Збільшення оптичної системи 01:50,5
Робоча площа екрану 500*500мм
Тип оптичного проєктора ІЗП-25
Привід і електрообладнання:
Кількість електродвигунів 4
Шпиндель 0,65кВт
Габарити (довжина*ширина*висота) 1485*1600*2000мм
Маса 1500кг
