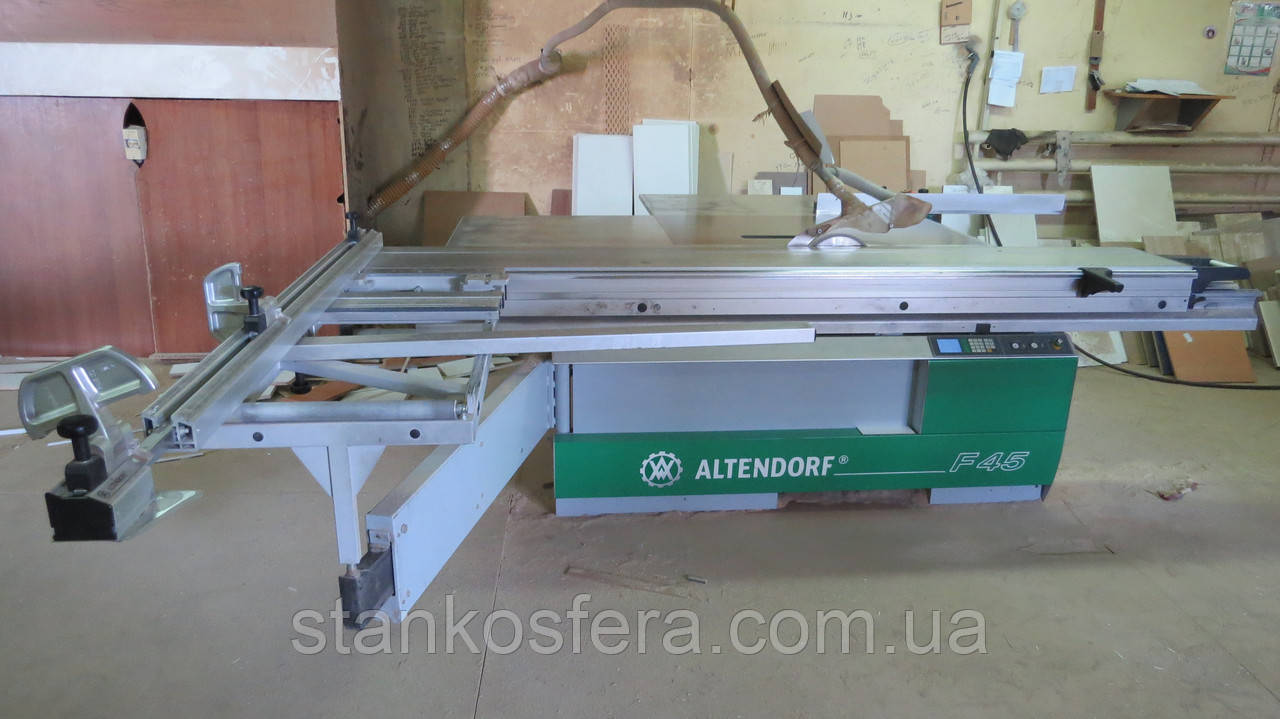

Форматний верстат Altendorf F45 бу 2008 р. для розкрою ДСП з головною пилкою до 500 мм

Форматно-розкроєний верстат Altendorf F45 для розкрою ДСП б/в 2008 року випуску в під'єднаному та повністю справному, гарному стані (Кіївська зона).

Цей форматний верстат Altendorf F45 додатково обладнаний цифровими індикаторами розмірів Digit на паралельному та кутовому упорах, завдяки чому досягається найвища точність розкрою та продуктивність. У разі знятих фланцях підрізної пили можливе використання головної пили діаметром 500 мм, водночас висота пропилювання становитиме 175 мм, що дуже цінне під час розкроювання будівельного бруса або панелей.

F45 — флагманська модель німецької фірми Altendorf, що беззаперечно заслужив репутацію найдовговічнішого та "тварини" форматно-розкрочкового верстата, водночас легкого в керуванні та забезпечує високу продуктивність. Призначений для точного форматного розкрою ламінованої ДСП, а також широкого спектра інших матеріалів: OSB, MDF, фанери, масиву деревини, меблевого щита, картону, формостійких пластмас, алюмінію й алюмінієвих сплавів.

Розкроєний станок Altendorf F45 має такі важливі особливості, як зручність і швидкість настроювання, завдяки унікальній панелі керування, яка дає змогу здійснювати електромоторне перестановлення рівня та нахилу пиляльного агрегату, положення підрізного агрегату за двома осями, має цифрові індикатори кута нахилу пилу та числа обертів головної пили.

Станина форматно-розкрокового верстата Altendorf F45 має найвищу жорсткість, доступну для цього типу обладнання. Конструкція нескладного каркаса надійно гасить вібрації, забезпечуючи більшу стабільність.
У верстатах Altendorf використовуються двигуни, що забезпечують рівномірне тягове зусилля й обертання без биття за будь-яких обертів, з дуже простим перемиканням швидкостей. За своєю конструкцією пиляльний агрегат не вимагає мастила або іншого технічного догляду. Завдяки масивним поворотним сегментам, що рухаються напрямними пазами, пиляльний агрегат можна встановлювати точно під потрібним кутом. Кут нахилу пила виводиться на цифровому індикаторі з точністю до десятої частки градуса.

Підрізний агрегат з електромеханічним настроюванням в осьовому та радіальному напрямках. Програмування висоти підрізної пили, прискорене переміщення диска за висотою. Передбачені два темпи регулювання кута нахилу пиляльного агрегату: прискорений для швидкого переміщення в потрібну позицію та уповільнений хід для точного підведення в позицію. Кут нахилу пили виводиться на цифровому індикаторі з точністю до десятої частки градуса. Пиляльний вузол має антивібрацію.

Система керування дає змогу відрегулювати положення підрізної пили за вертикальною та горизонтальною осі під час робочого верстата — для цього досить вибрати з екранного меню відповідні позиції та ввести потрібні значення. Загальне значення висоти підрізного диска зберігається в пам'яті системи, і під час наступного вмикання підрізувач знову встановить цю позицію. Для підвищення безпеки робіт під час вимкнення приводів підрізна пилка автоматично забирається під робочий стіл.

Великий захисний ковпак забезпечує найефективніше видалення стружки та пилу над розфарбованою плитою. Його конструкція оптимізованої форми, що не має аналогів, пройшла перевірку незалежних експертів і за всіма пунктами отримала найвищі оцінки. Ковпак легко переміщається лінійними напрямними, і за потреби його можна легко відвести з робочої зони.

Рухома каретка двороликова каретка була та залишається принциповою особливістю системи форматного розкрою, винайденої Квадратом Альтендорфом. До  справжнього часу не з'явилося жодної системи подавання аналогічного призначення, яка перевершувала б двороликову каретку Altendorf за легкістю й точністю ходу, жорсткості та водночас невимогливості до обслуговування. Довговічність каретки досягнута завдяки застосуванню вертикальної системи сталевих напрямних із ходовими роликами великого діаметра. Конструкція напрямних каретки унеможливлює несприятливий вплив стружки та деревного пилу. У конструкції каретки з алюмінієвого сплаву високої якості застосовані багатокамерні порожнисті профілі, що забезпечує їй високу опірність різним деформаціям, як-от вигин і скручування.

Система керування забезпечує найвищий рівень дружньості до користувача, наочності, надійності та комфортності. Блок керування обладнаний РК-екраном, на якому чітко зображаються всі цифрові значення. Зелені кнопки призначені для вибору функції, білі кнопки слугують для прямого введення цифрових значень. Кнопки керування й цифрові індикатори надійно захищені від пилу.

Функції з доступом до керування через пульт:
― введення з клавіатури значень для висоти та кута нахилу пиляльного диска (для програмованого керування);
— цифрова індикація кута нахилу пили з точністю до 0,1 градуса;
— цифрова індикація числа обертів пили;
― безступеневе регулювання за допомогою кнопок «+» і «-» кута нахилу пиляльного вузла, висоти пил, осьового положення підрізної пилки;
― просте калібрування осей;
― діагностика стану верстата;
― облік відпрацьованого годинника;
USB-порт для передавання та збереження робочих даних;
Вибір мови меню, пам'ять на 20 програм форматного розкрою, зокрема з пропилюванням під непрямим кутом зліва від поздовжнього упору.

Ширина розкрою праворуч 1300 мм, плита для розширення столу сталева з пофарбованою поверхнею.

Установлення довжини різання проводиться вручну за шкалою.

Технічна характеристика:
• довжина каретки 3000 мм, довжина різання з підрізною пилкою 2905 мм
• нахил пиляльного вузла 0 — 45 градусів
• діаметр головної пили максимальний 500 мм, великий захисний ковпак на кронштейні
• привод головної пили потужністю 5,5 кВт, 3 частоти обертання: 3/4/5 тис. хв-1, встановлення вручну
• автоматичне гальмо головної пили
• D підрізної пили 120 мм
• привод підрізної пили 0,75 кВт, частота обертання 8200 хв-1
• подовження робочого стола на 840 мм (пліта з анодованого алюмінію)
• ширина стола праворуч 1300 мм
