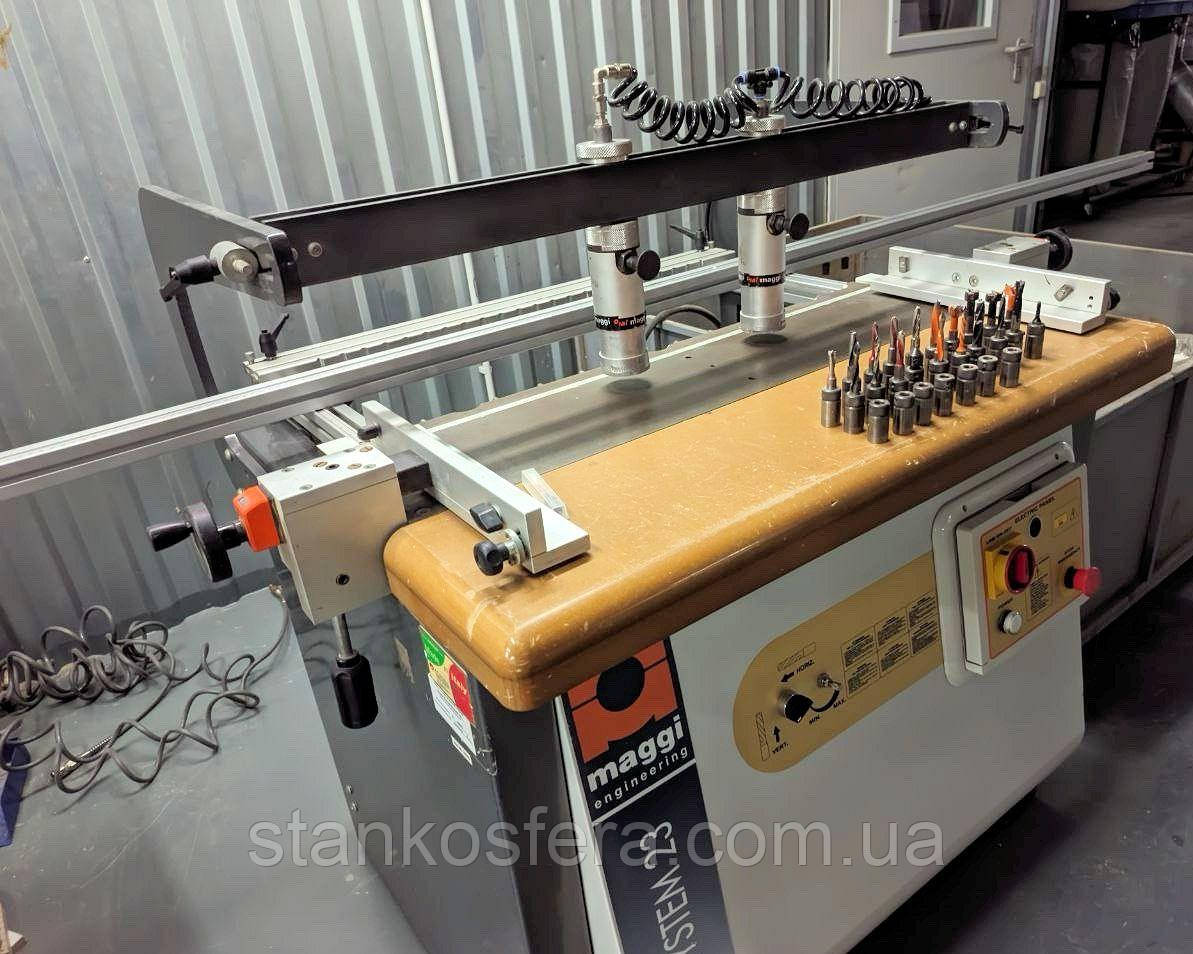

Свердильно-присаджувальний станок Maggi BS 23 бу 2004р. з лінійками та цангами

Maggi BS23 свердлильно-присаджувальний верстат бу в хорошому технічному стані, місцезнаходження Україна. Використовувався зрідка для свердління отворів в торцях профілів під з'єднання на круглі шканти, основний обсяг операцій виконувався на іншій одиниці.

Багатошпиндельний свердлильно-присаджувальний верстат Boring System 23 (Maggi Engineering ― виробнича фірма з Італії) з оснащенням багатошпиндельною головкою на двадцять три вали призначений для виконання операцій торцевого та пластового свердління в меблевих деталях, відрізняється зручністю в роботі та винятковою точністю для цього класу свердлилок завдяки упорам зі лічильниками, спіральному шаблону для швидкої установки глибини свердловки та якісної лінійки з відкидними прапорцями.

Конструкційні особливості та переваги - свердлильно--присаджувальний верстат Maggi BS23:

Свердлильна голова на супорті, що нахиляється, з 23 валами в ряд з міжосьовим інтервалом 32мм: одинадцять, пофарбованих у червоному, мають напрямок обертання вліво, дванадцять, пофарбованих чорним ― вправо. Три з них, завдяки спеціальній виїмці гребінці, допускають застосування чашкових фрез до 40 мм для формування вибірок під петлю.
підйом і опускання блоку проводиться пневмоштовхачем, керованим з пульта управління на лицьовій стороні станини, при цьому можливе стопоріння супорта під потрібним кутом від 0 до 90 градусів.

ДСП або дерев'яна деталь надійно притискаються парою пневмоциліндрів на верхній консолі, що забезпечує точну реалізацію обробки. Пневмопритиски призначаються для утримання від усунення, при цьому гарантують захист рук оператора. Притискні циліндри легко переміщуються і легко фіксуються на балці для оптимального розміщення.

Робочий стіл складається з координатної сталевої плити та стільниці з MDF 1000*410мм із покриттям високої твердості, що перешкоджає пошкодженню поверхні декоративного шару.
Координатні упори з цифровими лічильниками служать високоточного виставлення розмірів з точністю до 0,1мм. Хід кожного з них становить 34мм, що уможливлює за допомогою даної системи швидко і без похибки задавати будь-яке відстань. При необхідності повністю звільнити площину, вони легко відводяться в сторони і перевертаються в положення нижче за нього.
Задня паралельна стопорна шина може бути точно встановлена від 0 до 300мм від лінії висвердлювання для розташування деталей для вертикального свердління, для отворів третьої лінії, для симетричних отворів на краях без використання лінійки. Установка проводиться за шкалами праворуч та ліворуч, з фіксацією гвинтовими затискачами з рукоятками. Пара стопорів дозволяє без втрати часу встановлювати задній упор на відстані 37 мм від краю, що дуже зручно для створення місць під петлі.



Система механічного програмування заглиблення для всіх свердл стандартної довжини значно скорочує час на налаштування. Для вертикального та горизонтального свердління свердлами L=57,5 -70 -77 -85 -105мм, призначений спіральний "равлик" (розробка та патент Маджі Інжиніринг), що дає можливість без втрат часу встановити значення заглиблення за наступними кроками: вибір параметра свердла, підбір за шкалою необхідної величини, поворот спіралі, що встановлює прозорий індексований елемент з міткою на необхідну глибину, блокування спіралі у вибраному положенні за допомогою ручки.

Просвіт між головкою та платформою забезпечує оператору легкий доступ до шпинделів для зміни інструменту.
плавне регулювання швидкості подачі свердлильної головки до заготівлі.
регулятори та вимикачі розміщені на передній панелі, завдяки чому доступні.

Технічні характеристики - верстат свердлильно-присадковий Maggi BS23 (бу):

Кількість шпинделів 23 шт. (11 лівих та 12 правих);

Відстань між осями 32 між крайніми - 704мм;

Найбільша глибина отворів 65мм;

Швидкознімні цанги для свердл з хвостовиками 10мм;

Формат заготівлі максимальний 950*3000мм;

Технологічний рівень 850мм;

Витрата стисненого повітря 10л на робочий цикл;

Пневматика 8 бар;

Потужність електродвигуна 1,5 кВт, 2800/хв;

Електроживлення 380В, 3 фази, 50Гц;

Діаметр верхніх притисків 60мм;

Тиск притискних штоків 90кг;

Максимальна висота підйому притисків 80мм;

Габарити (без бічних лічильників): Д=1285, Ш=872, В=1300мм;

Маса 270кг.

В електрообладнанні використовуються лише низьковольтні реле, магнітний перемикач служить для захисту двигуна, що відповідає вимогам РЄ.
