Свердлильно-фрезерний обробний центр SCM Tech Z25 б/в 2008 року в повністю робочому стані, пропонуємо на умовах самовивезення (Київська область).

Обробний центр із ЧПУ Tech Z25 (виробник SCM Group, Італія), призначений для виробництва меблів із деревних плит, наприклад, ДСП, МДФ, фанери, а саме виконання фрезерування за заданою траєкторією контурів і площин, свердління в пласть і торець, вибірку пазів по пласти заготовок у напрямку осі Х. Використання ЧПУ забезпечує гнучкість під час створення виробничих завдань, високу точність оброблення та повну повторюваність деталей, що виготовляються.

Станина оброблювального центру та ходова стійка вироблені з нормалізованої сталі у формі моноблокових конструкцій, що забезпечує стабільність, брак деформацій із плином часу та максимальну точність роботи. Станина центру Z25 має призматичний переріз із великою опорною поверхнею для забезпечення жорсткості конструкції та спрощення чищення робочої зони.

Переміщення ходової стійки та супорту:
— переміщення осями X і Y здійснюється за допомогою прямолінійних призматичних напрямних;
— привод за допомогою високоточної кулько-гвинтової пари;
— легке та швидке переміщення завдяки використанню безщіткових електродвигунів;
— наявність пристрою оптимального розподілу маси під час переміщення групи по осі Z.

Агрегатне обладнання оброблювальної групи:

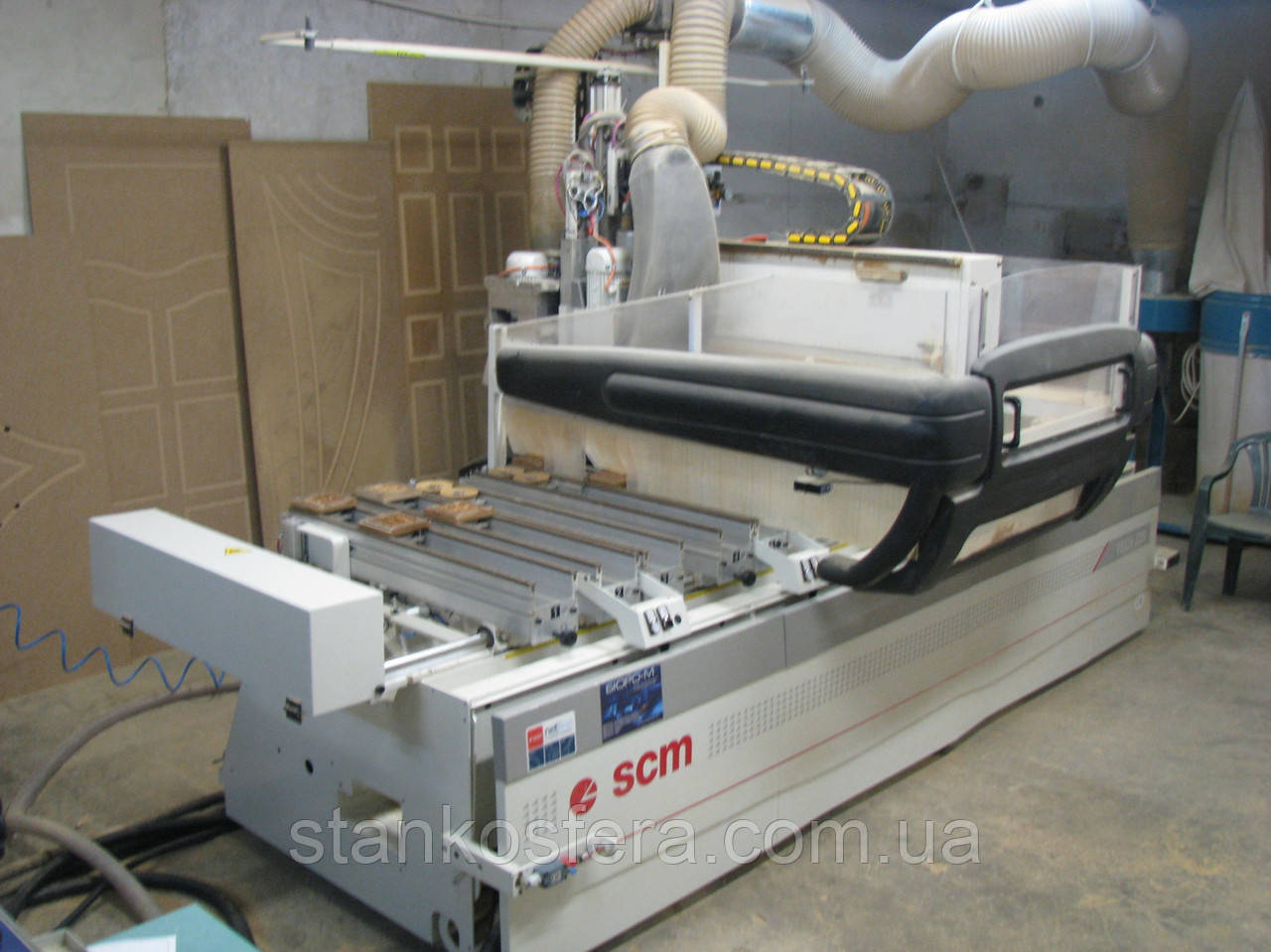

Обрабатывающий центр с ЧПУ SCM Tech Z25 Сверлильно-фрезерный станок с ЧПУ SCM Tech Z25
Автоматичний бічний лінійний магазин TR7 зміни інструмента на 7 місць.
Магазин розташований ліворуч від робочого столу. Параметри завантаження інструментом: 3 інструменти діаметром 80 мм і 4 інструменти діаметром 120 мм (поперемінно). Найбільша маса інструменту 4,5 кг на одиницю або 20 кг загальна вага всіх інструментів.
Головний фрезерний шпиндель потужністю 4,4 (S1)/6 (S6) кВт, система затиску HSK63F. Число обертів регулюється безступенево через ЧПК: 1.500-24.000 об./хв. Ліве та праве обертання.
Свердлильна група оброблення:
— потужність привода 2,2 кВт;
— швидкість обертання — 4000 об/хв;
— 12 вертикальних незалежних свердлильних шпинделей (7 на осі Х, 5 на осі Y), відстань між якими 32 мм;
— 6 горизонтальних свердлильних шпинделей: 2 подвійні головки для свердління по осі Х і 1 подвійна головка для свердління по осі Y. Кожна головка має 2 різноспрямованих шпинделя.
Пиляльний агрегат для вибірки пазів за віссю Х:
— швидкість обертання 4000 об/хв;
— потужність привода 2,2 кВт;
— дискова пила діаметром 120 мм;

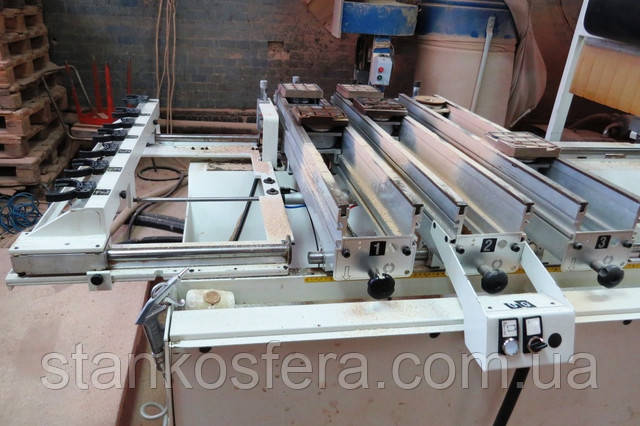

Область позиціювання заготівок (робочий стіл):
— 6 робочих траверс завдовжки 1125 мм з індивідуальним механічним блокуванням встановленого за віссю Y положення.
— 12 вакуумних присосків (по 2 на кожній траверсі)
— вимірювальні лінійки, розташовані на станині верстата в напрямку осій Х і Y.

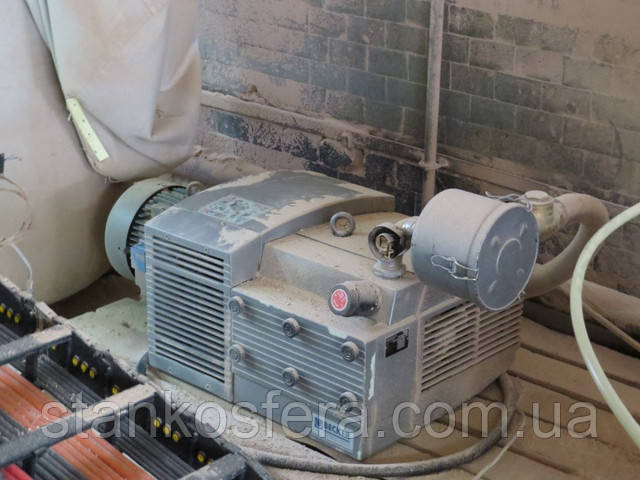

Вакуумний насос Becker KVT 3.100 забезпечує надійне утримування заготівок під час виконання всіх операцій обробки на столі фрезерного верстата з ЧПК:

Технічна характеристика — оброблювальний центр SCM Tech Z25 (бу):
Робоче поле між бічними упорами по осі Х 2500 мм
Хід шпинделя за осями: Х2780, Y1140 мм
Робоче поле для вертикальних свердел за віссю Y 918 мм
Векторна швидкість за осями X і Y 42,4 м/хв
Ось Z 11,5м/хв, робочий хід 200 мм
Витрата стисненого повітря 150 л/хв
Аспіраційний патрубок діаметром 160 мм
Продуктивність вакуумного насоса 100 м3/год
Вага 2700 кг

Програмне забезпечення:
— операційна система Windows ХР;
— імпорт файлів у форматі DXF;
— імпорт файлів у форматі pro;
— графічні та синтаксичні підказки як під час свердління, так і під час фрезерування;
— одночасна оптимізація позиціювання робочої групи за всіма поверхнями оброблюваної панелі, а також її вертикальних ходів («запускань»);
— автоматичний вибір для робочих операцій найбільш придатних інструменту;
— повний опис і керування встановленими інструментами (свердлильна група, фрезерна група тощо);
— графічна візуалізація конфігурації робочої групи;
— графічна візуалізація оброблюваного елемента;
— можливість перенесення початку координат оброблюваної панелі для свердління на панелях особливого профілю або форми;
— автоматичний контроль швидкості оброблення за комплексним напрямком руху;
— функція багатозадачності для програмування.

Апаратне обладнання системи керування:
– кольоровий монітор 15";
— клавіатура QWERTY;
– процесор Intel Celeron 2 ГГц;
– жорсткий диск на 40 Гб;
— оперативна пам'ять на 128 Мб;
— дискохід для гнучких дисків 31⁄2 (1,44 Mб),
– CD ROM 52х.

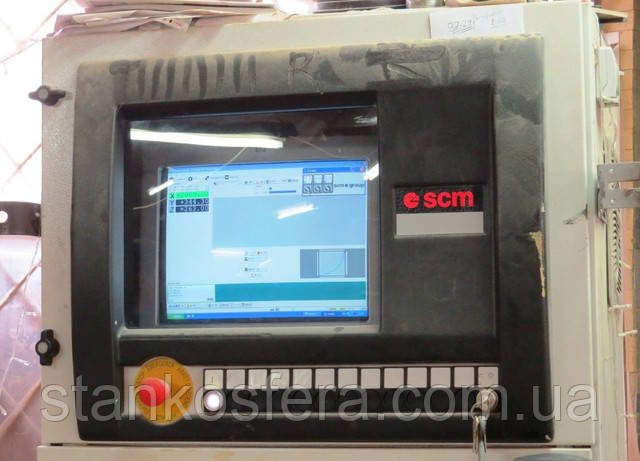

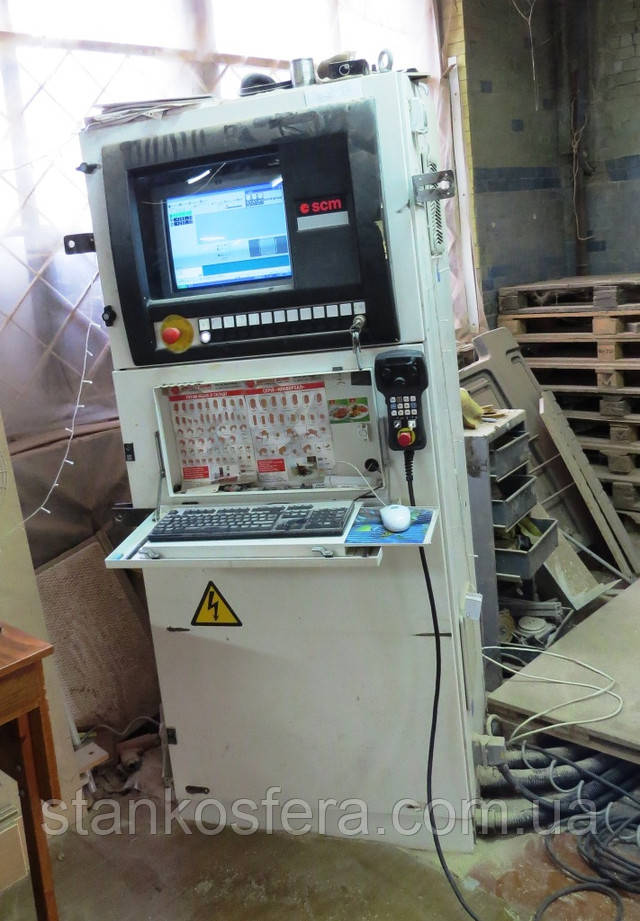

Шкаф управления фрезерного станка с ЧПУ Пульт управления обрабатывающего центра SCM tech 25



Основні
ВиробникScm Group
Країна виробникІталія
СтанВживані
Тип верстатаФрезерний верстат по дереву
ЧПУТак
Оброблюваний матеріалДСП, MDF, фанера, искусственный камень
Загальні параметри
Вага2700 кг
Довжина2780 мм
Додаткові параметри
Ширина заготовки1125 мм
Користувальницькі характеристики
Плавне регулювання швидкостіТак
Частота обертання шпинделя фрезерного вузла24000 об/хв
Інструментальний магазин1 шт.
Потужність фрези6 кВт
