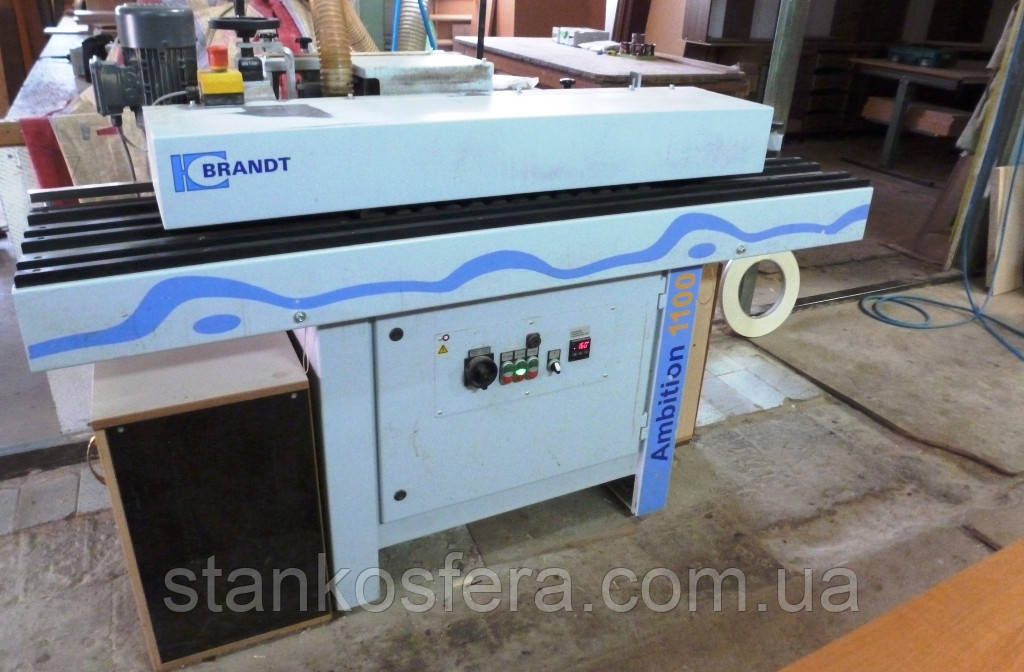

Кромкооблицювальний верстат бу Brandt Ambition 1100 (KDN100) 2009г.

Brandt Ambition 1100 (Німеччина) кромкооблицювальний верстат бу 2009 р.

Верстат кромкооблицювальний Brandt Ambition 1100 належить до автоматичних станків компактного класу, невеликі розміри якого дають змогу в умовах браку виробничих майданчиків приклеювати крайку на клей розплавляння, торцювати та фрезерувати свіси в проходном режиме.

Brandt KDN100 призначений для облицювання край меблевих заготівок найчастіше застосовними крайочними матеріалами: меламіновим папером і ПВХ завтовшки до 2 мм, що подаються у формі рулонів або відрізаних смуг. Верстат легко налаштувати під час зміни висоти торцю оброблюваних деталей і зміни крайкового матеріалу за шириною та товщиною.

Верхний прижим:

• моторизований приводний ремінний притискач зверху, що забезпечує надійне подавання плити;
• регулювання висоти за допомогою цифрового лічильника за допомогою ручної перенастроювання верхньої притискної зони на необхідну товщину плити;

Станина:

• транспортер із 13 роликами без приводу сприяють легкому та плавному переміщенню деталі;
• опорна поверхня для заготовок, що висувається на 300 мм;
• приєднання аспірації для фрезерної частини.

Приклеювальний вузол:

Стандартний клейонаносний вузол:

   ― бачок для клею-розплаву розташований під клейовим роликом;

   ― точно дозоване нанесення клею на заготівку клейонаносним роликом, не вимагає перенастроювання на іншу товщину деталі;

   ― регулювання клейонаносного вузла залежно від товщини крайкового матеріалу;

   ― напрямок обертання клейонаносного ролика — у напрямку подавання;

   — електронне регулювання температури термостатом.

Притискна зона:

-  притискна зона з 3 вільно обертовими притискними роликами;

-  настроювання товщини крайового матеріалу здійснюється за допомогою регулювання вхідної лінійки з цифровим лічильником;

-  з числовим лічильником для ручного регулювання притискної зони.

Магазин:

- автоматичний магазин для рулонного матеріалу, включно з тарілкуми для бобіни;

- фіксована довжина за допомогою подавання окремих смуг;

-  посилене вироблення торцювального ножа, вимикається під час роботи зі смуговим кромковим матеріалом фіксованої довжини.

Агрегатне обладнання.

1. Пневматичний торцювальний ніж.

   ― для зняття переднього та заднього суспензій кромового матеріалу;

   ― пневматичний ніж для торцювання крайок;

   ― автоматичне відчуття заготівки;

   ― за потреби торцювальний ніж може бути    вимкнений.

2. Фрезерний агрегат.

- для зняття суспензій за товщиною зверху та знизу з вертикальним відчуттям і горизонтальним подаванням деталі; - перенастроювання за висотою за допомогою регулювання притискної зони; - механізм регулювання агрегату обладнаний цифровими лічильниками для настроювання на необхідний тип крайового матеріалу; - 2 двигуни по 0,4 кВт  300 Гц; - безступеневе регулювання частоти обертання від 4.000 до 18.000 об./хв; - обладнаний фрезами для фрезерування з фаскою або з радіусом; - максимальна товщина крайкового матеріалу 2 мм.

Система керування для простого та комфортабельного керування, пульт керування розташований на вході верстата. Електронна індикація температури зі світлодіодом.

Частотний перетворювач з електронним гальмуванням двигунів. Електричне обладнання з модульною системою Mini-SPS для підвищеного комфорту. Допустима температура довкілля хв +15/ макс. + 350 °C для електричної та механічної функціональності верстата.

Технічна характеристика:

Швидкість подавання 6 м/хв

Товщина заготовки від 10 до 50 мм

Мінімальна ширина заготівки за товщини заготівки 12-22 мм — 85 мм, за 23-50 мм — 120 мм

Товщина смугового або рулонного крайкового матеріалу від 0,4 до 2 мм

Максимальний переріз крайкового матеріалу:

        ― крайка ПВХ 90 мм2

        ― шпон (придатний для торцювання ножем) 46 мм2

Споживана потужність 4,0 кВт

Під'єднання стисненого повітря 6 барів

Робоча висота 880 мм

Загальна довжина 2300 мм

Вага 260 кг
