Гнучкий шаблон для фрезера по дереву TMP-1200 перетин 12*12 мм

Гнучкий фрезерний шаблон KX — це інноваційна розробка, яка призначена для спрощення виготовлення деталей меблів, сходів, човнів, об'ємних моделей та інших столярних виробів криволінійної форми з ДСП, меблевого щита, фанери та масив деревини за допомогою ручних фрезерів або фрезерних верстатів.

• Гнучкий шаблон для фрезера просто і швидко укладається вздовж прокресленої на заготівлі лекальної кривої, в рази скорочуючи час на підготовку до фрезерної обробки

• Виготовлення шаблонів для фрезерування серії фасонних деталей тепер легко, як ніколи!

• гнучкий шаблон для ручного фрезера або фрезерного верстата по дереву - революційний винахід, що на порядок спрощує виготовлення деталей криволінійної форми з деревини!

• унікальна економія часу ― закріпіть шаблон за розміткою та обробіть фрезером!

Фрезерні шаблони виготовлені зі спеціального міцного і, водночас, гнучкого пластику, їм легко надати необхідну форму для отримання складного криволінійного контуру. Кріплення шаблону до поверхні заготовки проводиться шляхом прикручування саморізами через спеціальні отвори до тильної сторони оброблюваної заготовки.

За допомогою гнучкого фрезерного шаблону задають траєкторію оброблення ручними фрезерами або на фрезерних верстатах із копіювальним кільцем - на заготівлі накреслюють розмітку або викладають виріб, що копіюється, після чого по кривій кріплять гнучкий шаблон. Під час обробки фрезою з підшипником шаблон викладається безпосередньо за лінією фрезерування, під час обробки ручним фрезером з копіювальним кільцем слід зробити поправку на різницю між радіусами фрези і копіювального кільця.

Гнучкі фрезерні шаблони пропонуються в декількох варіантах за розміром перерізу і, відповідно, гнучкості, а також за довжиною. Довжина гнучких шаблонів становить від 1200 до 4800 мм, перетин від 12*12 до 30*30 мм, допустимий вигин за мінімальним зовнішнім радіусом від 70 до 300 мм, внутрішнім - від 50 до 250 мм, відстань між центрами кріпильних отворів від 43,5 мм. Кріплення до заготовки здійснюється саморізами з тильного боку (щоб після обробки не залишити на лицьовій стороні слідів від кріплення). Шаблон не комплектується саморізами - відповідні в потрібній кількості легко придбати в будь-якому будівельному магазині.

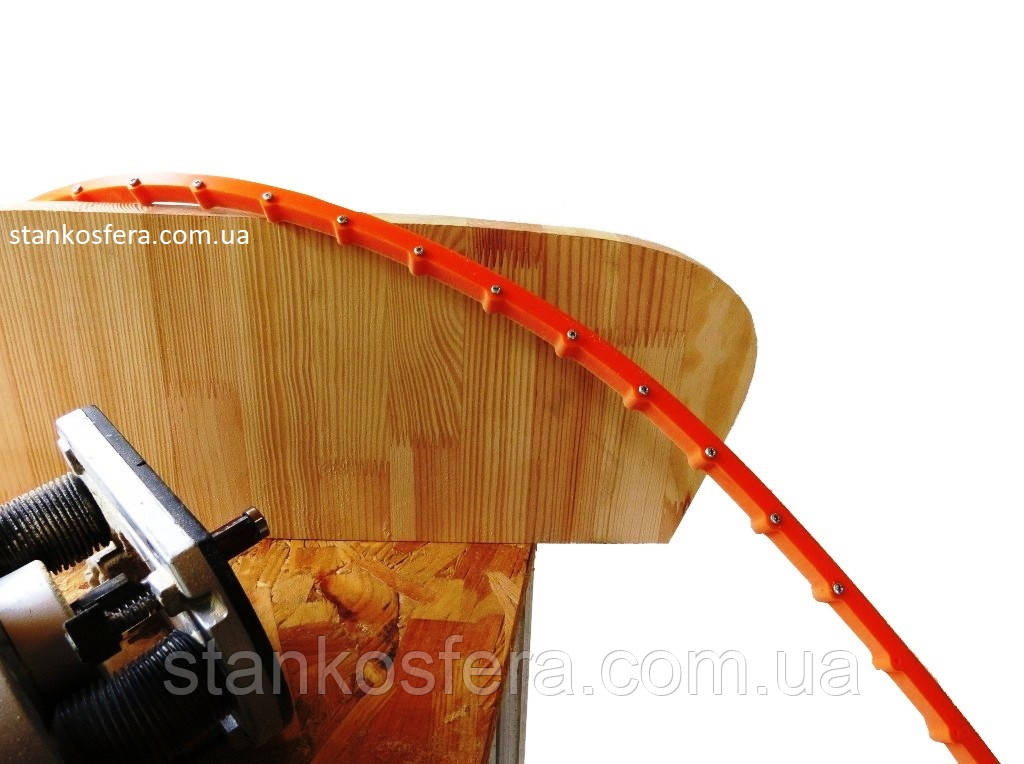

Виготовлення фасонної деталі на фрезерному верстаті з використанням гнучкого шаблону:

Переріз гнучких шаблонів, мм	Мін. внутрішній радіус, мм	Мін. зовнішній радіус, мм	Саморізи для кріплення
12х12	50	70	3х20
18х18	100	120	4х30
24х24	150	200	5х40
30х30	250	300	6х50

Гнучкі шаблони застосовні для фігурного фрезерування ручними фрезерами, обладнаними копіювальним кільцем або фрезою з підшипником, а також на стаціонарних фрезерах для дерева з копіром:



Часто доводиться чути питання: а чим кріпити гнучкий шаблон до ЛДСП так, щоб на готовій деталі не залишилося пошкоджень поверхні? ― Це пристосування фіксується шурупами на тильному боці заготівки, після чого на ній залишаться сліди від кріплення. Якщо це не можна, або потрібно зробити більш ніж одну деталь того ж контуру, можна за допомогою гнучкого шаблону легко зробити лекало з будь-якого матеріалу (фанери, ДСП, МДФ — чого не жаль:) і фрезерувати вже за ним.
