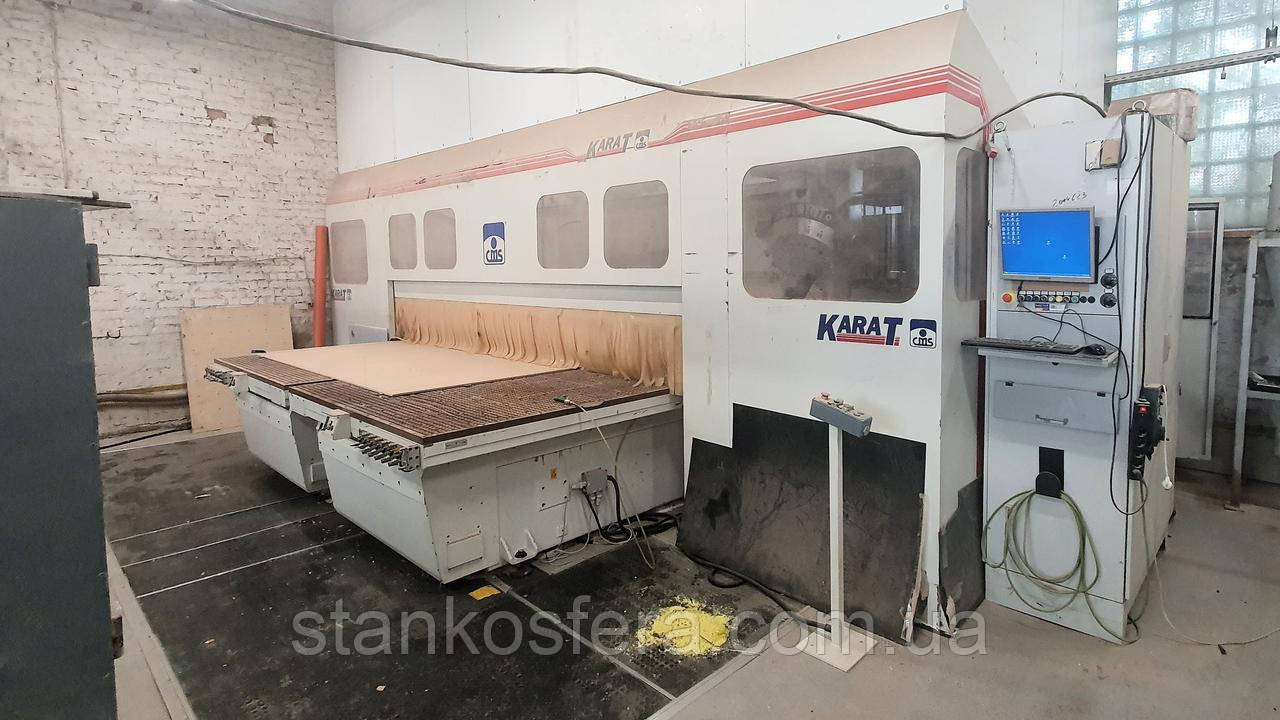

П'ятиосьовий оброблювальний центр б/у CMS Karat 2/6x5 PX5
П'ятиосьовий оброблювальний центр б/у CMS Karat 2/6x5 PX5
Ціну уточнюйте
Немає в наявності
+380 (63) 129-54-14
Viber
Опис
Характеристики
Інформація для замовлення

Пропонуємо м— функціональний п'ятиосьовий оброблювальний центр бу CMS Karat у дуже гарному стані, у комплекті з ліцензійним програмним забезпеченням Alphacam. 2007 року, мало працював, причина продажу — несуттєвість у зв'язку зі зміною спектра виробів, що випускаються.

Карат — серія багатофункціональних фрезерних центрів має всі відмінні риси продукту італійської компанії ЧМС: точність, надійність, стійкість, продуктивність, гнучкість і технологічну інновацію.

Конструкція з фіксованою портальною балкою дає змогу встановленому супорту рухатися вздовж жорстко закріпленої конструкції, що гарантує точність роботи.

Структурне доведення до потрібних розмірів відбувається за допомогою обчислювальних програм (FEM).

Оптимізація співвідношення опору/ваги.

Точний аналіз у разі перспективного проєктування першої резонансної частоти.

Нормалізація всіх конструкцій термообробкою.

Відмітною рисою структури балки фірми CMS є архітектура, яка характеризується зовнішньою рамою та внутрішніми вертикальними перегородками.

Замкнутий пневматичний система балансування оптимізує динамічну реакцію Z-осьи в

прискореної стадії, у такий спосіб забезпечуючи якість оброблення, а також унеможливлює будь-яке споживання стисненого повітря.

Усі незрілі X і Z являють собою суцільнолиті профілі, що гарантують мінімізацію ваги, високу пружність і виняткову динамічну реакцію під час руху.

Велика міжосьова відстань для напрямних деталей (понад 700 мм на Х) і параметри напрямних допускають великі навантаження, і, проте, зберігають пружність і лінійність.

Напрямна для ходу Х проходить уздовж балки.

На них встановлена несна для вертикального ходу Z, у той час як хід Y, під прямим кутом до Х, здійснюється робочим столом (Y і V).

Напрямні проходять уздовж широких, взаємозамінних, вставкових напрямних деталей, які укріплені та заземлені за допомогою чотирикоординатних трекових опор із кулястою рециркуляцією.

Рухи через Х і Y здійснюється за допомогою шестерні та зубчастої рейки.

Це дає змогу верстату швидко рухатися навіть на довгих ходах, не викликаючи небезпечної вібрації болтів, яка може мати результатом їх рознчування або в разі неправильного положення осі.

Серводвигуни призводять у обертання прецизійні кулькові гвинти,

приєднані до попередньо навантажених гвинтових гайок для Z. Рух уздовж Z робочого елемента підтримується пневматичними циліндрами, що врівноважує вагу рухомих частин.

Автоматичне гальмо входить до складу для зупинки несного елемента в разі раптового вимкнення світла.

Подавання стисненого повітря на опору Х.

Осьові переміщення та швидке регулювання:

Х1 = 5170, Y1 — Y2 = 2490 мм (незалежний/синхронний) 100 м/хв

Z = 720 мм (+60/-660), 30 м/хв

В = +/- 1200, С = +/- 2700 мм, 18000/хв.

П'ятиосьовий оброблювальний центр CMS Karat — агрегатне обладнання.

PX5 — універсальна 5-осьова головка, одночасно контрольованих ЧУ, забезпечує нахил і

положення обладнання в будь-якому напрямку.

Крім трьох основних, агрегат також орієнтований на дві обертові осі — четверту та п'яту, вільно контрольовані ЧК. Четверта обертає вузол навколо вертикалі, п'ята — нахиляє шпиндель у вертикальну площину, за допомогою моторів змінного струму, спареними з прецизійними редукторами.

Робочий елемент обладнаний пневматичними гальмами для фіксації положення осей В і C під час оброблення, коли не потрібно, щоб вони були інтерполяційними; це створює підвищену міцність системи.

Головка обладнана спеціальним валом компанії CMS з особливо потужним стрижнем, на якому

встановлені дві пари попередньо навантажених опор — керамічна — фронтальна пара, сталева — задня пара — спеціально створених для високих швидкостей і продуктивності. Всі механічні елементи уземлені, і всі обертові частини динамічно збалансовані. Електрошпиндель охолоджується рідиною.

Пристрій обладнаний шпинделем з автоматичним пристроєм зміни інструмента й поєднується з пристроєм для подавання різцевої державки, розташованого на фронтальній стороні траверса.

Конвертер статичної частоти безперервно регулює напрямки обертання електровала.

Пилоуловлювальний ковпак для видалення пилу в процесі оброблення.

Потужність: S6 (60%) 15 кВт, S1 12 кВт за 12000 об./хв.

Програмовна кількість обертів 1000-24000/хв.

Затискач інструмента  HSK63F.

Інструментальний магазин 16 місць.

Столи сконструйовані для процесів оброблення, що вимагають високої точності та відсутності будь-якої вібрації під час виробничих операцій:

- сталева сітчаста конструкція з коміркою 400х400 мм;

- всі стики виготовлені з використанням суцільних  зварних швів;

- вакуумний стіл сконструйований із багатошарового фенольного листа завтовшки 30 мм;

— можливість навантаження до 1200 кг (залежно від розміру).

- Приводні системи встановлені центрально для підтримки оптимального балансу переміщення.

- Широкі напрямні забезпечують максимальну стабільність.

Стандартний розтроий вакуумний стіл — це універсальне рішення для фіксувальних частин, вакуумних присосків і опор. Він зроблений із панелі завтовшки 30 мм, з обома верхньою й нижньою обробленими поверхнями. Широкі виїмки в нижній поверхні дають можливість розподілу вакууму належним способом і без втрат.

Верхня поверхня оброблена за типом сітки (вімки на відстані 30 мм, у двох перпендикулярних напрямках), що дає змогу встановлювати ущільнювальні прокладки для розмежування вакуумних зон.

Отвори в сітчастій моделі просвердлені з розром 150 мм по всій поверхні, дають змогу зв'язувати вакуумні камери нижньої поверхні з камерами верхньої поверхні. Ці отвори легко відкриваються і закриваються, і вони обладнані втулками з різзю (М8) для механічно фіксувальних пристроїв і затискних пристосувань, якщо це має місце.

Робоча зона складається з двох столів, які отримують привод через незалежні осі для оброблення в маятниковому режимі (коли один використовується для оброблення, інший, холостий, використовується для завантаження/вивантаження оброблюваних частин).

Кількість 2 шт.

Розмір 1860х1560мм кожен

Відстань між укладковими платформами 90 мм

Цифровий контролер Fanuc тип 18i-MB5

Технічне забезпечення ЧПУ:

- Картка MDI C1/D1 для моделі B, з мережею Ethernet

- Пам'ять J, FROM/SRAM, 32M/3M

- Картка Servo Control Card для режиму Подвоєної Перевірки Безпечності

- Блок живлення

- Аналоговий модуль шпинделя

- Плата Fast Ethernet Board, конектор 100Base-TX

- Інтерфейсна плата майстра PROFIBUS

- Карточка CPU, PENTIUM, DRAM 32MB

- Головна плата Центрального Процесора

- PISC SW

Введення метричних даних.

Офіс PC, з 15" TFT відео монітором, встановленим в електронному корпусі

Технічні характеристики Персонального Комп'ютера:

- Процесор Intel, Celeron 1.8GHz/ 400MHz, кеш L2 256KB ECC;

- Інстальована пам'ять 128 Mb DDR 266MHz;

- Жорсткий диск: 20Gb Ultra ATA 100

- Гнучкий диск: дисковод 1.44Mb

- Cd-Rom: внутрішній 48xIDE

- Компактна Клавіатура Швидкого доступу (Compaq Easy Access Keyboard)

Основні функції:

- Стандартні цикли свердління й фрезерування

- Керування чинними моделями: MDI, JOG, EDIT

- Введення УП у процесі оброблення

- перевірка обмеження роботи програм перед початком виконання

- Циркулярна інтерполяція засобами радіального програмування

- Лінійна інтерполяція

- Контроль тангенційної швидкості

- Перезапуск програми

- PISC SW для високої точності дотримання контурів

- Контроль обертання інструмента в нейтральній точці (RTCP)

- Нормативні цикли для системи Радіозонда

- Періодичне повторення та трансляція програми

- Функції масштабування і дзеркального зображення

Програма «Tool Dynamic Control» на ПК слугує для відтворення й перевірки кількості обертів електрошпинделя та сили абсорбції в процесі роботи для кожного використовуваного інструменту.

Стандартний дистанційний пульт Fanuc має таке обладнання:

- Кнопка безпеки (dead men)

- Перемикач ON/OFF

- LCD 16 буквено-цифровий дисплей на двох лініях

- Стільник ручний диск

- Перемикач швидкості подавання (відміна)

- Клавіатура з підсвіткою для таких функцій:

- Вибір однієї осі або "нуль"

- Дисковий режим

- Режим ручного керування

- Позитивний і негативний хід

- Високошвидкісний хід

- Автоматичний режим

- Режим пробного прогону

- Початковий і кінцевий цикли

- Перезавантаження

- Вибір прирощення

Кабель 12м

Графічне моделювання з холостими осями.

Опція самонастрою швидкості різання.

Динамічний аналіз навантаження інструмента утримує оброблювальне навантаження в певних рамках за допомогою моніторингу та настроювання швидкості руху подавання (мінімальний і максимальна межа має бути введена для кожного інструмента).

Дистанційна діагностика за допомогою ліцензії PC AnyWhere

Дає змогу зобразити статус верстата з будь-якого авторизованого ПК, з тим, щоб і оператор, з дому, і технічні працівники компанії безпосередньо з CMS) могли спостерігати й

брати участь у роботі ОЦ.

Приєднання може бути зроблено за допомогою під'єднання аналогічної телефонної лінії до аналогічного модему, доступної в стандартній конфігурації. Програмний пакет дистанційної діагностики дає змогу оператору перевірити та модифікувати онлайнові конфігурації CNC-центру, параметри та програми, даючи змогу в такий спосіб здійснювати дистанційну підтримку.

Електричний корпус

Окремий електричний корпус розташований поруч зі верстатом, ізольований від пилу, у якому встановлені всі головні електричні та електронні частини.

Рівень захисту: IP 54.

Кондиціонер підтримує внутрішню температуру нижче 35 градусів.

Електрична напруга: 400вольт +/ - 10% 50 Гц.

Вакуумна система з високим тиском всмоктування, генерована за допомогою обертового лопатного насоса, встановленого на спеціальній станині та укомплектована фільтрами.

Кількість насосів 2 шт., продуктивність кожного 250 м3/год, потужність 5.5 кВт.

Дві групи під'єднання: 12 до вакууму +7 з числовим програмним керуванням, 5 до стисненого повітря +5 з ЧПК.

Централізована пневмосистема, обладнана групою фільтра, регулятором тиску, змащувальним пристроєм і регулюванням мінімального тиску.

Крім керування деякими іншими допоміжними пристроями, система контролює за допомогою функцій ЧПК: затискні пристрої (якщо є), пересувні опори тощо.

Робочий тиск 6 барів.

Напрямні змащуються пошкодженням форсованої інжекції з використанням автоматичної централізованої системи з контролем тиску та мінімального рівня рідини в резервуарі.

Фарбування CMS стандартний колір — RAL 7035 — RAL 7025 (світло-сірий і темно-сірий).

Города із сенсорними килимами, які контролюють доступ до зони завантаження (можна

підійти з трьох сторін).

Фронтальне покриття з небитким склом із прозорого матеріалу.

Захисні заслінки, які можна регулювати за висотою.

2 панелі керування зовні, на тумбочці, з такими функціями: Аварійний стоп, Запуск циклу, Зупинка, Перенастроювання килимів, Програмований запуск.

Клавіша на крайці столу для активації/деактивації вакууму та лічильник глибини розрідження.

Оброблювальний центр відповідає нормативам із безпеки ЄС.

Інструкція з експлуатації англійською:

— посібник з монтажу, експлуатації та технічного обслуговування на компакт-диску.

— інструкція з експлуатації та програмування ЧПК (друкований примірник).

Фотографії для електропанелей керування.

ЧПУ повідомлення й ОС англійською.

Програмне забезпечення Alphacam 5-axis single post

ПЗ AlphaCam3d 5 осей було спеціально розроблене для деревообробки та столярної галузі, сфер

діяльності, що вимагає програмування п'ятиосьових фрезерних верстатів із комп'ютерним керуванням, а також виробництва деталей складних форм.

Пакет містить, серед усього іншого, такі функції:

2D\ 3D Cad;

2D, 3D 3 axes. 3D 5 axes Cam;

імпорт найпоширеніших форматів (ВЧА, IGES, DWG, STL....)

імітація об'єму;

компонування зображень із фрагментів;

створення параметричних моделей

Основні
СтанВживані
Подача заготовкиАвтоматична
ВиробникCMS
ЧПУТак
Країна виробникІталія
Оброблюваний матеріалдерево, массив древесины, МДФ
Тип верстатаФрезерний верстат по дереву
Кут нахилу360 град.
