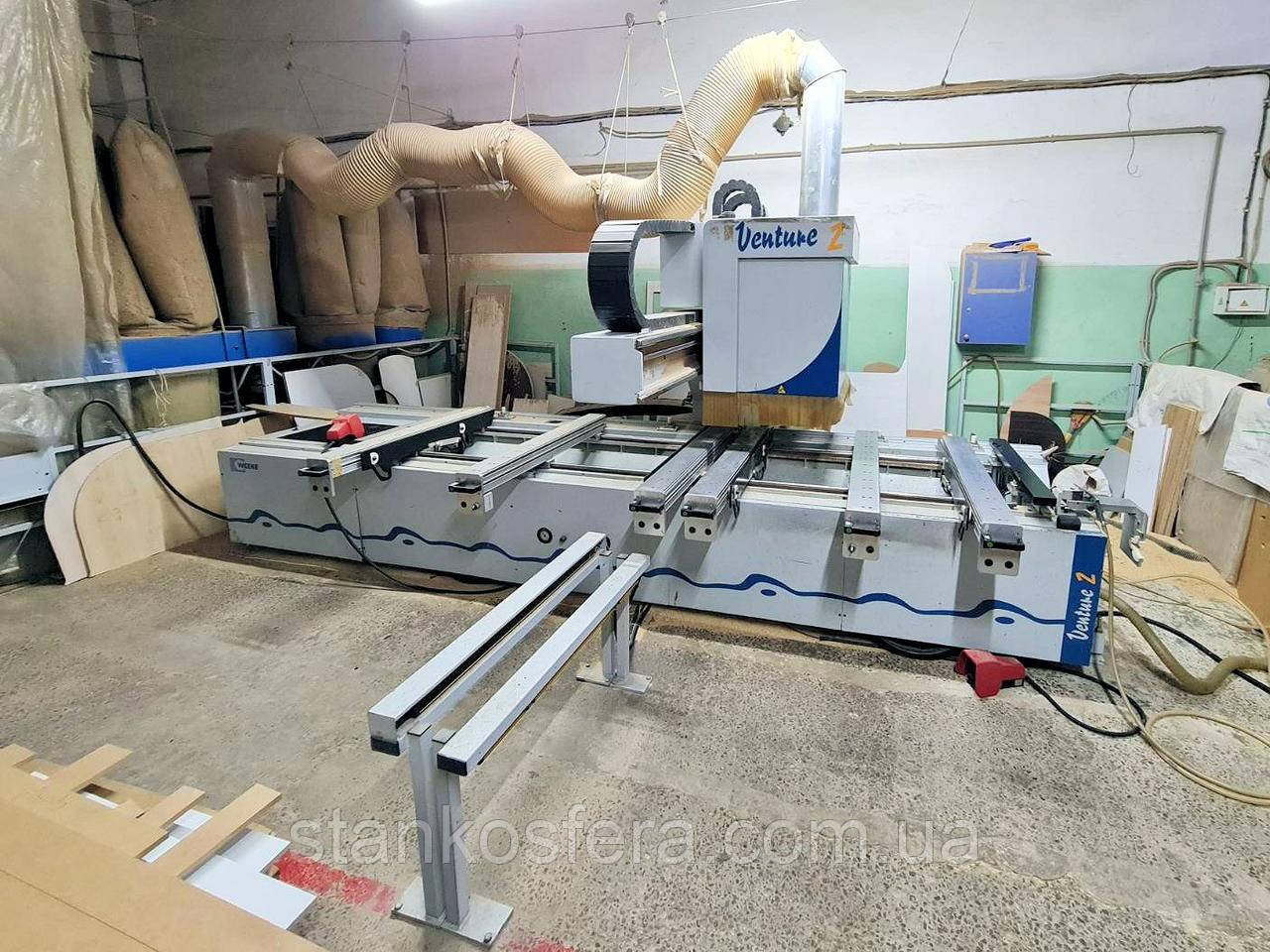

Обробний центр Weeke Venture 2 з ЧПУ для фрезерування, свердління та пазування (2005р.)

Обробний центр з ЧПУ бв Weeke Venture 2 випуску 2005 року у хорошому робочому стані, експлуатувався ненавантажено, Дніпропетровська область.

Агрегатне оснащення: головний фрезерний шпиндель 7,5 кВт, тарілчастий магазин зміни інструменту на 8 місць, свердлильні шпинделі - 6 горизонтальних (4X + 2Y), 12 вертикальних (6X + 7Y), пильна X-Y.

Обробний центр Venture 2 (виробник Weeke Bohrsysteme GmbH, Homag Gruppe, Німеччина) виконує за заданою програмою фрезерування (робоче поле 1400 х 3250 мм), горизонтальне та вертикальне свердління, пазування, призначений для виробництва меблевих фасадів та деталей меблів з контурами будь-якої складності з плитних матеріалів ― ДСП, МДФ, фанера, штучний камінь. Програмне управління операціями фрезерування по заданій траєкторії по контуру та пласті, свердління в пласть та торець, вибірки пазів по пласті заготовки.

Зручна система управління верстатом та введення програм обробки з інтерфейсом російською мовою.

Станина та ходова стійка виконані у вигляді товстостінних зварних конструкцій з ребрами жорсткості.
Консольна ходова стійка переміщується у бік осі X.
Поперечний супорт переміщається по ходовій стійці у напрямку осей Y та Z.

Переміщення по осях X - Y - Z проводиться за компактною системою пилозахищених лінійних напрямних.
Шарико-гвинтова пара у напрямку осі Y.
Дві незалежні (з власними приводами) шарико-гвинтові пари в напрямку осі Z: окремо для фрезерного шпинделя та окремо для свердлильно-пазувальної групи.
Привід із зубчастою рейкою у напрямку осі X.
Шлях переміщення по осях:
Х = 3860 мм
Y=1822 мм
Z1=300 мм (для фрезерного шпинделя)
Z2=185 мм (для свердлильного голівки)
Повністю цифрова система управління приводами через оптоволоконну систему (SERCOSRING) у напрямі осей X, Y, Z (Sercos). Сервомотори змінного струму з оптичними датчиками високої роздільної здатності та високою точністю системи цифрових регуляторів приводу, з підвищеною надійністю та коротким часом циклу (2 мс): 2 для осі Z та по одному для осей X та Y.
Швидкості переміщення по осях, м/хв:
Х = 60; Y = 50; Z = 15.

Вакуумний консольний стіл X=3250 мм (довжина) х Y=1250 мм (ширина) з лазерним позиціонуванням: 6 переставляються в напрямку осі X консолей для заготовок, призначених для встановлення безшлангових вакуумприсосок.
Безшлангова вакуумна затискна система для кріплення деталей із гладкою поверхнею.
Запрограмовані у WoodWOP позиції консолей та вакуумних присосок вказуються за допомогою лазерної мітки. Лазер встановлено на супорті верстата.
Консолі для заготовок переміщуються за системою круглих загартованих, шліфованих та пилозахищених напрямних.
При натисканні педалі відбувається активація системи пневмозатискання заготовки.
Для переміщення консолі розтискаються пневматично.

Вакуумний насос Becker продуктивністю 100 куб.м/год.

8 циліндричних упорів для позиціонування заготовок змонтовані за столом, піднімаються і опускаються пневматично, керуються за програмою:
Упорна лінійка, що пневматично піднімається, для позиціонування деталей на правій і на лівій стороні робочої зони.
Чотири шини з пневмоциліндрами для полегшення укладання важких заготовок змонтовані на консолях №1,3,4 та 6.
8 вакуумних присосок 114x160x100 мм, що вільно позиціонуються вручну.
4 безшлангові вакуумні присоски для вузьких деталей 125х75х100мм, що вільно позиціонуються вручну.
1 вакуумне підключення для шаблонів, для підключення самостійно виготовлених шаблонів до вакуумної мережі верстата, на лівій та правій стороні верстата.

Опис агрегатного обладнання Weeke Venture 2:



В12 High Speed 7500

Вертикальний свердлильний агрегат з ручною системою зміни і плавно програмованої частотою обертання.
Викликаються окремо вертикальні свердлильні шпинделі, оснащені системою затиску з примусовим подаванням для забезпечення точності по глибині свердління.
Підйом в напрямку осі Z 60 мм.
Макс. глибина свердління 38 мм
Напрямок обертання вправо / вліво.
Число обертів 1500 ― 7500 про./мін.
Привід 1,5 кВт.
Отвір для кріплення свердла 10 мм.
Загальна довжина свердла 70 мм.
Діаметр свердла макс. 35 мм.
Відстань між шпинделями 32 мм.
Розташування: 6 шпинделів в напрямку осі X, 7 шпинделів в напрямку осі Y.

Г4Х/2Y

Горизонтальний свердлильний агрегат з окремо викликаються шпинделями: 4 шпинделя по осі X 2-X 2+X) 2 шпинделя по осі Y (1-Y 1+Y).
Висота свердління в напрямку осі Z: 38 мм від верхньої кромки заготовки
Глибина свердління: 38 мм макс.
Напрямок обертання вправо / вліво.
Число обертів 1500 ― 7500 про./мін.
Отвір для кріплення свердла 10 мм.
Загальна довжина свердла 70 мм.
Діаметр свердла макс. 20 мм.
Відстань між шпинделями 32 мм.

П1 X-Y 90
Пазовальная пила в напрямку осі X і Y.
Кут повороту фіксований: 0 або 90 градусів.
Діапазон переміщення: див. доданий план оснащення
Глибина пиляння 30 мм
Макс, площа дроблення 70 мм2
Напрямок обертання вправо
Число оборотів від 1500 до 7500 об/хв з регулюванням по частоті
Кріплення пилки 30 мм
Діаметр інструменту 125 мм
Товщина пильного диска макс. 5мм

Ф1-HSK63-7,5 КВТ

Фрезерний шпиндель потужністю 7,5 кВт для інструменту з кріпленням HSK F63, автоматично заміняється з магазину. Напрямок обертання програмоване вправо / вліво. Число оборотів безступінчасте програмоване в діапазоні 1.250 ― 24.000 про./мін. Мастило на весь термін експлуатації. Охолодження повітряне. Гібридні керамічні підшипники з пониженим тертям, високою міцністю і тривалим терміном служби Кріплення адаптерных агрегатів: передача крутного моменту за трьома точками опори. Агрегати обертаються навколо власної осі вручну за шкалою.

М8

Автоматичний тарілчастий магазин зміни інструменту на 8 місць, переміщається разом з супортом в напрямку осі X. Завантаження інструменту в магазин через спеціальне гніздо на правій стороні столу.
Магазин призначений для використання фрезерного інструменту з конусом HSK.
Вага інструменту макс. 5 кг загальної ваги, вкл. кріплення HSK.
Діаметр інструменту макс. 100 мм при повному завантаженні (8 фрез).
Можливий діаметр інструменту макс. 160 мм при наявності на сусідніх місцях інструменту меншого діаметру або при вільних сусідніх місцях.
Кількість адаптерных агрегатів в магазині макс. 4.
Час зміни інструменту макс. 12 ― 18 секунд від затиску до затискача.

Система управління та програмне забезпечення ОЦ Weeke Venture 2
Шафа керування з можливістю розташування з лівого або правого боку верстата.

Ручний термінал з потенціометром і аварійним вимикачем для управління верстатом (наприклад, при налагодженні дорогих програм обробки).

Система Power Control PC85T на базі операційної системи Windows XP.

• SPS управління в відповідності міжнародним нормам IEC 61131
• процессое Intel Pentium 4
• 15-дюймовий графічний монітор (TFT)
• RAM 512 М <
• HDD 40 ГБ
• дисковод 3,5 дюйма
• дисковод CD-RW - штекерне з'єднання для мережі EtherNet 10/100 MBIT RJ45
• система безперебійного електропостачання (USV) забезпечує електронну систему керування і керуючий контур електроенергією вбудованих батарей при перебоях в подачі струму до 3 хвилин. Крім того, система працює як стабілізатор напруги для електроніки, при коливаннях напруги перемикається на роботу від батарей.

Програмне забезпечення:

• основа ЧПУ РС85Т з:
• колійним управлінням по всіх осях і паралельним переміщенням допомогою багатоканальної техніки
• функцією Look – Ahead для забезпечення оптимальних швидкостей на переходах
• динамічне керування для точного ведення контуру
• програмний пакет РС85 з графічними програмами обслуговування:
• WoodWOP для графічного, інтерактивного складання програм ЧПУ
• графічний банк даних по інструменту
• адміністрування виробничих специфікацій
• обслуговування ЧПУ
• графічне відображення місць закріплення заготовок
• повідомлення про помилки в текстовому режимі
• Schuler MDE Basic для визначення верстатних параметрів
• Функція програмного забезпечення: зміщення програми

завдяки цьому доповненню програмного забезпечення програми woodWOP можуть по іншому відображатися на місці завантаження, ніж це було передбачено для цільового місця укладання.

- 3D NC-імітація і розрахунок часу (1 ліцензія):

• Графічна імітація ЧПУ програми в 3D
• розрахунок часу на обробку з точністю +/- 10%
• відображення повідомлень про помилки
• відображення і перевірка позицій вакуумних присосок
• імітує все обробки по осях X / Y / Z
• захист від копіювання: ліцензійний сервер

- Пакет програмного забезпечення для окремого ПК: woodWOP для графічного, інтерактивного складання програм ЧПУ

- 3D woodDesign: з тривимірною оболонкою для інтерактивного конструювання корпусних меблів з видачею в якості результату програм WoodWOP для окремих операцій обробки, які відбуваються одна за одною.
