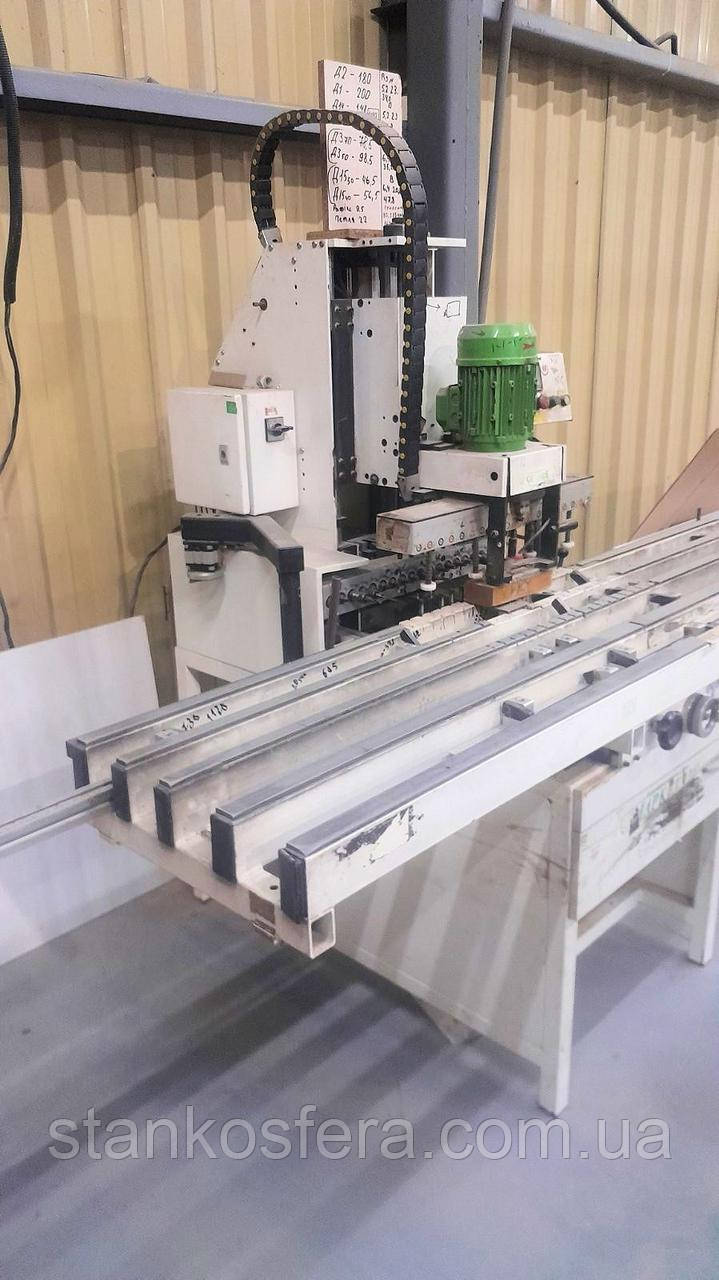

Grass CPS 22/19 бв свердлильно-присаджувальний верстат 2001р. двухсуппортний (Австрія)

Свердлильно-присаджувальний верстат Grass CPS 22/19 бв 2001 року в комплектному, повністю функціональний стан, місце розташування Житомирська область.

Багатошпиндельний свердлильно-присадочний верстат Combipress 22/19 (виробник Grass, Австрія) призначається для свердління отворів під фурнітуру в пласті і крайці меблевих заготовок, запресовування петель. Для кріплення свердел і швидкої їх зміни на шпинделях служать цанги Grass.

Оснащений окремими головками для свердління отворів у вертикальній і горизонтальній площинах. Така конструкція дозволяє звести до мінімуму час на перехід між операціями свердління в торцях і свердління в пластях.

Електропневматичне управління, унікальна система лінійок з рухомими відкидними упорами, шаблон для швидкої установки упорів, револьверний пристрій регулювання глибини свердління, шпиндель з точним цифровим лічильником для установки висоти горизонтального свердління - все це робить свердлильно-присаджувальний верстат Grass Combipress 22/19 технологічно гнучким і швидко перенастроювати.

Свердлильні головки - міжцентрові відстані 32мм між валами, діаметр хвостовика свердла 10мм, револьверні упори для обмеження глибини засвердлювання.
- вертикальна: 22 шпинделя, з них 19 в одному ряду, 3 - винесені з ряду для свердління під петлю
довжина свердла макс.57мм, має можливість розвороту головки навколо вертикальної осі на 90 градусів.

- горизонтальна: 19 шпинделів, довжина свердла, не більше 140мм.

Пара пневматичних притискних циліндрів, по одному праворуч і ліворуч на поворотних штангах.
Центральні напрямні лінійки: 720мм - по 360мм вліво і вправо від нульової точки.
Чотири подовжувальних лінійки, по дві з обох сторін 360-1360мм.
Відкидні упори для установки розмірів по 3 лівих і правих.

Технічні характеристики - свердлильно-присаджувальний верстат Grass CPS 22/19 бв:
Потужність підключення 1,1кВт
Електромережа трифазна 380В/50Гц
пневматика 6бар
Витрата повітря 7,5Нл/цикл
Стіл 2000*500мм
Патрубки для підключення витяжки 2*100мм
Необхідна потужність витяжки, м3/год 2000
Швидкість повітря\ 20м/с
Робоча висота 850мм
Габаритні розміри (Д*Ш*В),мм 2000 (без урахування подовжують лінійок)*1350*1600 (без урахування кабелеукладача)
Маса 345кг
