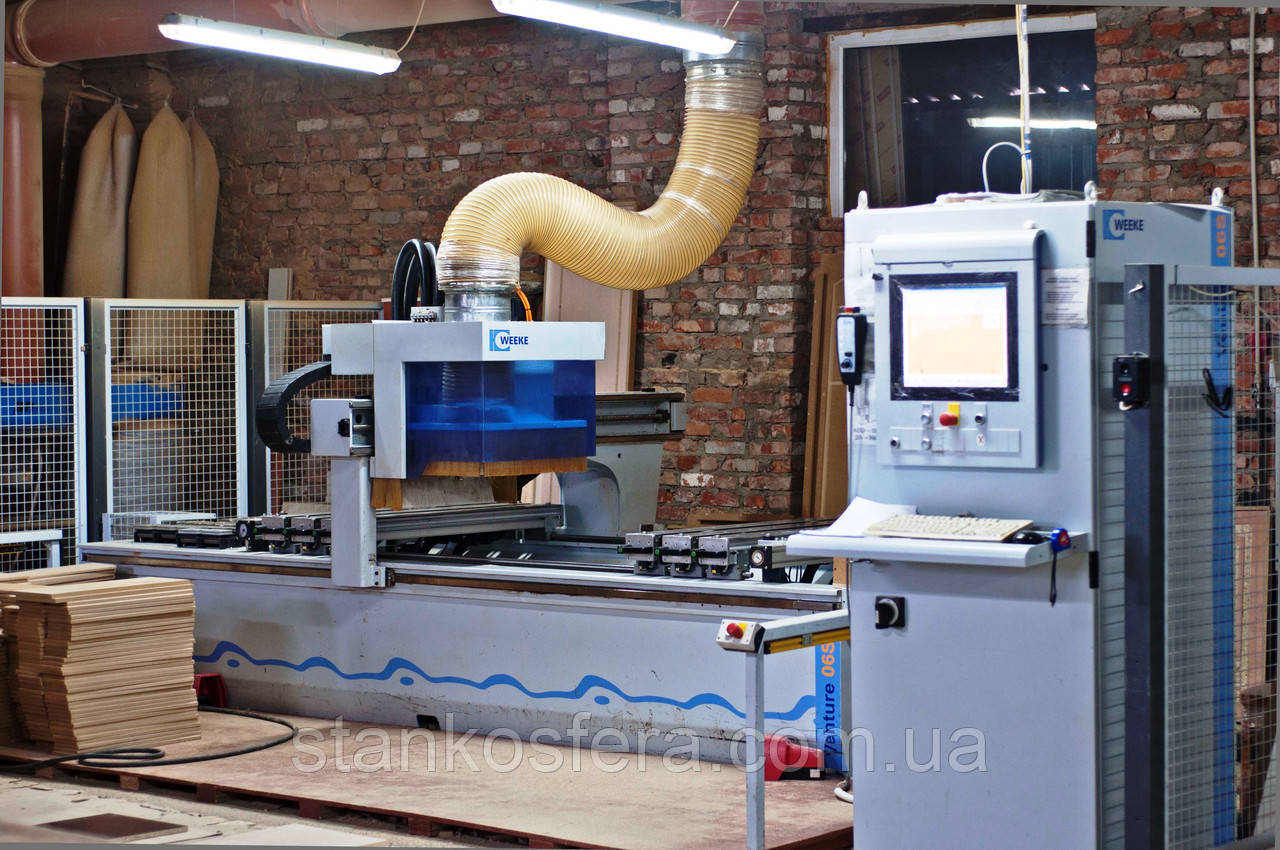

Weeke Venture 06S оброблювальний центр зі ЧПУ б/у в чудовому стані

Обробний центр із ЧПУ Weeke Venture 06S бу 2008 року в дуже гарному робочому стані, був ввіяний у Україну новим, пусконаладкові роботи та обслуговування вироблялися офіційною системою сервісу. Поміток по справності немає. У комплекті два патрони HSK63, дві цанги, пила для пазів.

Weeke Venture 06S — оброблювальний центр зі ЧПУ, що має стабільну портальну конструкцію ходової стійки, що переміщається поздовжньо, й агрегатний супорт, що рухається поперечно. Ця модель оброблювального центру Weeke Venture функціонально поєднує в собі фрезерний і свердлильний верстат із ЧПК. Застосовується для виробництва деталей із ДСП, МДФ, фанери, масивної деревини, штучного каменю, оргскла, алюмінію: меблевих елементів із криволінійними контурами, фасадів, накладок на металеві двері, стільниць — будь-яких виробів, що вимагають контурного та плоского фрезерування за складною непрямою траєкторією, свердління та пиляння пазів.
Технічні дані:

Ось	Шлях переміщення, мм	Швидкість, м/хв.	Привод
X	2880	80	зубчаста рейка/честерня
Y	1600	80	кульово-гвинтова пара
Z	155	20

Робочий стіл 2500*1250 мм.
Усі металеві поверхні пофарбовані сірим структурним лаком групи ХОМАГ RDS2408005.
Лінійні напрямні надійно ізольовані від потрапляння пилу.
сервомотори змінного струму, що не потребують догляду, з оптичними датчиками високої роздільної здатності гарантують необхідну точність. Світлодіодні індикатори слугують для захисту від перешкод.

Консольний стіл для одночасного укладання  до чотирьох однакових або різних заготівок (маятниковий режим не підтримується).
Шість консолей, призначених для розставляння присосок, що під'єднуються без використання шлангів. Позиціювання здійснюється за шліфованим і захищеним від пилу напрямним. Шкали полегшують координатне розміщення консолей і присосок. За допомогою важеля активується пневматичне блокування після завершення позиціювання. Розташування може бути графічно показане в WoodWOP або в MCC-завантаження.
Циліндричні упори столу слугують для базування деталей, втягуються і висуваються за допомогою пневматики, для запобігання помилкам здійснюється електронний запит про крайнє положення. По два бічні упори для правої та лівої робочих зон і дванадцять поздовжніх.
Чотири керовані допоміжні пристрої для укладання та вивантаження важких заготівок.
Вакуумні присоски без обмежень встановлюються вручну по всій довжині консолей, до комплекту входять типорозміри 114*140*50 і 125*75*50 мм (Д*Ш*В).
Передбачено одне вакуумне під'єднання для шаблонів.
Пластинчастий вакуумний насос фірми Becker номінальною продуктивністю 100 м куб/год.

Обробний центр Weeke Venture 06 S в агрегатній конфігурації: В8, Г4X/2Y, П1 X-Y 90, Ф1-HSK63-9 КВТ, W8 СБОКУ.

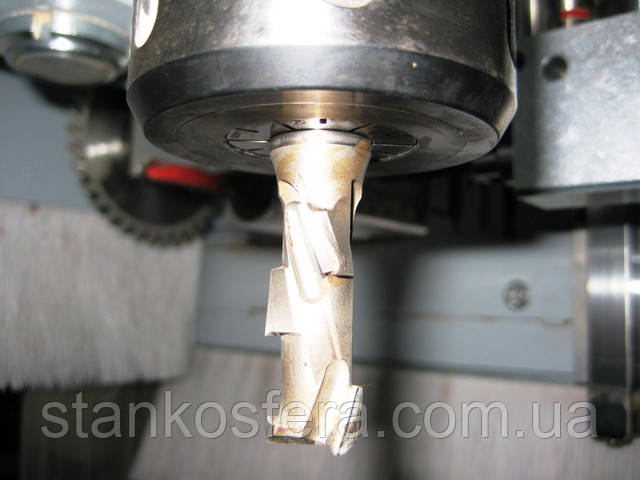

Фрезерування: Автоматичний реверсивний фрезерний шпиндель із повітряним охолодженням для заміни з магазину фрез із кріпленнями HSK63. Число обертів встановлюється через комп'ютер, безперервно в діапазоні від 1250 до 24000 об./хв. Трифазний електродвигун потужністю 7,5/9 кВт за постійного/кратичного навантаження (S1/S6-50%). Змішана опора керамічних підшипників із низьким рівнем тертя гарантує вищу жорсткість і тривалий термін експлуатації.

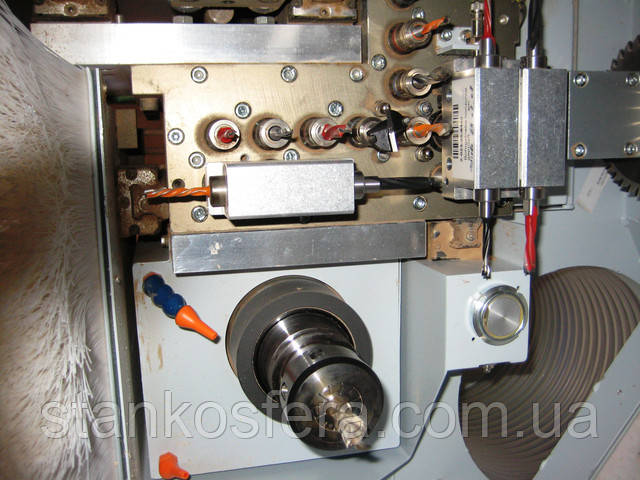

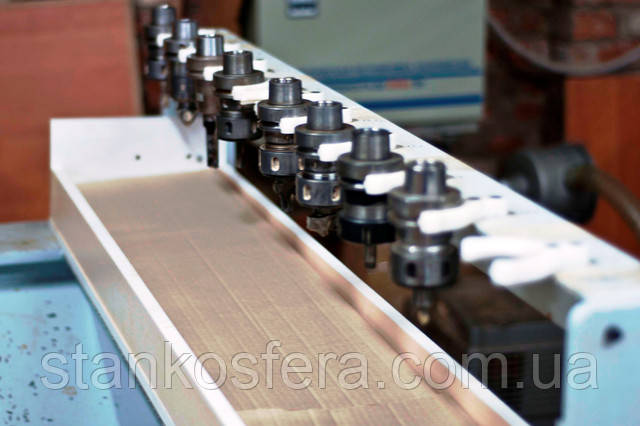

Інструментальний магазин на 8 одиниць розташований із правого боку на бічній частині станини. Вага завантажених фрез: до 5 кг, разом із патроном HSK. Діаметр інструмента до 135 мм у разі повного заповнення. Час заміни займає приблизно від 10 до 18 секунд. Свердлильні агрегати Ventere 06S обладнані керованими окремо шпинделями з міжцентровими відстанями 32 мм, що мають систему швидкої зміни та затискача свердел. Частота обертання регулюється в діапазоні від 1500 до 7500 об./хв. Обертання відбувається по черзі в лівому та правому напрямках. Свердла мають мати хвостовик Д=10 мм для швидкої зміни, загальну довжину 70 і найбільший діаметр 35 мм. Найбільша глибина отворів 38 мм.
Вертикальний ― потужністю 2,7 кВт із функцією доведення положення кожного з 8 шпинделей, чим досягається задана глибина свердління. Вертикальний хід становить 60 мм. 6 розвивальними окремо горизонтальних шпинделей: по 2 вліво та вправо та по 1 вперед і назад. Пазова пила з встановлюваним вручну кутом повороту 0 або 90 градусів. Глибина пиляння 30 мм Максимальна площа дроблення 70 мм2. Число обертів 1500-7500 з регулюванням за частотою. Посадковий отвір 30 мм, зовнішній діаметр 125 мм. Товщина пиляльного диска не більш ніж 5 мм. Роздільні підводи аспіраційних стружкоудалів до свердлильної групи та фрезерного вузлу.

Система керування Power Control PC85T (SPS IEC 61131)
Технічне забезпечення:
― ОС Windows ХР (US)
— ПК із частотою процесора 2 ГГц і оперативною пам'яттю 512 МБайт
― TFT кольоровий монітор 17 дюймів
― жорсткий диск 40 Гб
― дисковод 31⁄2 дюйма
― Пристрій для CD-RW, для зчитування та опису CD (без гарантії захисту від потрапляння пилу)
― порт USB;
— цифрова техніка приводу через світловоди (Sercos);
— децентралізована цифрова система прямого доступу до пам'яті
— мережева карта ETHERNET 10/100 МБіт RJ45 (без Switch)
— підготовка до телесервісу (модем)
— джерело безперебійного енергопостачання USV: оберігає комп'ютер від пошкоджень у разі перепадів напруги, у разі перевищення навантаження та вимкнення. У разі перепадів напруги комп'ютер після однієї хвилини вимикається, у такий спосіб запобігає втраті інформації.
― Термінал для обслуговування з потенціометром і кнопкою аварійного вимкнення.
Основа CNC РС85Т с:
― бутовим керуванням по всіх осях і паралельним переміщенням за допомогою багатоканальної техніки;
― функцією "Look-Ahead" для забезпечення оптимальних швидкостей на переходах;
― динамічне керування для точного ведення контуру;
— програмний пакет РС85 із візуалізованою підтримкою сервісного регламенту:
— графічний банк даних за інструментом.
— адміністрування виробничих специфікацій.
— показ місць закріплення на екрані.
— повідомлення про помилки в текстовому режимі.
― "Schuler MDE Basic" для визначення станкових параметрів.
― функція зміщення програми — завдяки цьому розширенню "woodWOP" для окремих місць обробки можуть дзеркально відбиватися інакше, ніж це передбачено для поточного місця завантаження.
3D NC-імітація та розрахунок часу (одна ліцензія).
— імітація оброблення з 3D-візуалізацією.
― розрахунок часу  з точністю +/- 10%.
— повідомлення про помилки.
— відтворення та перевірка позицій присосків.
― імітує всі операції з осями.
― захист від копіювання: ліцензійний сервер.
— пакет софтвера для окремого ПК:
― woodWOP для наочного інтерактивного програмування.
― Постірсор DFX Basic для з'єднання 2D CAD у woodWOP підтримує імпорт 2D DFX файлів і зображення геометрії, схем і елементів креслення. Конвертація здійснюється згідно з встановленими профілями (правила).
― 3D woodDesign:
ПЗ з тривимірною оболонкою для інтерактивного конструювання корпусних меблів із видатністю як результат програм для окремих операцій обробки, які здійснюються одна за одною.

Пристрої безпеки відповідно до вимог ЄС
― решітки збоку та ззаду в зоні захисних дверей.
— захисний світловий бар'єр у передній зоні для завантаження на одне робоче поле.

Пакет якості Weeke
― силові кабелі вузлів, що переміщаються, мають закрите виконання.
― лінійні напрямні постачаються з металевою захисною стрічкою.

Документація
У друкованому вигляді та на компакт-диску, включно з каталогом запчастин та електричну схему.
В об'єм постачання входить:
― Інструкції з експлуатації російською мовою на папері та електронному носії.
— Текстова інформація на пульті керування для оператора російською мовою.
― Каталог запасних частин англійською мовою складається з креслень CAD і елементів елементів елементів на CD.
