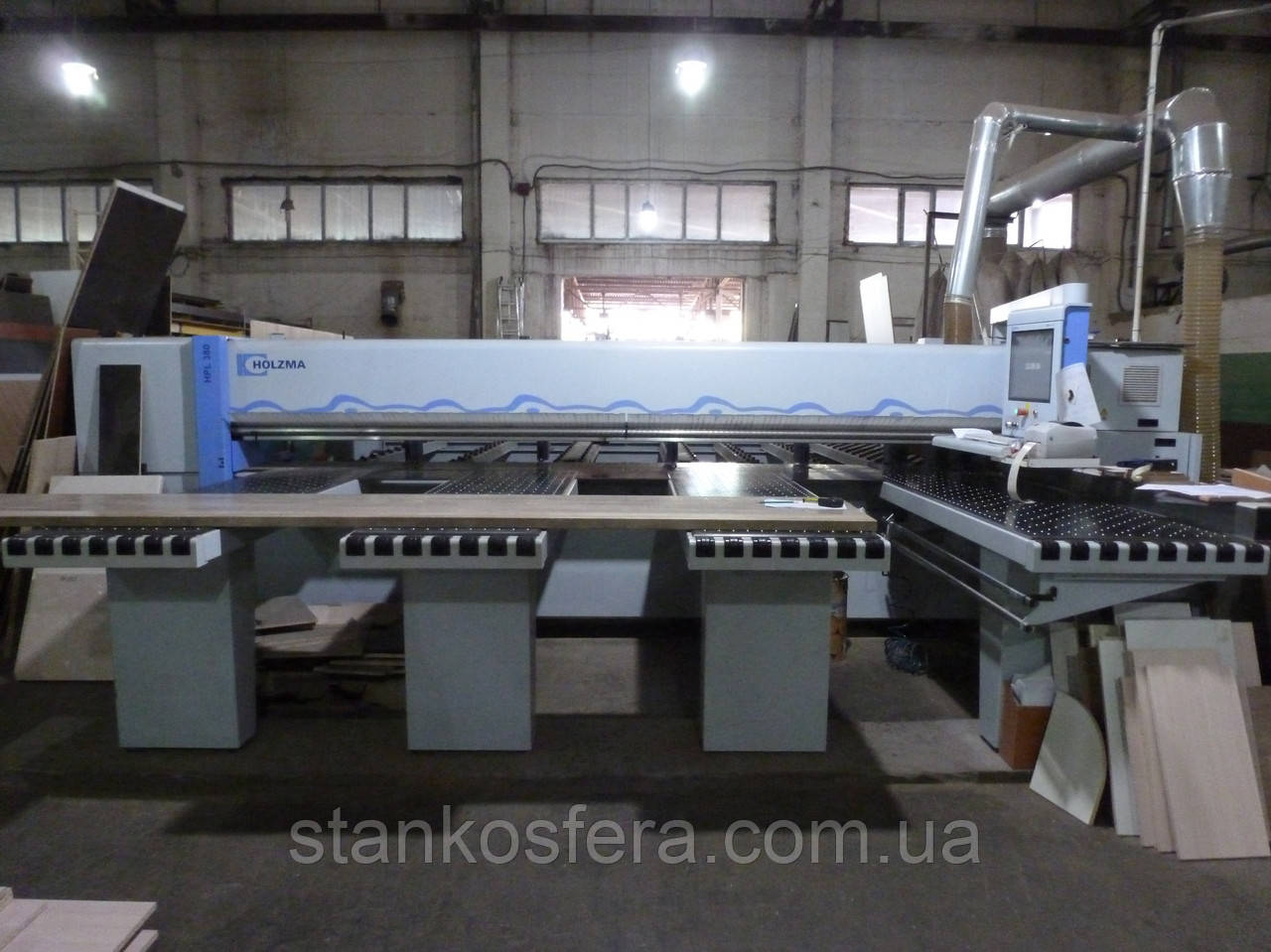

Пиляльний центр Holzma HPL380/43/22 б/у для пакетного розкроювання плит, 2009 р.
- Немає в наявності
Ціну уточнюйте
Завантаження аркушів здійснюється електро — гідравлічним підіймальним столом із чотирма опорними колонами. Платформа підіймального стола серійно обладнана поздовжніми профілями. Зсування поодиноких плит або пакетів плит за допомогою затискних цанг, керується програмою.
+ раціональний розкрій за допомогою автоматичного завантаження плит (оптимізація часу та мінімальна витрата засобів)
+ висота столу легко встановлюється з пульта керування верстата. Завдяки цьому можливе подання тонких листів
+ визначення висоти зміщеного пакета за допомогою пристрою відчуття, з безконтактною електромагнітною системою вимірювання
+ підіймальний стіл стандартно обладнаний гніздами для автонавантажувача
+ автоматичне вирівнювання плит за шириною
+ система без мастила, що не потребує технічного обслуговування
Позиціонування пакета, що подається, здійснюється через задній стіл, забезпечений високоякісними комбінованими профільними шинами з роликами. Два пристрої вирівнювання.
+ автоматичне вирівнювання плит за шириною, завдяки чому немає зміщення пакета
+ автоматичне, не допускає пошкоджень матеріалу
Виступ пиляльного диска 95 мм
Швидкість пиляльної каретки:
― робочий хід 5 — 130 м/хв.
― холостий хід, постійна 130 м/хв.
Швидкість програмного штовхача: вперед 80 м/хв, назад 80 м/хв.
Керування Power Control, PC
Програма керування CADmatic 4.0
Оперативна система Windows XP
Монітор TFT 17" плоский
Модем аналоговий
Робоча ширина пристрою кутового притискача: мін. 0 мм, макс. відповідно до довжини різання
Мотор основної пили 13,5 кВт, з частотним регулюванням
Мотор підрізної пили 2,2 кВт
Робоча напруга 400 В/50 Гц
Потужності під'єднання відповідно до потужності двигуна головної пили: за 13,5 кВт — 23 кВт
Робоча висота 920 мм
Забарвлення структурний лак HOMAG RDS 240 80 05 сірий
Основна пила 380 х 4,8 х 60 мм
Підрізна пила 180 х 4,8 — 5,8 х 45 мм
Необхідний тиск повітря 6 барів
Витрата стисненого повітря 210 Нл/хв
Мінімальна швидкість повітря в патрубках аспірації 26 м/с
Тиск повітря в патрубках аспірації 1200 Па
Продуктивність аспірації 5000 м3/год
Патрубок для приєднання аспірації до каналу для стружки 1 х 200 мм
Патрубок для приєднання аспірації до притискної балки 1 х 150 мм
Робоча температура мін. + 5 град., макс. + 35 град.
У разі підвищення/понування температури необхідне використання агрегату No 6750
Вимоги до матеріалу для підіймального столу:
Хвилястість макс. 2 мм/м
Товщина плит хв 9,5 мм
Коливання за товщиною плити +/- 0,1 мм/м
Допустиме зміщення плит у штабелі +/- 50 мм/м
Стандарти якості:
+ перевірено на відповідність нормам СЕ, перевірено на відповідність нормам GS, перевірено на відповідність нормам FPH (пил)
+ точність позиціювання: +/- 0,1 мм/м
+ кутова точність: +/- 0,1 мм/м
Дані виправдані під час розкроювання матеріалів, які не мають внутрішніх напруг, і під час використання пиляльних дисків гарної якості.
1 стіл із повітряною подушкою 2160 х 650 мм, 3 стола з повітряною подушкою 1760 х 650 мм;
1 центральний вентилятор, крок сопел 70 х 70 мм
Довжина різу 4300 мм
Розміри підіймального столу 4300 х 2200 мм
Формат плит для підіймального столу:
макс. 4150 х 2200 мм
хв. 1220 х 400 мм
Висота штабеля на підіймальному столі:
― під час встановлення на рівні підлоги 580 мм
― під час встановлення в приялійці 780 мм
Корисне навантаження на підіймальний стіл 4 тонни
7 затискних цанг: з них 3 перші двопальцеві, інші однопальцеві, з поділом 75/275/475/1050/1850/2650/3450 мм від кутової лінійки до середини затискної цанги;
можливі 2 додаткові двопальцеві затискні цанги на позиціях 175/375 мм;
можлива 1 додаткова однопальцева затискна цанга на позиціях 650 мм;
4 гребінчасті упори для плит з виступами ламінату або шпону на позиціях 75/475/1050/2650 мм;
1 пристрій сигналу на позиції 2300 мм;
Пакет документації російською мовою
Номер: 1690
ПІДРЕЗНИЙ ПІЛЬНИЙ АГРЕГАТ, ТИП 350/380
для підрізування без відколів деталей софтформинг і постформінг, а також деталей із наклеєною
крайкою.
Керується програмою; вертикальний рух знизу вгору в прохідний режим.
Технічні дані:
Макс. висота постформінгу: 40 мм
Пиляльний диск: НМ 280х4,6х45 мм
Номер: 2536
СТРИВІСТЬ ДЛЯ ВУГЛОГО РЕЗА (РУЧНЕ)
Швидке і точне кутове різання.
Технічні дані:
Макс. товщина плити висота різання пиляльного диска
Мін. довжина боку плити під кутом 45° 245 мм
Точність кута на 1000 мм 0,1°
Мін. кут різу 16,0°
Необхідна опція 6085.
Номер: 6085 1 шт.
ПЕРЕГРАМНЕ ЗАСТОСУВАННЯ ДЛЯ УГЛІВОГО РЕЗА CADMATIC
Це ПЗ дає змогу автоматично керувати вирівнюванням плити за кутового різання.
Номер: 6075
ПРОГРАМУ ДЛЯ ВИГОТУВАННЯ ТРИМАННЯ
Завдяки цій програмі етикетки буде роздруковуватися на верстаті синхронно для готових деталей.
Можливий вибір етикеток і розмірів шрифтів
Додаткова інформація може бути роздрукована в з'єднанні з програмою оптимізації
розкрою HOLZMA
За вибором можливе роздрукування для кожної штуки, кожного пакета або для обраного штабеля
Макет етикеток розробляється в програмі керування
Основні | |
---|---|
Виробник | Holzma |
Стан | Вживані |
Країна виробник | Німеччина |
- Ціна: Ціну уточнюйте
