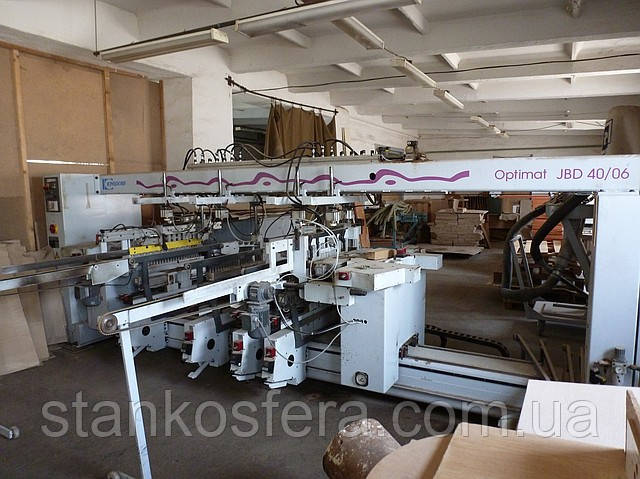

Jonsdorf JBD40/06 прохідний свердлильно-присадний верстат б/в 1996р.

Прохідний свердлильно-присадковий верстат Jonsdorf JBD40/06 бу 1996 року випуску. 4 вертикальні супорти, 2 горизонтальні.

Автоматичний свердлильно-присадний верстат Jonsdorf JBD40/06 прохідного типу для свердління отворів і конструкційних отворів в умовах серійного виробництва. Оснащений двома бічними свердлильними головками, і чотирма вертикальними свердлильними супортами з двома поворотними головками на кожному.
Стабільна рамна конструкція з подвійними балками із профільної сталі.
Лінійні напрямні для встановлення вертикальних свердлильних супортів.
Верхня балка з напрямними для притискних містків.
Пульт керування розташований ліворуч.
Цикл свердління запускається кнопкою.
Селективний вимикач для вибору вертикального або горизонтального свердлувальних циклів.
Розривний трос на верхній балці для аварійного вимкнення.
2 пневматичних утримуючих циліндра на кожну напрямну, встановлюються на кожну товщину заготовки.
Автоматична станція вирівнювання заготовок і точного позиціонування на обох упорах, розташованих праворуч і ліворуч на супорті та переставляються за допомогою шпинделя та цифрових лічильників на задній стороні верстата.
Роликові доріжки транспортера з двох сторін на вході та виході зі верстата.

2 горизонтальні свердлильні агрегати з мотором 1,5 кВт кожен.
Свердлильні агрегати змонтовані на обох сторонах верстата та оснащені опорами для заготовок.
Ручний пристрій регулювання по висоті має цифровий індикатор.
Горизонтальні свердлильні головки з 21 шпинделем, відстань між шпинделями 32 мм, кількість обертів 6000 об/хв.
Автоматичний транспортер заготовок: швидкість переміщення 67 м/хв.
Продуктивність верстата становить 12-15 деталей за хвилину, залежно від розмірів деталей та карт свердління.
4 вертикальні свердлильні супорти з двома моторами по 1,0 кВт кожен.
8 вертикальних свердлильних головок з 11 шпинделями кожна, відстань між шпинделями 32 мм, число обертів 3000 об/хв, головки, що повертаються вручну на 90 градусів.
2 вертикальні опори для заготовок на кожен супорт, відстань між опорами 96 мм.
Пневматична подача на свердління з безступінчастим регулюванням глибини свердління, зчитування розмірів цифрового індикатора.
Перестановка супортів у поздовжньому напрямку (у напрямку осі Х) здійснюється за беззорими лінійними напрямними з вбудованим пристроєм очищення; зчитування розмірів у напрямку осі Х зі світлодіодних індикаторів.
Ручна перестановка свердлильних моторів у напрямку осі Y за допомогою регулювальної рукоятки, зчитування розмірів із цифрового індикатора.
4 пневматичні притискні містки з 2-ма притискними циліндрами кожен, змонтовані на верхній балці верстата, з ручним регулюванням на відповідну ширину і товщину заготовки. Притискні містки можуть переміщатися у робочій зоні.

Технічна характеристика:
Довжина заготовки у напрямку осі Х 210-2500 мм.
Товщина заготовки 10-45 мм.
Вирівнювання заготовок – автоматична станція для вирівнювання заготовок.
Кількість свердлильних шпинделів:
- Вертикальних 2 х 11 на кожен свердлильний супорт
Відстань між шпинделями свердлильних головок 32 мм
- горизонтальних 2 х 21
Число оборотів горизонтальних свердл 6000 об/хв.
Число обертів вертикальних свердл 3000 об/хв.
Кріплення свердл - хвостовик 10 мм
Загальна довжина свердла 70 мм
Макс. глибина свердління:
вертикальне 35 мм при довжині свердла 70 мм
горизонтальне 35 мм при довжині свердла 70 мм
Регулювання горизонтальної свердлильної головки за висотою 0 - 45 мм

Електрика 380 В/50 Гц
Потужність, що підключається 10,0 кВт

Стиснене повітря 6 бар
Споживання стисненого повітря (на заготівлю):
Вертикальні свердлильні супорти: 8 Нл х 4 = 32 Нл
Горизонтальні свердлильні супорти: 8 Нл х 2 = 16 Нл
Притискні містки: 1,5 Нл х 4 = 6 Нл
Загальна витрата повітря: 54 Нл

габаритні розміри верстата:
довжина 3970 мм
ширина 2420 мм
висота 1750 мм

Робоча висота 950 мм
Вага 3400 кг
