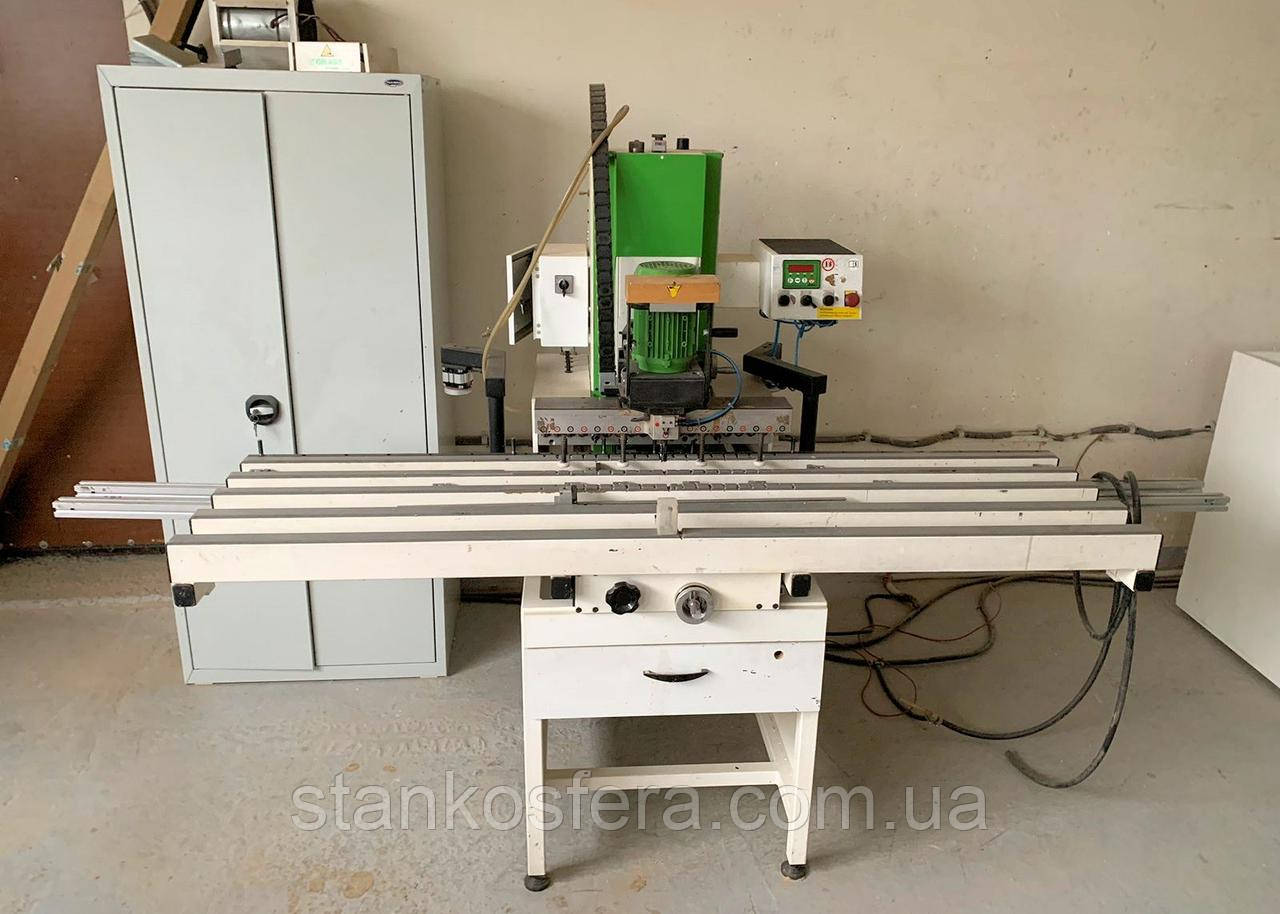

Grass CPS 23/19 присадковий верстат б/в двоголовковий для свердління деталей меблів 2006р.

Свердлильно присадочний верстат Grass CPS23/19 бу 2006 року в дуже хорошому стані, самовивіз з Запорізької області.

Combipress 23/19 (виробник Grass, Австрія) ― двохголовий свердлильно-присадочний верстат, відрізняється технологічною гнучкістю і швидкістю перенастроювання на різні карти свердління при виробництві меблів, завдяки вертикальному і горизонтальному супортами і лінійок з відкидними упорами.

Унікальний многошпиндельный свердлильно-присадочний верстат Grass CPS 23/19 оснащений окремими головками для свердління отворів у вертикальній і горизонтальній площинах. Верхній блок регулюється по висоті і виступу вперед/назад, а також повертається в положення вздовж і поперек столу. Така конструкція верстата дозволяє звести до мінімуму час на перехід між операціями свердління в торцях і свердління в пластях.

Електропневматична управління, унікальна система шкал з рухомими відкидними упорами, шаблон для швидкого встановлення упорів, револьверний пристрій регулювання глибини свердління, шпиндель з точним цифровим лічильником для установки висоти горизонтального свердління — все це забезпечує верстата Grass Combipress високу швидкість перенастроювання, що є безперечною перевагою при виробництві одиничних і дрібних серій меблів.

Для надійного утримання засверливаемых деталей служить механізм вертикального притиску, що складається з двох пневматичних циліндрів, розташованих праворуч і ліворуч на поворотних штангах.

Діаметр хвостовика свердла 10мм.
Стандартне відстань між центрами шпинделів 32мм.
Револьверні упори прискорюють вибір глибини свердління по торцю і пласті плити.

Свердлильні головки:

- вертикальна: 23 шпинделя, з них 19 в одному ряду, 4 — винесені з ряду для свердління під петлю
довжина свердла макс. 57мм

- горизонтальна: 19 шпинделів
довжина інструменту до 140мм

Лінійки і упори:
— центральні напрямні лінійки: 720 мм — по 350 в сторони від нульової точки;
— чотири подовжувальних лінійки, по два справа і зліва 360-1350 мм
— ліві і праві відкидні упори для швидкого встановлення розмірів

Технічна характеристика:
Потужність підключення 1,1 кВт
Електрика 380 В ― 3 фази ― 50 Гц
Пневматика 6 бар
Витрата повітря на робочий цикл 7,5 Нл
Стіл: ширина 2000, глибина 500 мм
Патрубки для підключення аспірації 2*100мм
Необхідна продуктивність стружкопылесоса 2000 м3/год
Швидкість повітря 20 м/с
Робоча висота 850 мм
Габаритні розміри: 2000(без урахування подовжують лінійок)*1350*1600 мм (Д*Ш*В)
Маса 345 кг
