З'єднання на плоскі шканты деталей меблів і столярно-будівельних виробів
Плоскі шканты, відомі також як дерев'яні ламелі, це з'єднувальні елементи овальної форми з пресованої деревини, що мають рифлену поверхню.
З'єднання на дерев'яні плоскі шканты забезпечують високу міцність зібраних виробів, після складання воно повністю приховано і ніяким чином не може зіпсувати зовнішній вигляд готового виробу.
| Дерев'яні плоскі шканты, пропоновані іспанською фірмою Virutex, мають наступні основні типи за розмірами: — №0 47х15х4, глибина паза 8 мм |
|
Розглянемо область застосування сполук на плоскі шканти в процесі виробництва, а саме в операції зборки меблів і столярно-будівельних виробів:
— з'єднання рамних деталей (дверних коробок, рамкових фасадів), заусованных під непрямим кутом;
— з'єднання торців деталей з ДСП, запилених під 90 градусів;
— з'єднання торців деталей з ДСП, запилених під непрямим кутом. Незамінний при виготовленні багатогранних елементів корпусних меблів;
— з'єднання торця із пластю деталей з ДСП;
— з'єднання брусів з масивної деревини, ступенів, полиць і інших столярних виробів;
— підрізка наличників, дверних коробок, паркетної дошки в ході монтажних робіт.
В сравнении с соединением на круглые шканты, плоскошкантовое соединение имеет ряд очевидных преимуществ:
— меньшая толщина плоского шканта, по сравнению с круглым, позволяет соединять более тонкие детали: от 10 мм;
— в несколько раз большая площадь поверхности, имеющей рифление, обеспечивает намного более прочное соединение деталей;
— сопротивление скручиванию ламельного соединения позволяет использовать один плоский шкант там, где потребовалось бы два или более круглых шкантов;
— площадь поперечного сечения по плоскости соединения в разы больше по сравнению с круглыми шкантами, что гарантирует высокую прочность. К примеру, площадь сечения ламели №20 по длинной оси равна 56*3,95 мм = 221 мм кв., а плошадь сечения круглого шканта диаметром 8 мм равна 50 мм кв.

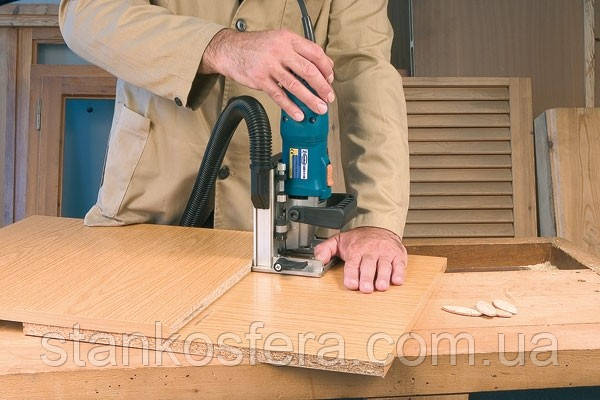

Для выборки пазов для плоских шкантов фирма Virutex предлагает ламельный фрезер АВ111N, оснащеный удобными шкалами для настройки на толщину соединяемых деталей и угол соединения, а также упором для быстрой установки глубины пазования.
